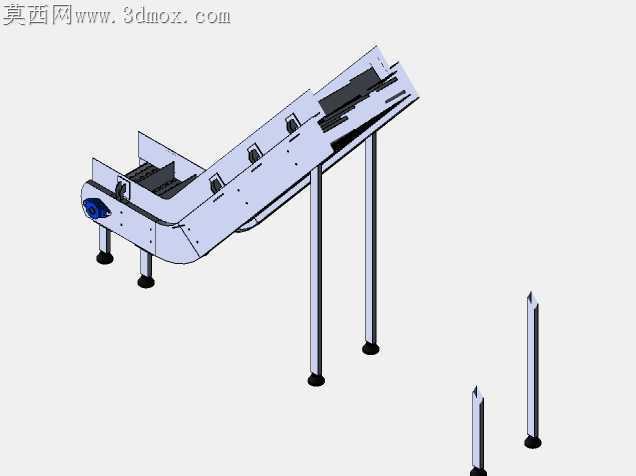

Z型SS316斜式上料夹板输送设备

食品加工车间的湿黏物料输送场景里，普通平皮带输送机常出现侧漏、物料滑落、支架锈蚀的问题，这款斜式输送结构在落地适配时，最先要处理的就是侧导板与皮带间隙的公差矛盾。SS-316材质的侧导板折弯成型后，边缘的直线度公差要控制在0.2mm以内，间隙过大会卡入细小的包装碎料或食品残渣，长期堆积会磨破皮带表层，间隙过小则会在皮带运行抖动时产生持续剐蹭，加速皮带侧边的磨损。支撑腿的脚杯采用可调式橡胶减震结构，不是随便套用的标准件，支腿与机架主体的连接位特意做了加长衬套，因为斜向输送时机架会承受持续的偏载力矩，普通螺栓连接在长期交变载荷下容易出现螺纹滑牙，衬套能分散连接面的压应力，避免机架板材出现局部凹陷变形。

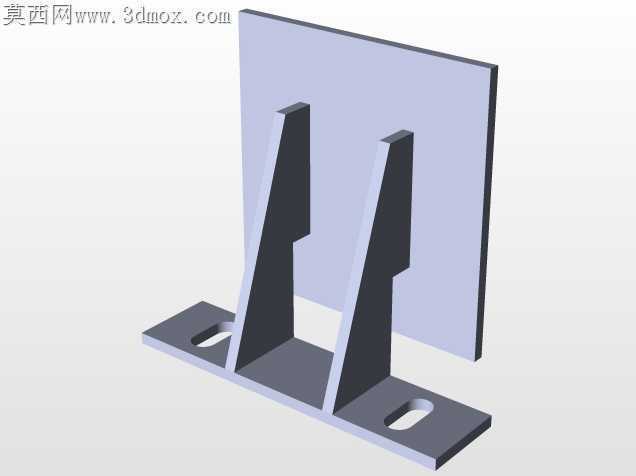

夹板组件的安装位没有采用满焊工艺，而是用间隔塞焊加螺栓紧固的组合方式，316不锈钢焊接时如果热输入量过大，焊接热影响区会出现晶间腐蚀倾向，在潮湿带酸碱的清洗工况下，焊缝位置最先出现锈点，间隔塞焊能减少热变形量，螺栓紧固的位置还预留了后期调整的余量，皮带长期运行出现松弛跑偏时，不用切割焊缝就能微调夹板的平行度。倾斜段的托辊排布密度比水平段高30%，湿软物料压在皮带上会产生局部下陷，托辊间距过大时皮带会在托辊间隙处出现波浪形形变，物料在爬坡段容易向下滑落，加密托辊后皮带的支撑面更平整，物料与皮带的接触摩擦力保持稳定，15到25度的倾斜角度范围内，散料或带包装的小件都能稳定向上输送，不会出现滚料问题。

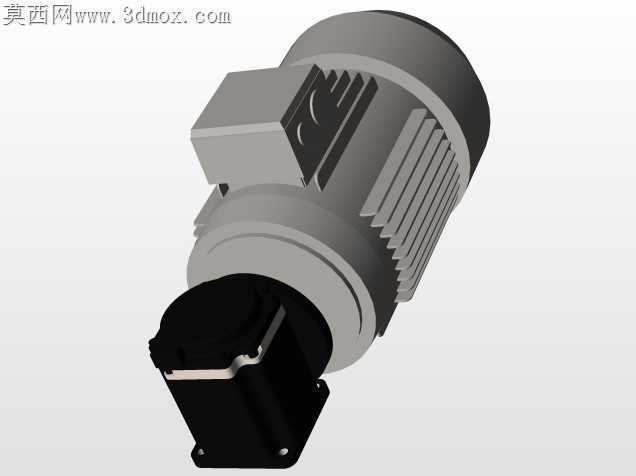

机架的折弯边特意做了15度的外翻边处理，日常清洗设备时，冲洗的水渍会顺着外翻边直接流到地面，不会积存在机架的折角缝隙里，很多输送设备用不到半年就出现缝隙藏污、锈蚀穿孔，都是折角处存水残留清洁药剂导致的。驱动端的护罩和机架的连接位做了快拆卡扣设计，日常维护更换皮带、清理驱动辊缠绕的杂物时，不用拧动多颗螺栓就能拆下护罩，减少一线运维的工作量。出料端的导料板延伸长度比常规设计长50mm，物料输送到顶端卸料时，不会顺着皮带回程方向掉落到机架内部，避免回程皮带夹带物料磨坏下托辊。
