带侧导板不锈钢平皮带输送设备

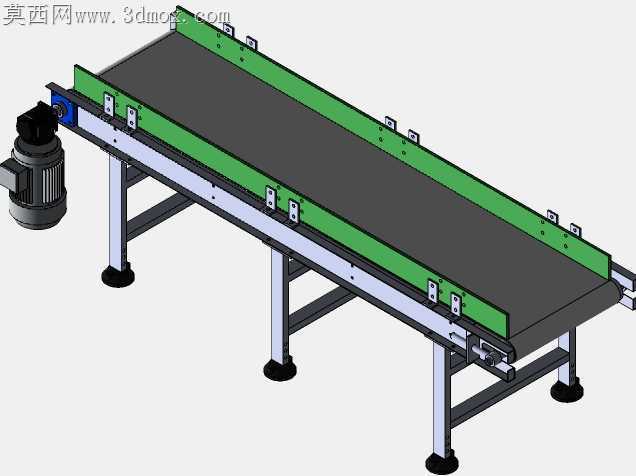

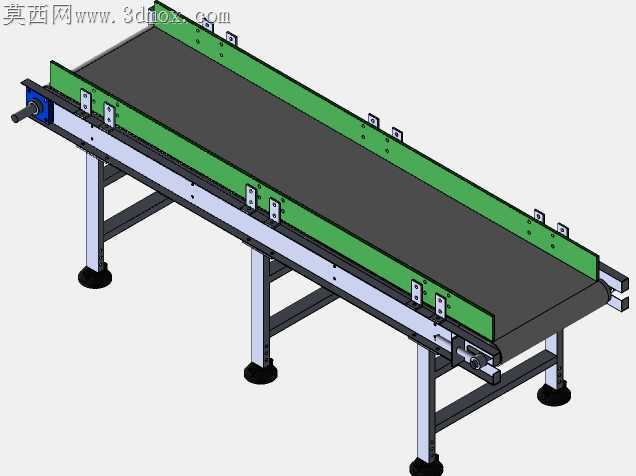

车间里短距物料输送最容易踩的坑，就是薄PVC带跑偏偏磨、机架焊接变形导致带面受力不均，这款2米长度的平带输送结构，刚好把这些现场高频故障点在设计阶段做了针对性处理。2毫米厚的PVC带本身抗纵向撕裂能力有限，要是两端辊筒平行度差0.2毫米以上，满载运行不出三小时就会往单侧蹭边，磨出的碎屑掉在输送物料上还会造成洁净度污染，设计里特意把从动端辊筒的轴承座做成了腰型孔可调结构，张紧调节的时候不用拆护罩，直接拧侧边的调节螺栓就能微调辊筒倾角，找正带面轨迹的效率比固定式辊筒高太多。机架用不锈钢方管焊接，焊后做了时效去应力处理，避免放置一段时间后支腿变形导致带面倾斜，四根支腿底部配的防滑脚杯能单独调节高度，哪怕地面有3毫米以内的高低差，也能把机架工作面调至水平，不会出现物料往一侧滑堆的情况。两侧的聚合物侧导板没有直接焊在机架上，用的是间隔分布的快拆压块固定，输送不同宽度的物料时，松开压块就能调整导板间距，不用重新打孔焊接，聚合物材质的摩擦系数低，物料蹭到导板时不会刮花表面，也不会像钢制导板那样磨出金属碎屑。驱动端的电机安装座做了下沉式设计，电机轴和主动辊筒的同轴度靠止口定位保证，装配时不用反复打表找正，联轴器选的是梅花弹性款，能抵消少量的安装偏差，启动时的冲击也能被弹性块吸收，不会把冲击力直接传到带面造成带面跳料。带面下方每隔400毫米就布置了一根无动力托辊，托辊两端用的是免维护的深沟球轴承，输送较重的盒装物料时，带面不会因为中间悬空而下垂，物料运行更平稳，也能减少带面的反复弯折疲劳，延长PVC带的使用寿命。侧导板的安装位置特意留了5毫米的离带间隙，不会蹭到带面造成额外的摩擦阻力，导板的上边缘做了圆弧倒角，人工往带面上放物料时不会被锐边割伤。整个结构没有多余的装饰性设计，所有连接位置都留了扳手操作空间，日常维护更换皮带时，只要拆下端部的护板和张紧螺栓，就能把旧带抽出来换新，不用拆解整个机架，能大幅减少产线停机维护的时间。
