弧形径向输送板条链式输送结构

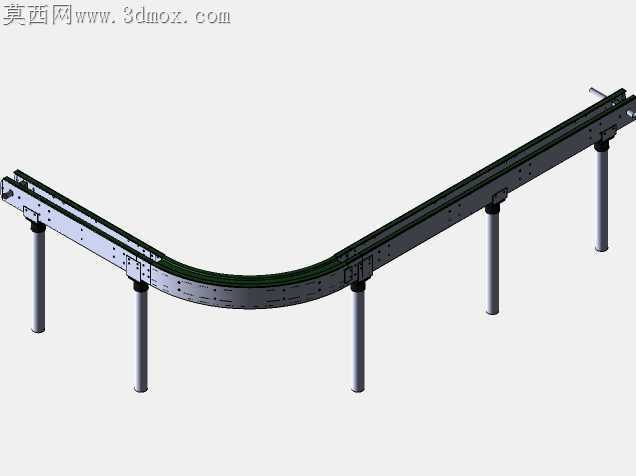

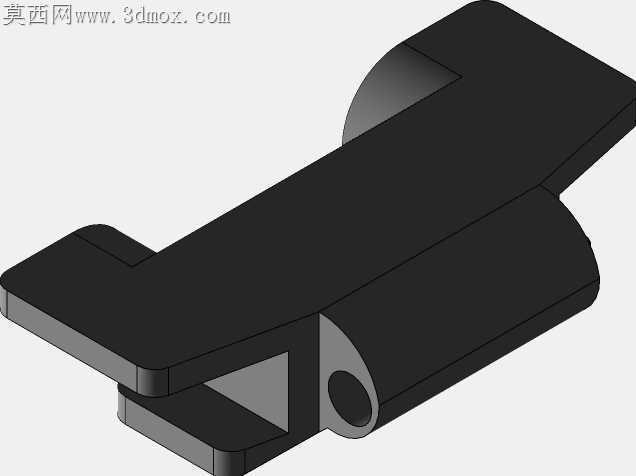

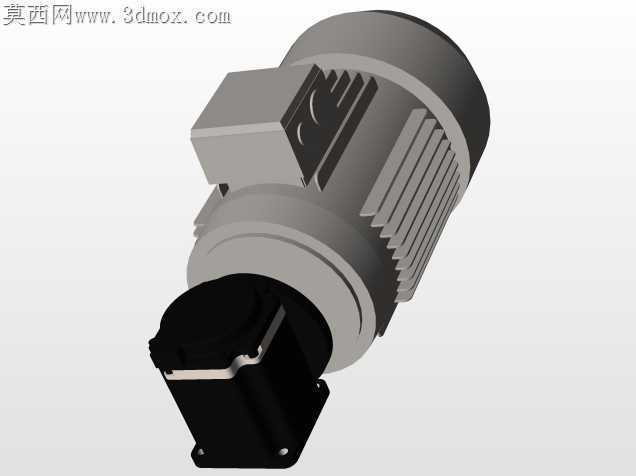

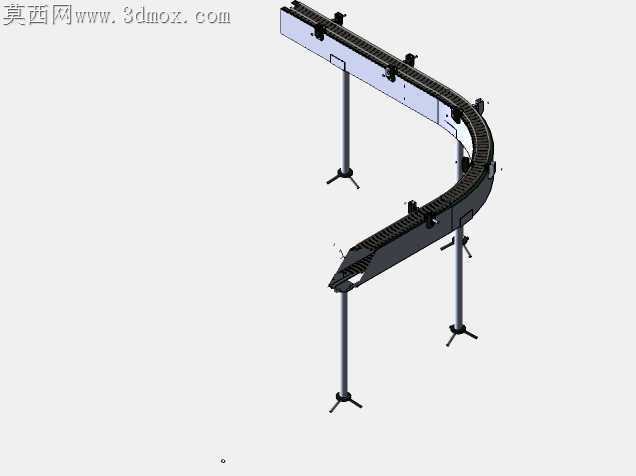

瓶装生产线弯道段的卡瓶、倒瓶问题，一直是连续输送布局里最容易被忽略的隐性故障点，直段输送顺畅的线体，一到弧形转弯处就容易出现瓶身歪斜、链板剐蹭、支撑间隙不均的问题，这套弧形板条链式输送结构，正是针对这类径向送瓶场景做的针对性结构适配。87.5毫米宽度的塑料板条链在弧形段做了逐节间隙预留，每节链板的铰接间隙比直段输送链放大0.2毫米，避免转弯时链板挤压拱起，同时不会因为间隙过大出现瓶底卡入链缝的问题。侧导板的安装位没有采用常规的等距固定孔，而是沿着弧形轨迹做了腰型孔可调设计，现场安装时可以根据瓶身直径微调导板与链板的间距，不用重新打孔攻丝就能适配不同规格的瓶装容器，这点在多品类共线生产的车间里实用性极强。支撑脚架的布置没有均匀排布，而是特意在弧形段的入弯点、弯中拐点、出弯点三个受力最大的位置加密了支撑，每个脚架都带水平调节脚杯，哪怕地面存在3度以内的倾斜，也能把链板工作面调整到水平状态，避免瓶身在弯道段因为倾斜出现滑移倒瓶。链板的导向轨在弧形段做了内侧加高处理，比外侧导向轨高出4毫米，抵消转弯时瓶身受到的离心力，不用额外加装压瓶机构就能保证瓶身平稳通过弯道，减少了额外的结构件和后期维护点。板条链的驱动端布置在直段末端，避开弧形段的变向受力，避免链轮在弯道处承受侧向力导致磨损加快，张紧机构采用侧装式螺杆调节，不用拆解护板就能快速调整链板张紧度，日常维护的操作空间预留充足。导板与瓶身接触的面做了小圆角钝化处理，不会剐蹭瓶身的标签或者塑料瓶身的外壁，哪怕是薄壁PET瓶输送时也不会出现瓶身刮花、变形的问题。整套结构没有多余的装饰性设计，所有的结构细节都是围绕瓶装物料径向转弯输送的实际工况做的取舍，没有为了外观规整牺牲安装调试的便利性，也没有为了降低加工难度牺牲弯道段的输送稳定性，哪怕是新手装配工，对照结构也能快速完成现场的安装调试，不用反复调校间隙就能达到顺畅送料的效果。
