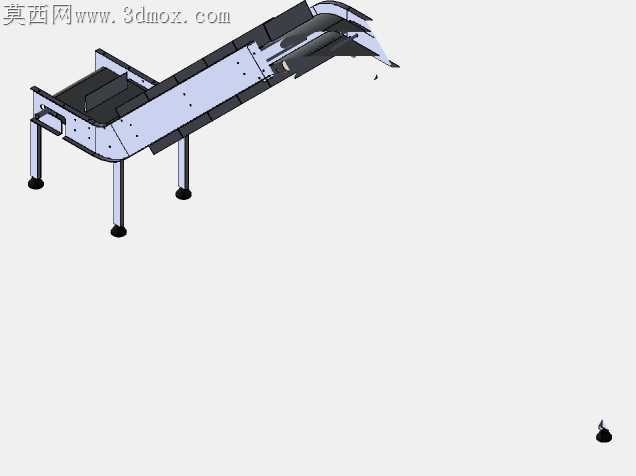

Z型倾斜夹板模块式带式输送结构

散料在倾斜段输送时极易出现打滑回退，常规平皮带输送角度一旦超过18度就会出现物料滚落，现场调试时往往需要额外加设挡条，不仅增加皮带磨损，还容易在挡条缝隙卡滞细小颗粒，长期运行后挡条脱落还会引发下游设备卡料故障。这款Z型输送结构直接在皮带本体集成等距分布的高度夹板，1英尺带宽对应75个夹板单元，8英寸的等距排布刚好匹配常见颗粒、小块状物料的堆积休止角，倾斜段输送时物料被夹板承托，无需额外加装外置挡料结构，从根源上减少了卡料、回退的隐患。

支腿部分采用可调脚杯结构，安装时可根据现场进料端、出料端的对接高度差微调支腿伸缩量，不需要额外切割支腿或者加垫垫片，适配不同车间的地面平整度偏差。机架侧板采用分段式螺栓拼接，Z型弯折处的过渡段没有采用整体焊接结构，而是用定位销加螺栓锁紧，后期维护时如果某段侧板出现磨损变形，不需要整段更换机架，只需要拆解对应段的连接螺栓就能替换备件，大幅降低停机维护的时间成本。

夹板与皮带的连接位置做了嵌入式压合处理，没有采用外露的铆钉或者螺丝固定，避免了固定件凸起刮擦物料、勾挂包装带的问题，皮带运行时夹板表面与机架侧边的导向条间隙控制在1.2mm，既不会因为间隙过小出现摩擦异响、加速皮带磨损，也不会因为间隙过大漏出细小颗粒。进料端的水平段预留了足够的落料缓冲区，物料从上方落料口落下时先在水平段堆积，再随皮带缓慢进入倾斜提升段，不会直接砸在倾斜段的夹板上造成夹板变形、皮带跑偏。

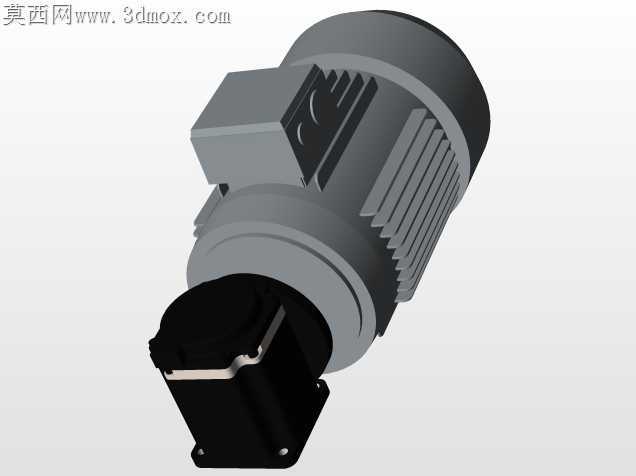

驱动端的滚筒采用腰鼓形设计，皮带运行时会自动向滚筒中心对中，不需要频繁调整两侧的张紧螺栓来纠正跑偏，张紧装置采用滑轨式调节结构，调整张紧量时两侧的调节刻度同步对齐，避免单侧张紧力过大导致皮带撕裂。出料端的弯折处做了弧形过渡导板，物料随皮带运行到顶端转向时，会顺着导板顺滑滑落到出料口，不会卡在皮带与端板的缝隙中，也不会因为转向时的离心力甩出料道外。

这种模块化的夹板结构还可以根据输送物料的特性更换不同高度的夹板单元，不需要更换整条皮带，比如输送更大块的物料时只需要替换更高的夹板模块，输送粉状物料时可以更换带密封边的夹板组件，适配不同的生产场景需求，不需要重新设计整台输送设备的结构。
