三星128G容量EVO Plus版MicroSD存储卡卡托结构

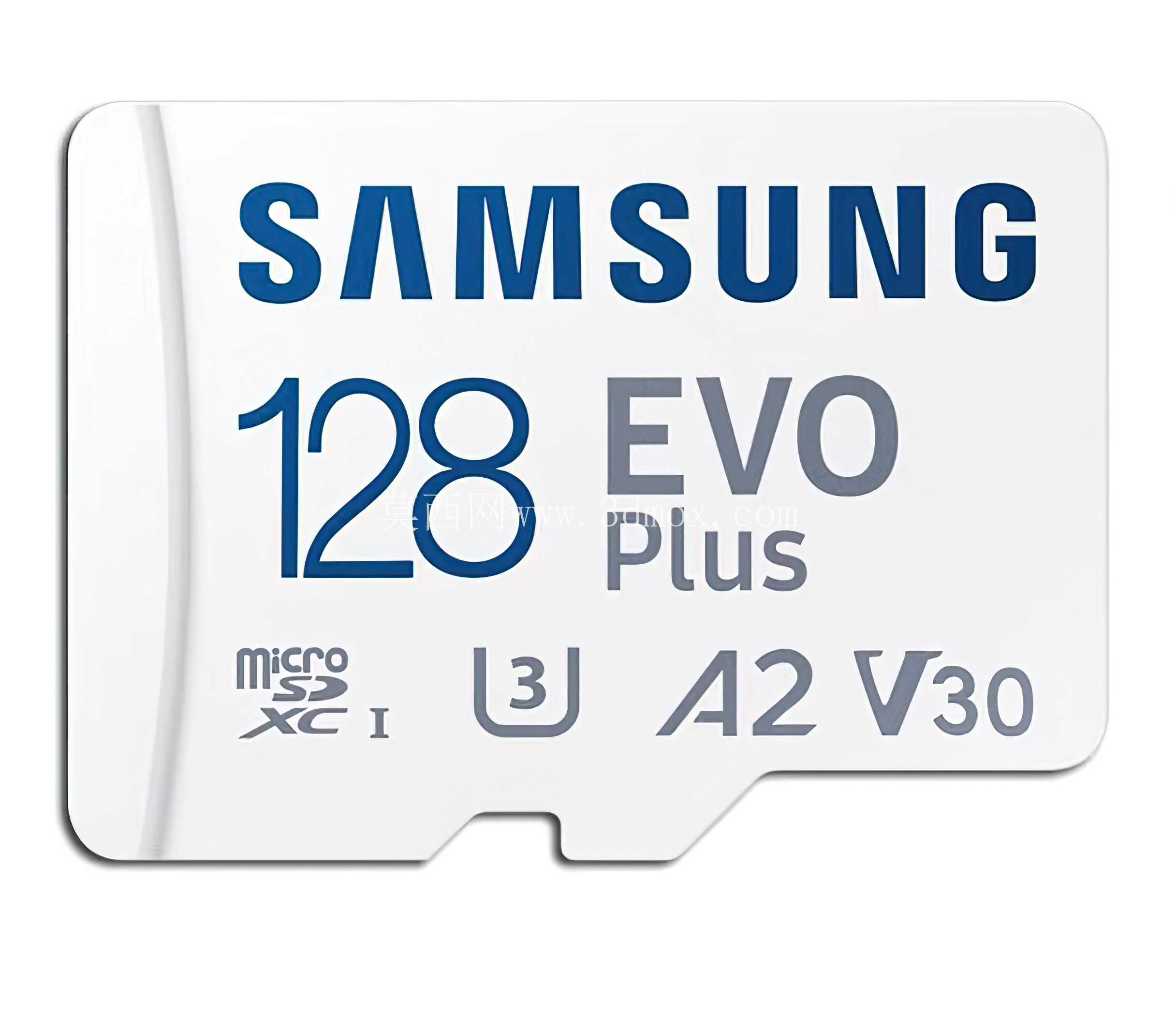

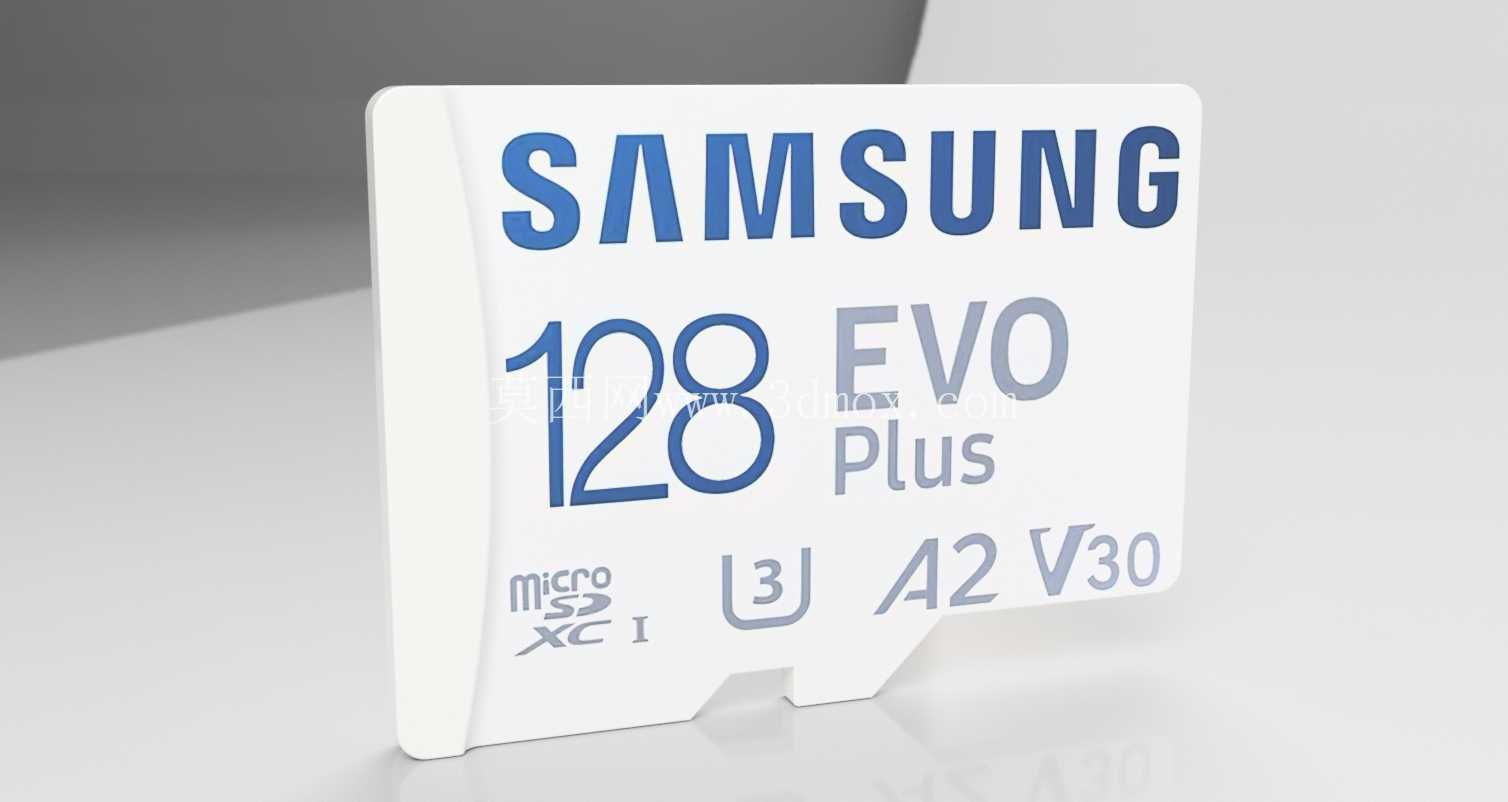

　　日常做消费电子配套结构设计时，MicroSD卡的适配结构是绕不开的细节，很多嵌入式设备、便携数码产品的外置存储扩展位，都需要严格匹配卡体与卡托的尺寸公差，不然很容易出现插卡卡顿、接触不良、退卡卡滞的问题，这次拆解还原的这款三星EVO Plus 128G规格MicroSD卡配套卡托，完全按照实物逆向测绘，所有尺寸边界都贴合量产实物的公差要求，能直接用于各类带存储扩展功能的设备结构校核。先从实际应用场景说，这类卡托最常出现在笔记本电脑的内置读卡器槽、台式机前置面板读卡器、工业嵌入式设备的外置存储扩展口、部分相机的SD卡转接位，很多人以为卡托只是简单的尺寸转接件，实际上它的定位精度直接决定了金手指接触的可靠性，要是卡托的型腔尺寸偏差超过0.1mm，插卡后就可能出现存储识别中断、数据传输掉速甚至烧卡的问题，做结构设计时绝对不能随便找个通用模型凑数。再看产品本身的功能特性，这款卡托是专门适配MicroSD XC规格的存储卡，对应U3、A2、V30速度等级的卡体都能完美兼容，型腔内部的限位筋做了差异化设计，不会出现卡体插反的情况——很多劣质卡托没有做防呆限位，用户把MicroSD卡反过来也能硬塞进去，最后直接顶坏读卡器里的接触弹片，这款卡托在型腔尾部做了不对称的凸台，只有卡体金手指端朝向正确、缺口对位准确才能完全推入，从结构上杜绝了反插的可能。

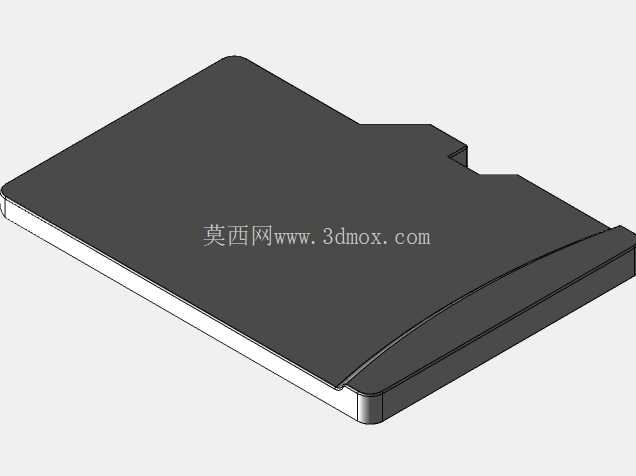

　　说到设计思路，逆向建模的时候首先要卡准外形的安装边界，标准SD卡的外形尺寸是严格遵循SD协会规范的，总长32mm、总宽24mm、厚度2.1mm，所有外轮廓的倒角都是R0.5，这个尺寸是硬指标，差0.05mm就可能出现插不进标准SD卡槽的问题。卡托正面的标识区域做了下沉0.2mm的凹槽，用来印刷品牌、容量、速度等级的标识，不会因为标识层的厚度增加导致卡体总厚超标。型腔内部的尺寸是按照MicroSD卡的标准尺寸15mm×11mm×1mm做的，单边留了0.05mm的装配间隙，既不会让卡体在型腔内晃动，也不会因为间隙太小导致插拔阻力过大。型腔底部开了0.3mm深的避让槽，对应MicroSD卡尾部的写保护开关位置，不会因为卡托的平面顶住写保护开关导致开关移位失效。另外卡托侧面的写保护拨片槽也是严格按照标准位置开的，拨片滑动的行程刚好1.5mm，拨到锁定位置时会触发读卡器的写保护检测开关，完全符合通用SD卡的接口规范。很多新手建模的时候容易忽略卡托前端的倒角设计，插卡端的导入角做了15度的斜切，长度1mm，这个细节直接决定了插卡时的顺滑度，要是没有这个导入角，插卡时很容易卡在读卡器入口的弹片位置，用力过猛还会把弹片顶变形。

　　还有卡托尾部的退卡受力位，做了0.8mm厚的加强筋，因为很多设备的退卡机构是弹簧顶针结构，退卡时顶针会直接撞击卡托尾部，如果壁厚不够，多次退卡后尾部容易出现开裂、变形的问题，这款卡托的尾部加强筋刚好对应顶针的接触位置，壁厚均匀，不会出现缩痕，强度也能满足至少上千次插拔的寿命要求。从材料选型的角度，这类卡托一般用ABS+PC的混合材质，既有足够的刚性，也有一定的韧性，插拔时不会因为轻微的形变断裂，建模时也考虑了注塑成型的拔模角度，所有侧壁的拔模斜度都做了1度，不会出现脱模卡滞的问题，壁厚均匀控制在1.2mm，没有厚薄突变的位置，避免注塑时出现气泡、缩印的缺陷。

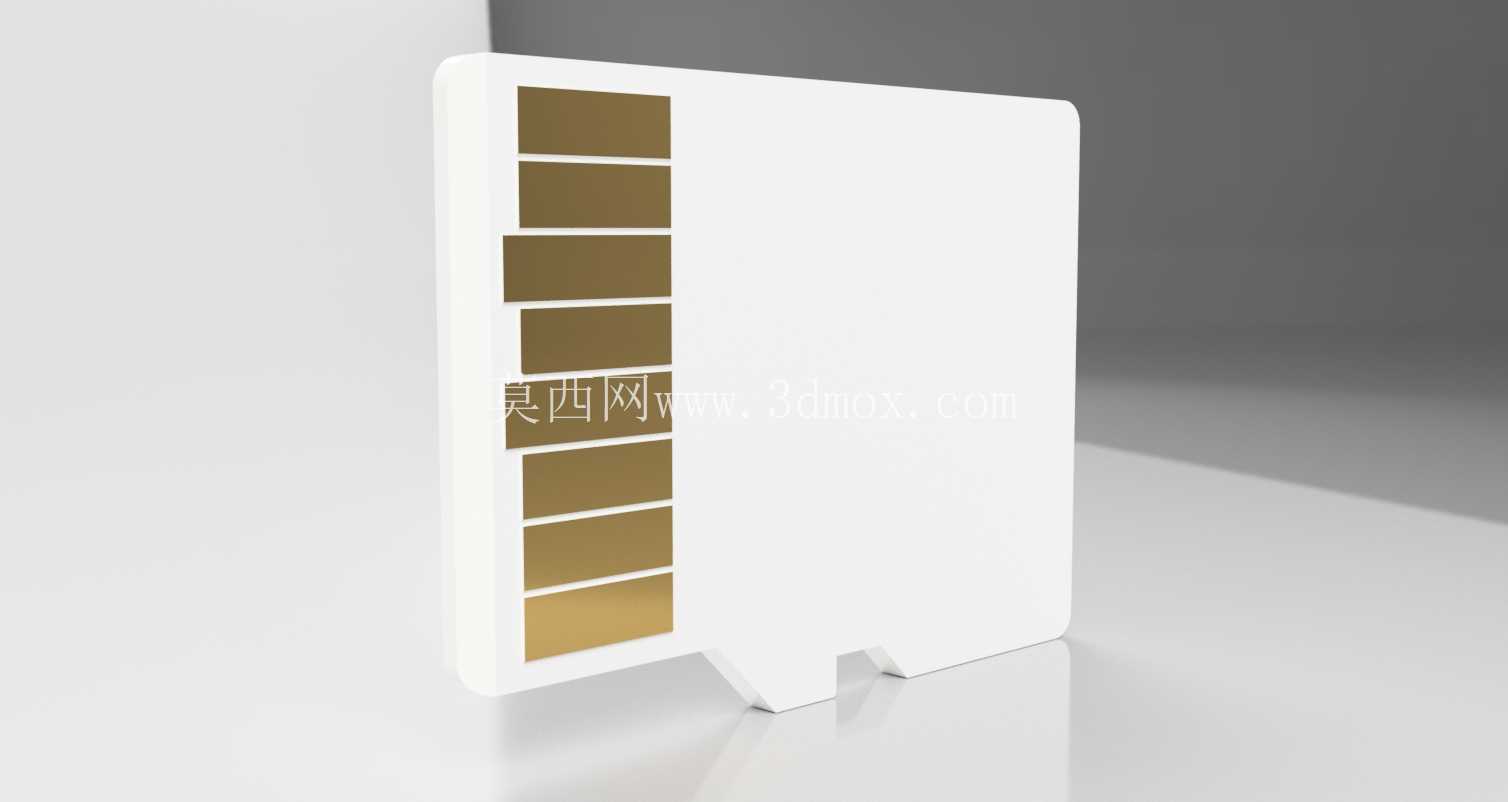

　　做这类数码配件的三维模型，最核心的就是公差匹配，所有配合尺寸都要严格遵循行业通用规范，不能凭感觉画，比如金手指位置的开窗尺寸，长度11mm、宽度9mm，位置度公差控制在0.03mm以内，要是开窗位置偏了，就算卡体能插进卡槽，金手指也没法和读卡器的弹片完全对齐，会出现部分引脚接触不良的问题。还有卡体表面的防滑纹理，在卡托侧面做了0.1mm高的细竖纹，方便用户插拔时施力，不会因为手滑导致卡掉落。很多人做结构设计时只关注核心功能件的尺寸，忽略这类转接配件的细节，最后整机组装测试时才发现存储扩展位插拔不顺、识别不稳定，反过来再改结构反而耽误项目进度，用精准测绘的实物模型做干涉校核，能在设计阶段就把这类问题规避掉。另外这款卡托的型腔内部还做了两个微小的定位凸点，在卡体插入到位时会发出轻微的卡扣声，给用户明确的到位反馈，不会出现卡体没插到底就推进读卡器，导致接触不良的情况，这个凸点的高度只有0.15mm，既要有足够的卡扣反馈力，也不会因为凸点太高导致卡体插拔阻力过大，这个细节是很多通用模型里没有的，也是量产实物和随便画的模型的核心区别。
