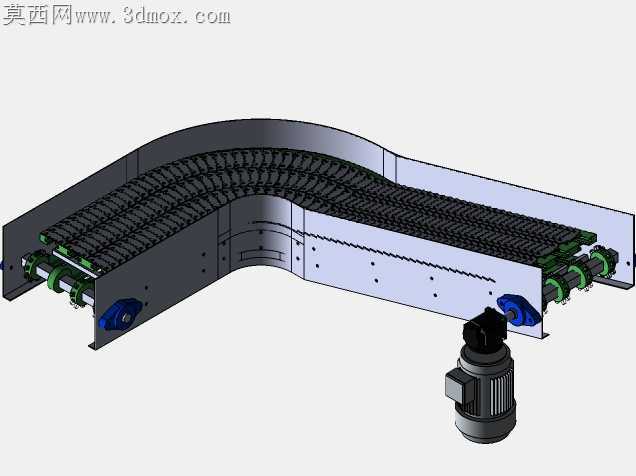

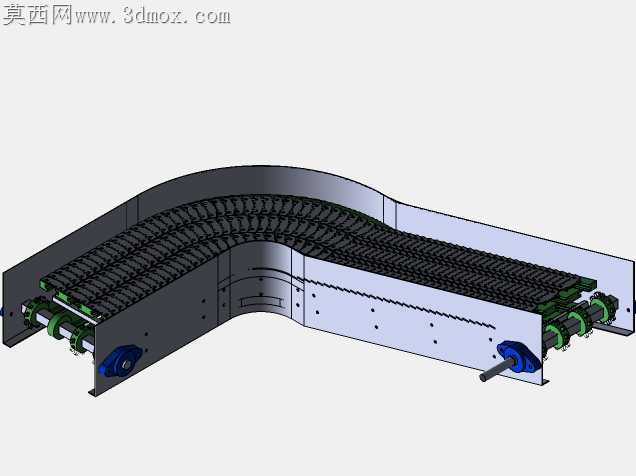

带弯段聚合物角轨的指链式转弯输送设备

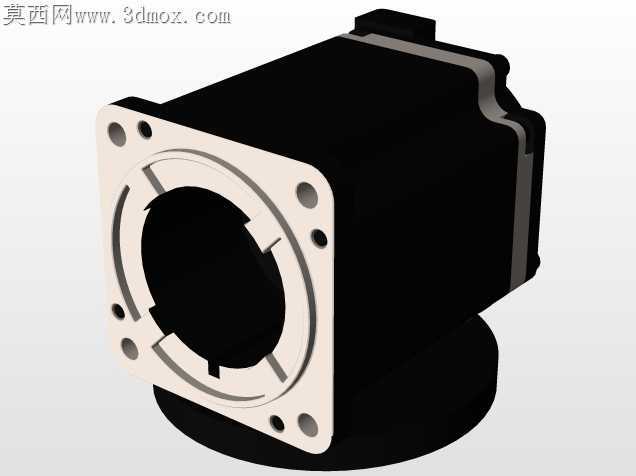

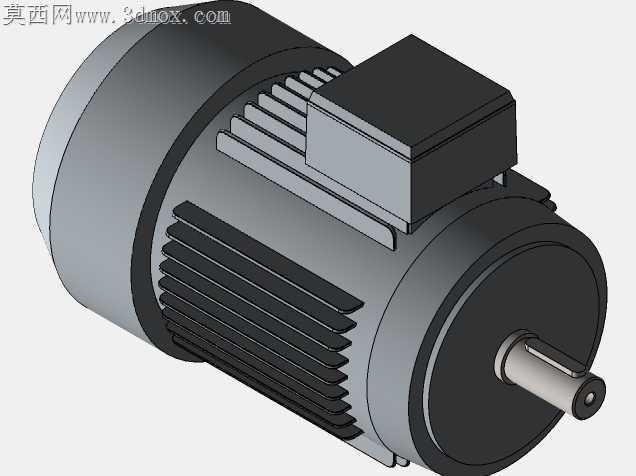

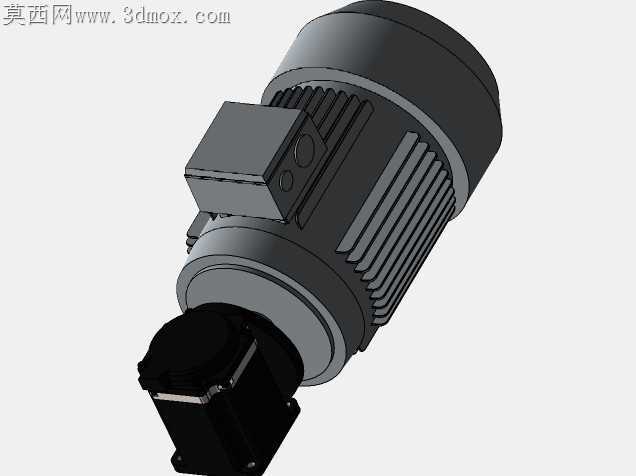

车间内转弯段输送设备最常出现的卡滞、跳齿问题，根源往往出在弯段导轨与链节的配合公差上，这款指链半径输送设备的结构设计，恰好针对这类现场痛点做了针对性的适配调整。弯段处的四组聚合物角轨没有采用常规的等半径排布，而是顺着指链87.5mm的节距做了微量的半径补偿，每段角轨的安装基面都预留了0.2mm的微调余量，现场安装时可以根据链节的实际磨损量微调导轨间隙，避免长期运行后链节与导轨硬摩擦产生的异响和零件损耗。驱动端的电机安装座没有直接焊接在机架侧板上，而是采用了带腰型孔的浮动连接结构，张紧链条时不需要拆解外部护板，只需要调整安装座的固定螺栓就能完成张紧量调节，日常维护的操作空间预留充足，不会出现工具伸不进去的尴尬情况。链板下方的承托导轨在弯段起始位置做了1:50的微坡过渡，链节从直段进入弯段时不会因为瞬时曲率变化产生跳动，输送表面的平整度可以控制在0.3mm以内，输送小型盒装工件时不会出现歪倒、滑落的情况。侧板的折弯边特意做了向内翻的压边处理，既可以提升机架整体的抗扭刚度，又能避免外露的锐边划伤操作人员，所有连接螺栓的沉头孔都做了去毛刺处理，装配时不会出现螺栓头高出板面刮蹭输送链的问题。弯段处的导轨拼接缝特意错开了链节的啮合位置，拼接处的高差控制在0.1mm以内，链节经过接缝时不会产生顿挫感，长期运行也不会出现链节局部磨损过快的问题。聚合物角轨的材质选用了低摩擦系数的耐磨工程塑料，不需要额外加注润滑油就能保持顺畅运行，避免油污污染输送的工件，适配食品、包装等对洁净度有要求的生产场景。机架底部的可调脚座预留了足够的调节行程，地面不平整时可以快速调平设备，不需要额外垫垫片调整高度，安装效率比常规焊接机架提升近四成。
