重型带货架多层皮带输送设备结构设计

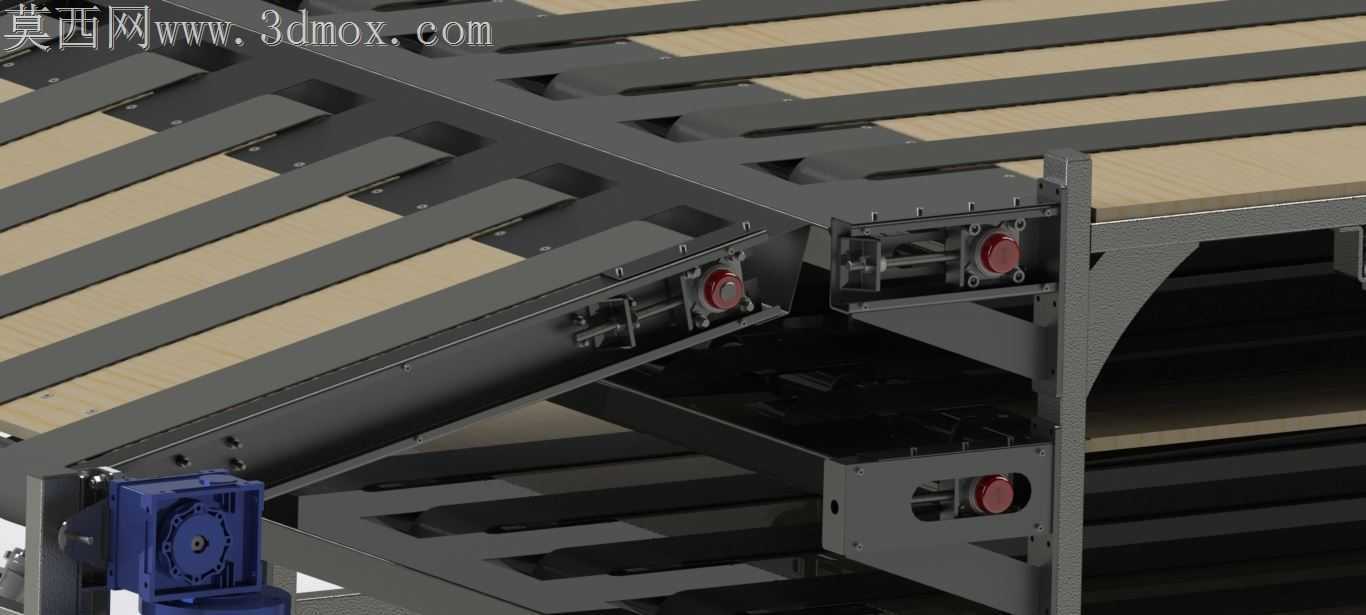

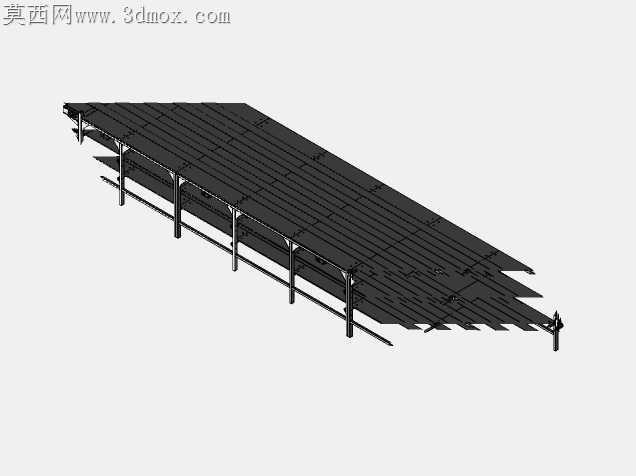

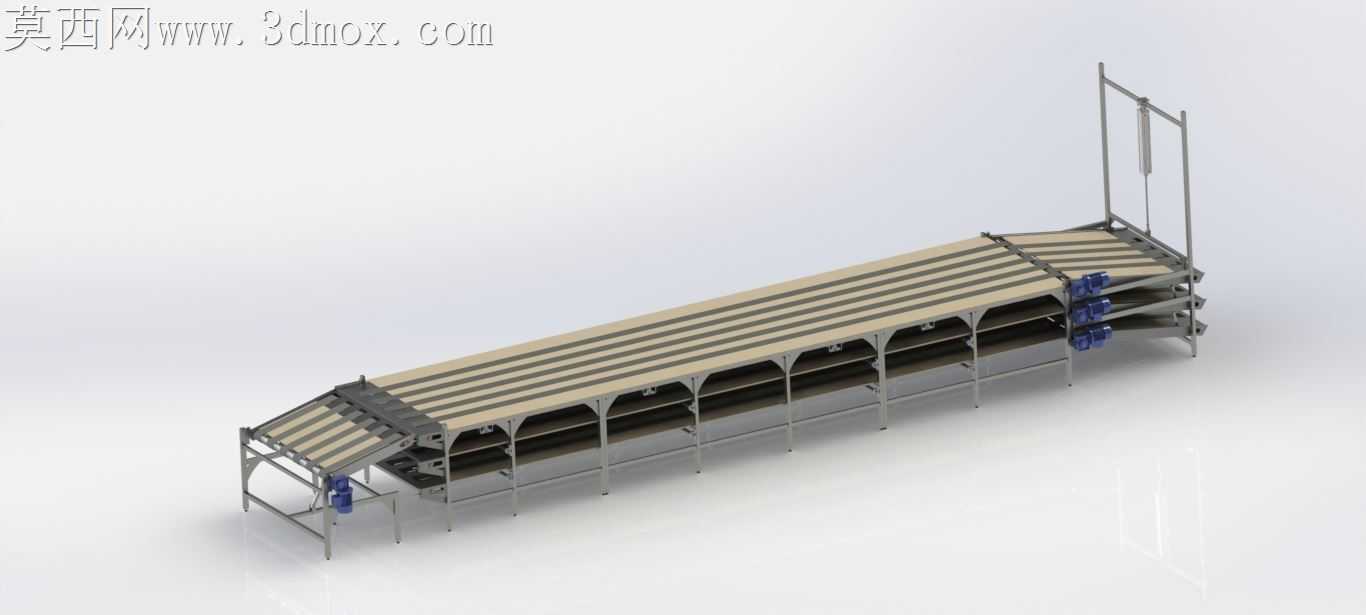

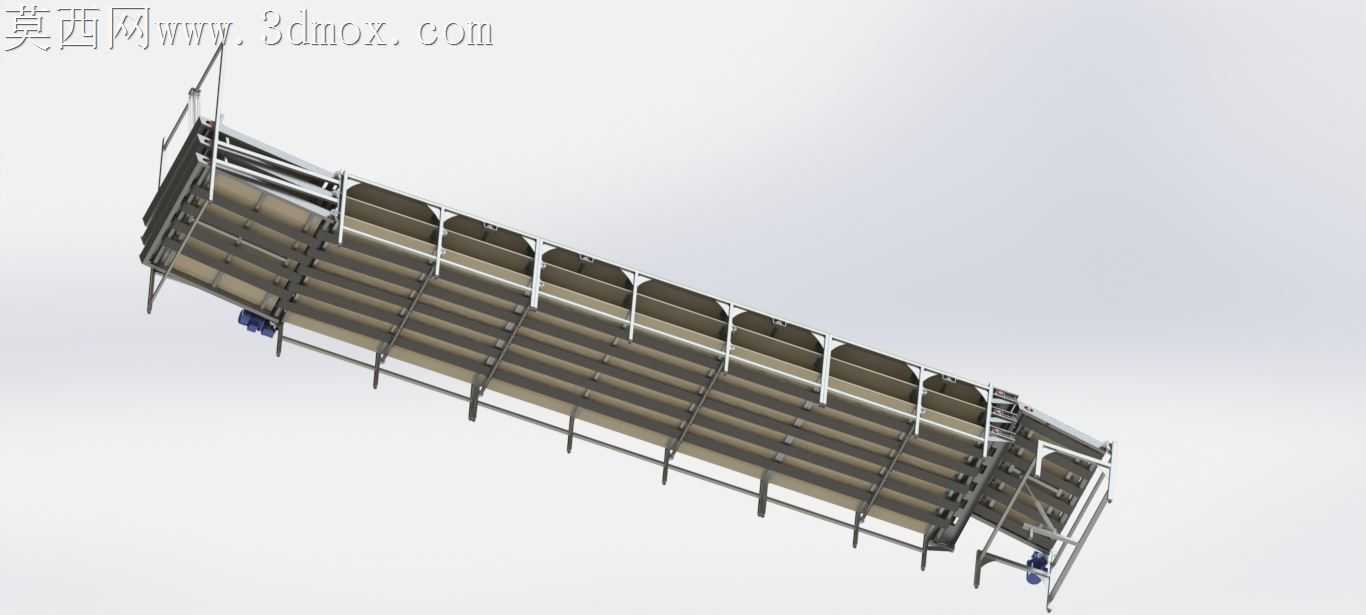

重型输送场景里最容易被忽略的隐患，是长距离机架满载后的挠度形变，尤其是带多层货架的输送结构，一旦主梁抗弯模量选得保守，运行半年就会出现皮带跑偏、托辊卡滞的问题，维修时要拆空整线皮带才能调整机架，停线损失远高于初期结构优化的成本。这款12米级的重型输送结构，在主梁拼接处没有采用常规的平板对接焊，而是在每段槽钢的对接位置加了内嵌的加强衬板，衬板长度覆盖焊缝两侧各200毫米，螺栓孔采用配钻工艺，现场拼接时不用反复修磨焊缝就能保证主梁直线度，避免焊接应力带来的后期形变。侧边的张紧机构没有用常见的螺杆顶紧结构，而是做了带导向滑槽的滑块式张紧，张紧螺杆藏在滑槽内部，不会因为车间落灰、物料碎屑卡滞螺杆螺纹，调整皮带张紧度时不用清理积灰，用扳手拧动调节端就能同步带动两端辊筒位移，不会出现单边张紧导致的皮带蛇形走位。层间的货架支撑没有直接焊在主梁腹板上，而是通过L型的转接座用螺栓固定，转接座和主梁接触的面做了防滑齿纹，就算长期承受货载的交变冲击，螺栓也不会出现松退，后期要调整层间距或者更换货架规格时，不用割除焊缝重新焊接，松掉螺栓就能调整安装位置。驱动端的减速机安装座做了腰型孔设计，安装时可以微调减速机和主动辊的同轴度，避免同轴度误差带来的轴承异常磨损、传动异响问题，安装座的加强筋没有做满焊，而是留了断续的焊缝间隙，给焊接热形变留了释放空间，不会因为焊接收缩导致安装面翘曲。皮带下方的托辊排布，在靠近驱动端和张紧端的位置加密了托辊间距，中间段保持常规间距，因为两端位置皮带张力最大，托辊受力更集中，加密排布能降低单根托辊的载荷，延长托辊使用寿命，也能减少皮带在张力段的下挠量，避免皮带和机架横梁摩擦刮损。侧边的安全挡边做了快拆结构，挡边通过卡扣式的固定座卡在机架侧边的C型槽里，日常清理皮带侧边洒落的物料时，不用拧动螺栓就能拆下挡边，清理完成后卡回原位即可，不会因为清理麻烦导致积料卡入皮带辊筒。所有的转动部件安装位都预留了注油通道，不用拆开机架护板就能给轴承加注润滑脂，日常维护的操作空间足够，不会出现维护时要拆大半设备的尴尬。层间的走线槽藏在主梁的内侧凹槽里，动力线和信号线分开排布在不同的槽位，避免动力线的电磁干扰影响传感器信号，线槽盖板做了翻边结构，车间冲洗地面时水不会溅入线槽内部造成线路短路。
