星战X翼科幻战机精细结构设计

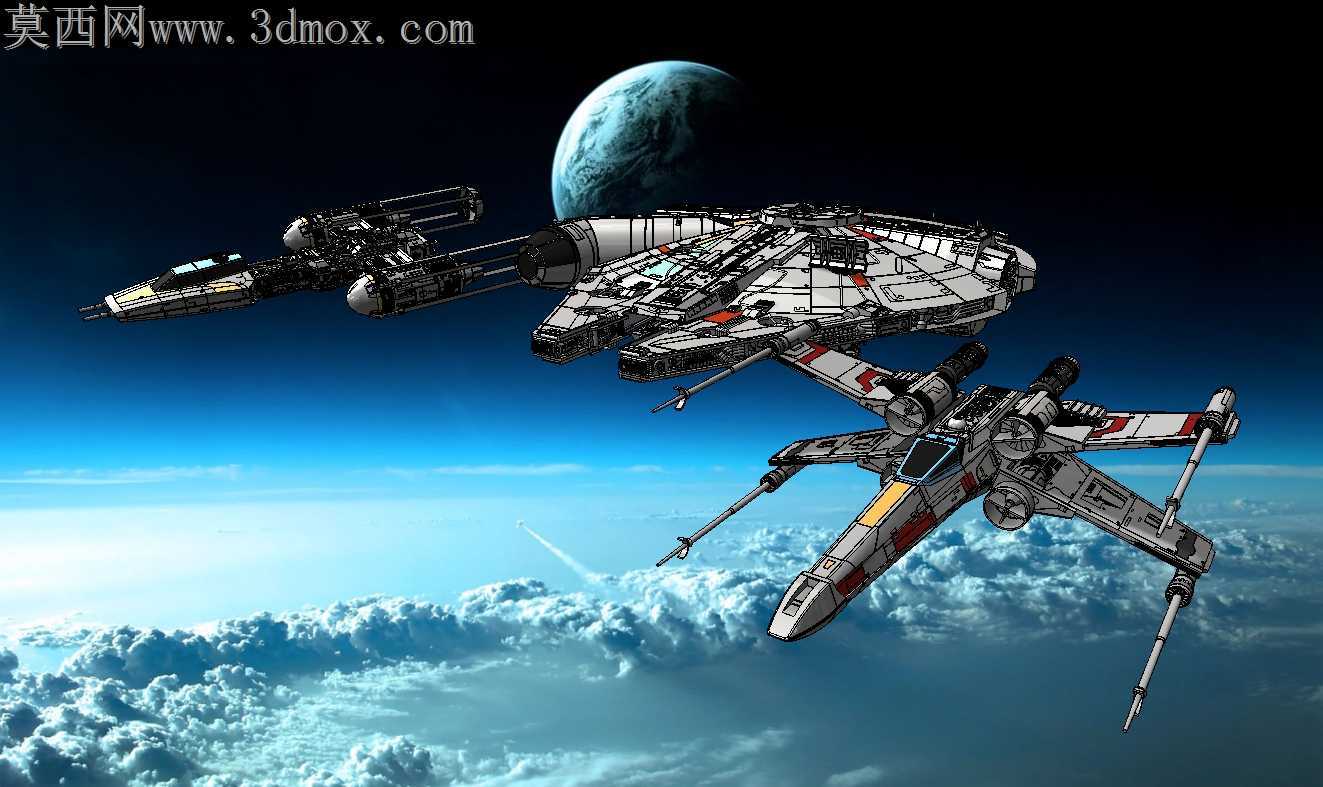

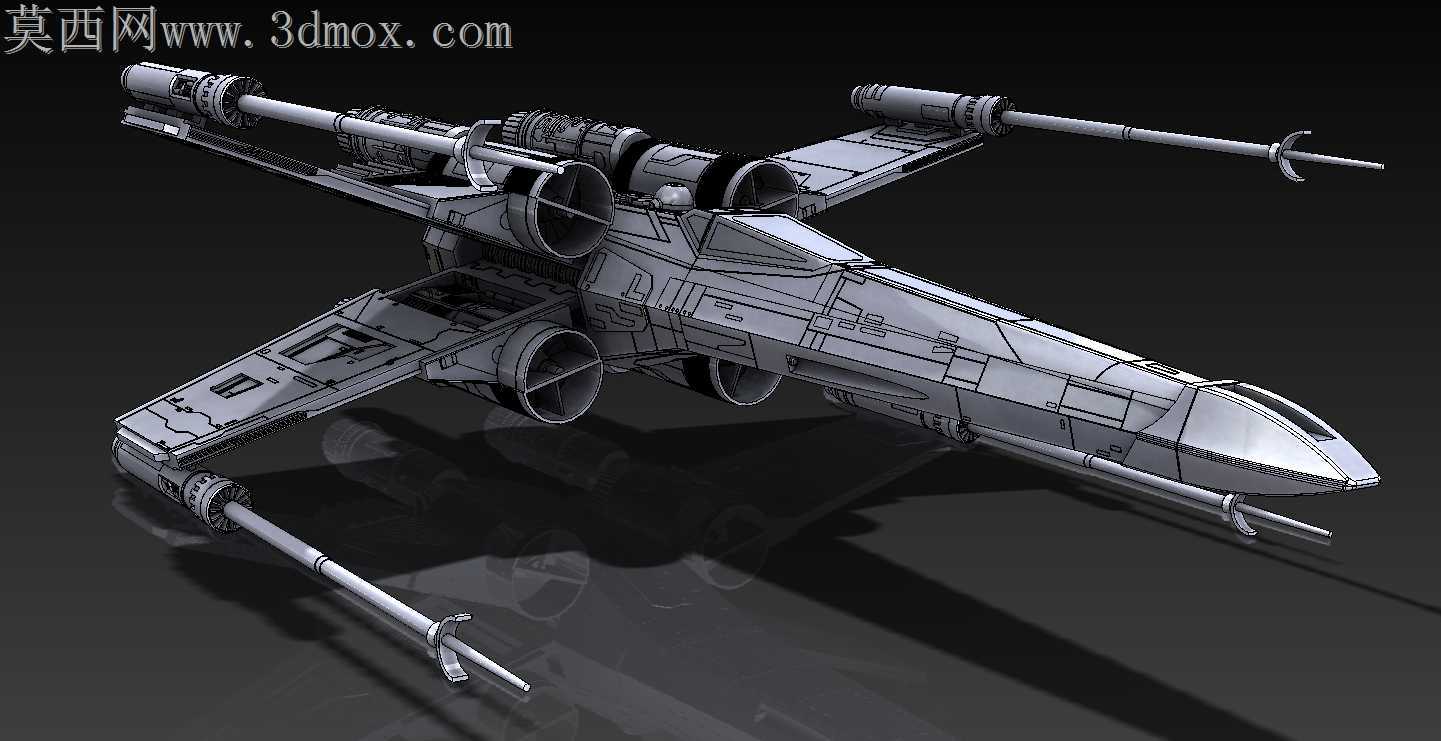

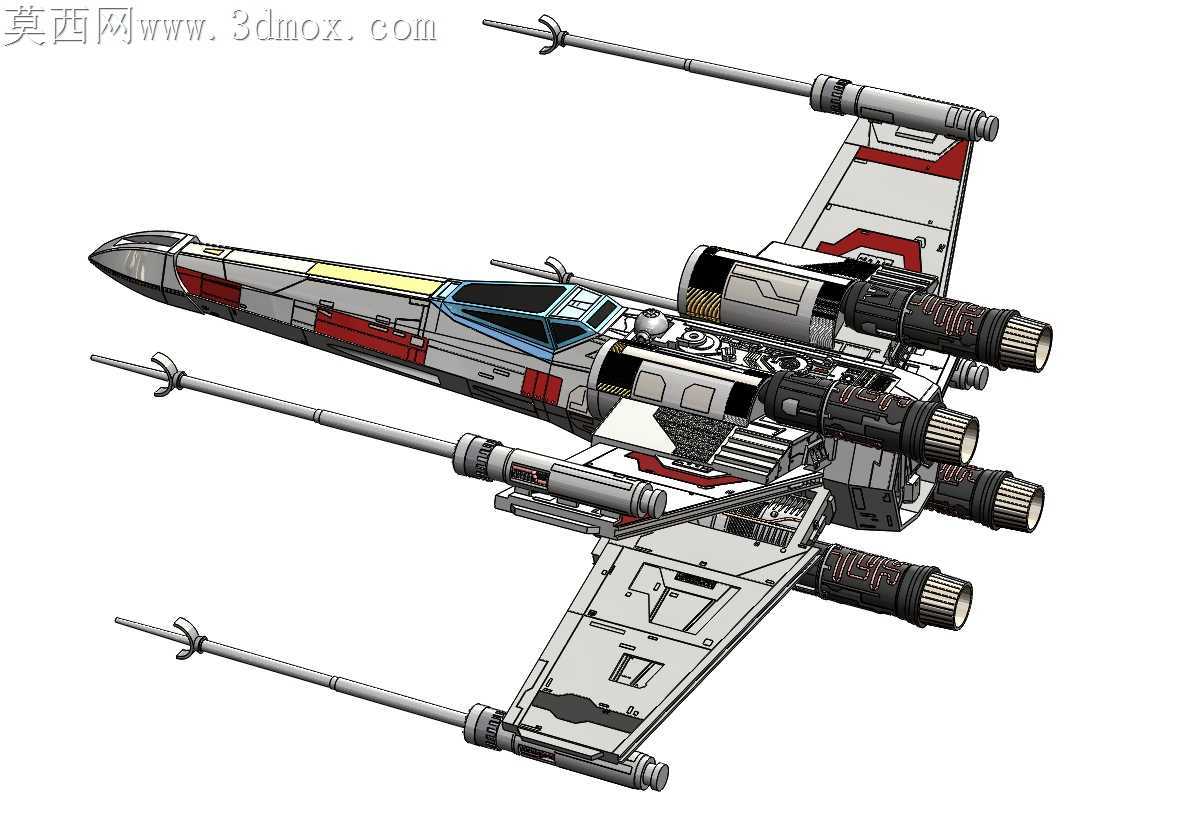

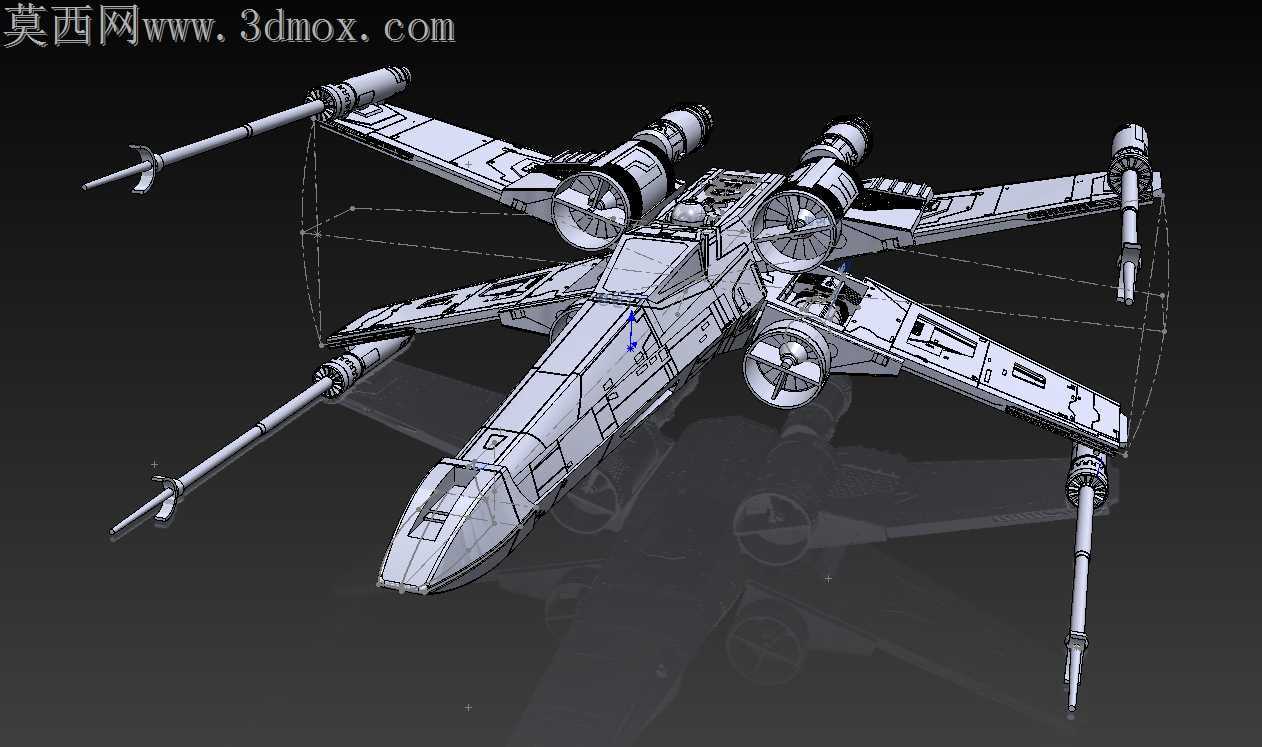

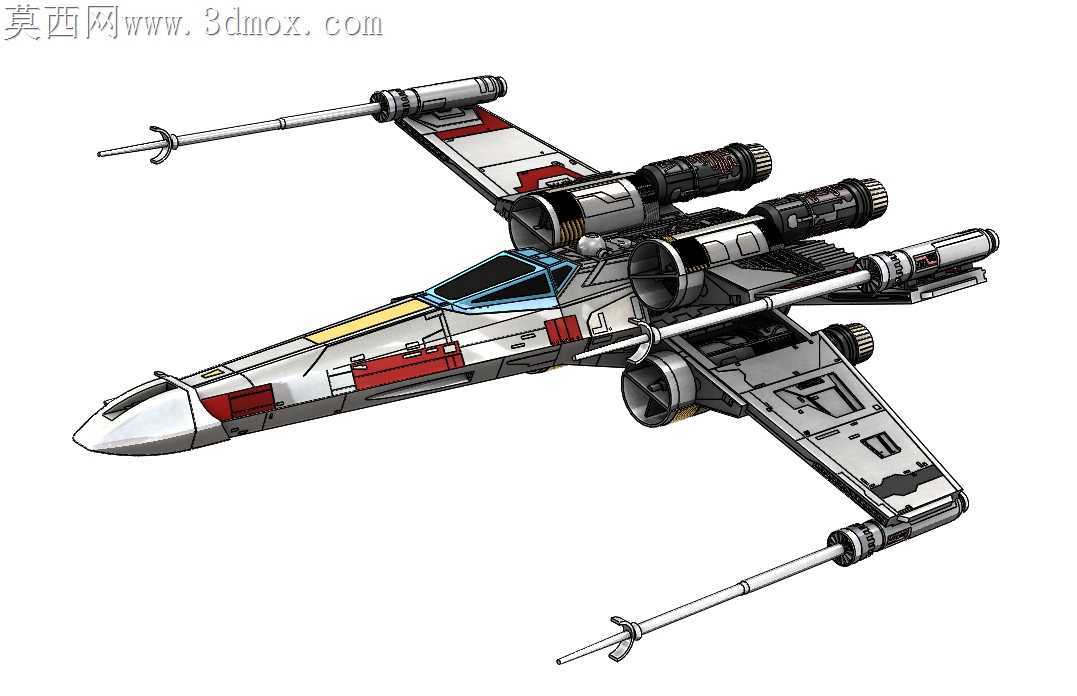

科幻载具的实体化加工最先要解决的是翼面开合结构的干涉问题，这款X翼战机的四片翼面展开后呈对称X形，收拢时要贴合机身侧部，翼根处的铰接转轴如果直接照搬影视设定的外露设计，实际加工时会出现转轴与机身蒙皮的间隙公差失控问题。翼尖处的激光炮管与翼身连接段做了内嵌式轴套过渡，炮管外壁的散热筋没有做等距排布，靠近翼根的筋条间距收窄1.2毫米，既给翼面收拢时的让位空间留足余量，也避免了薄壁筋条在3D打印后出现翘曲变形。机身前段的座舱盖曲面没有做一体化光滑处理，边缘预留了0.3毫米的嵌合台阶，装配时可以直接卡入机身蒙皮的预留槽位，不需要额外涂胶固定，后期做分色喷涂时也能顺着台阶做遮盖，不会出现溢漆毛边。机腹处的起落架舱门做了隐藏式铰链设计，舱门闭合时铰链完全藏在蒙皮内侧，从外侧看不到任何拼接缝隙，舱门内侧还加了1毫米厚的加强筋，避免薄壳结构在频繁开合后出现弯折断裂。翼面表面的做旧色块不是随意排布的，红色标识块的边缘刚好对齐翼面内部的支撑筋位置，喷涂时可以顺着筋条位置贴遮盖带，不会出现色块偏移，也能从视觉上弱化翼面拼接缝的存在感。机身后部的四台引擎喷口做了分层嵌套结构，最外层的喷口环与机身连接段留了0.2毫米的过盈配合量，装配时直接压入即可固定，内层的喷口叶片做了0.15毫米的厚度差，每片叶片的倾斜角度差控制在2度以内，既还原了影视设定的层次感，也不会因为叶片过薄导致打印时出现断料。机身表面的蒙皮刻线没有做等深处理，靠近翼根、引擎连接位的刻线深度控制在0.2毫米，机身中段的刻线深度为0.15毫米，避免刻线过深导致薄壳蒙皮出现应力开裂，也能让渗线做旧时的色差更有层次，不会出现整条刻线溢色的问题。翼尖处的防撞杆做了可拆卸设计，杆身与翼尖的连接位用了磁吸式嵌合结构，不需要额外的卡扣，既方便后期更换不同长度的杆身配件，也避免了小尺寸卡扣在反复拆装后出现磨损松脱。
