齿轮驱动式可变圆形光圈开合机构

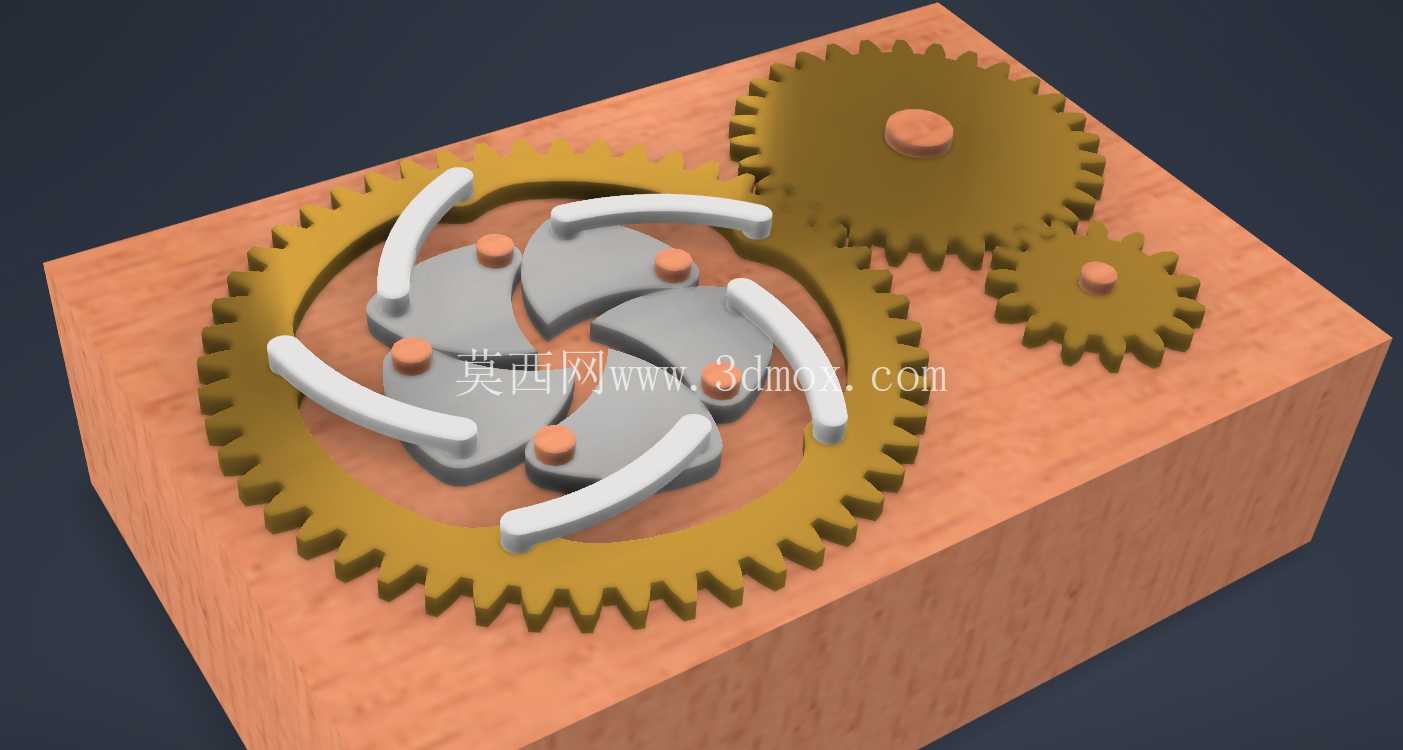

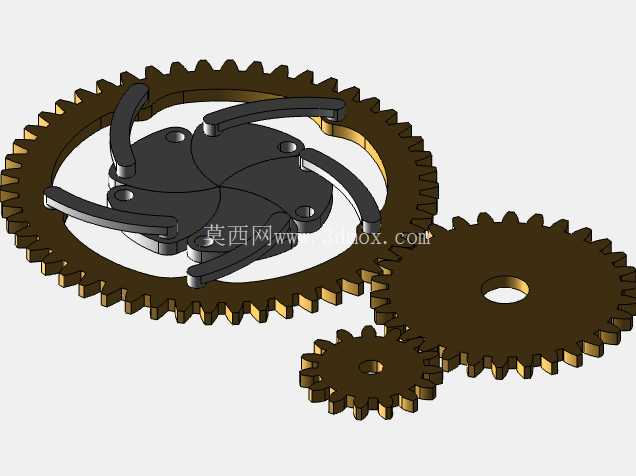

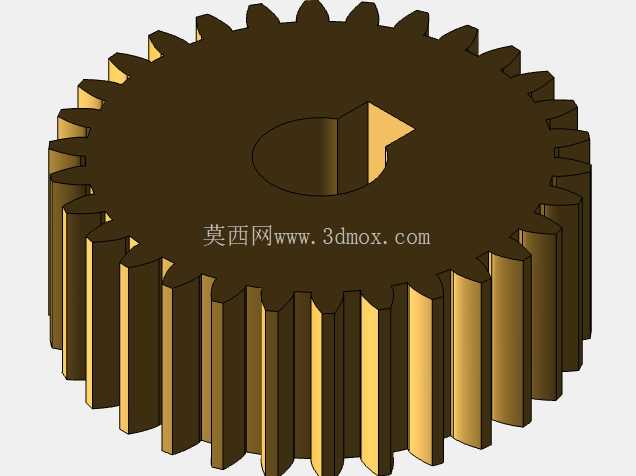

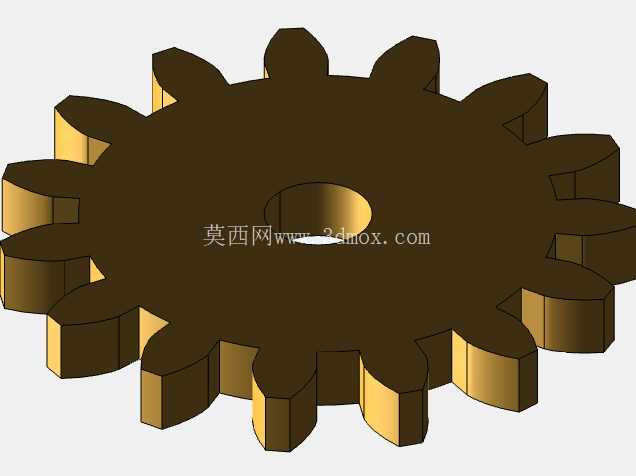

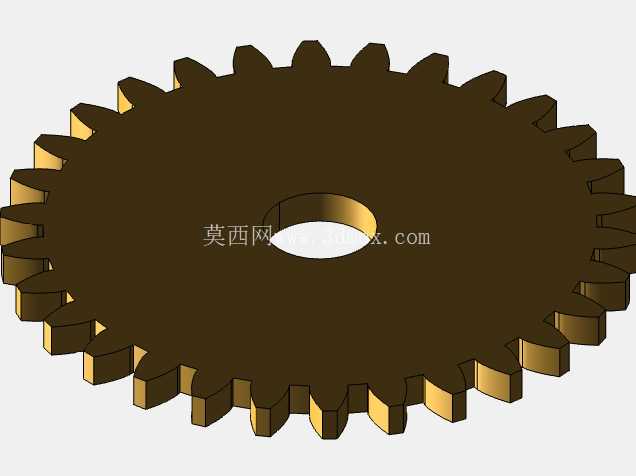

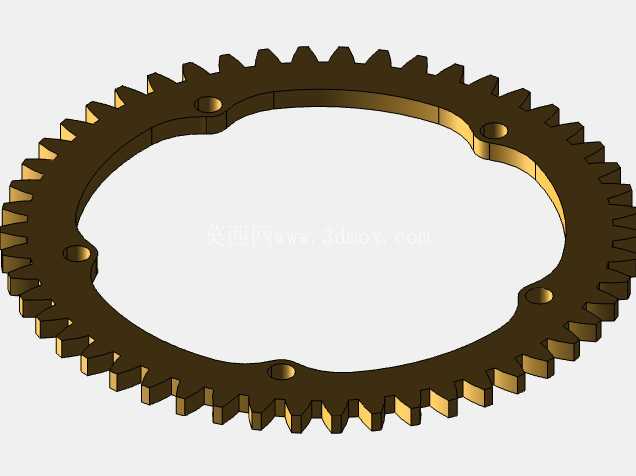

这套齿轮驱动的光圈开合结构，核心是通过定轴齿轮组的旋转输入，转化为中心区域均匀的圆形通径变化，在光学设备、流体调控、工业分拣工位都有成熟的应用场景。从结构布局来看，整套机构以基座为安装载体，最外侧的大直径内齿圈作为动力输出的从动件，三个沿圆周均布的小齿轮作为中间传动轮，其中一个小齿轮外接动力输入轴，另外两个小齿轮做随动支撑，保证齿圈转动过程中受力均匀，不会出现偏载卡滞的问题。齿圈内侧均匀分布六个弧形导槽，每个导槽对应一片扇形遮光/挡流叶片，叶片根部通过圆柱销与基座上的固定铰接点连接，中部的导向销嵌入齿圈的弧形导槽内，当齿圈在齿轮带动下做定轴转动时，导槽会推动导向销带动叶片绕根部铰接点摆动，六片叶片同步动作时，就能在中心围出一个直径连续变化的圆形开口，整个开合过程中开口始终保持正圆，不会出现偏斜、漏缝的问题。

从实际使用的角度看，这种结构相比传统的叶片拉索式光圈，传动刚性更强，定位精度更高，不会因为长期使用出现拉索松弛导致的开口精度下降问题，适合用在需要频繁调节通径、对开口同轴度要求较高的工位。比如光学检测设备的光路通光调节工位，通过这套机构可以精准控制通光孔径大小，配合光源实现不同照度的检测环境；在粉体输送管路的流量调节段，这套机构可以替代传统的插板阀，实现圆形截面的无级流量调节，不会出现插板阀半开状态下截面异形导致的粉料架桥问题；在工业分拣的料道限位工位，这套机构可以根据待分拣工件的直径快速调整开口大小，实现不同尺寸工件的分选放行，动作响应速度比传统的开合闸门快30%以上。

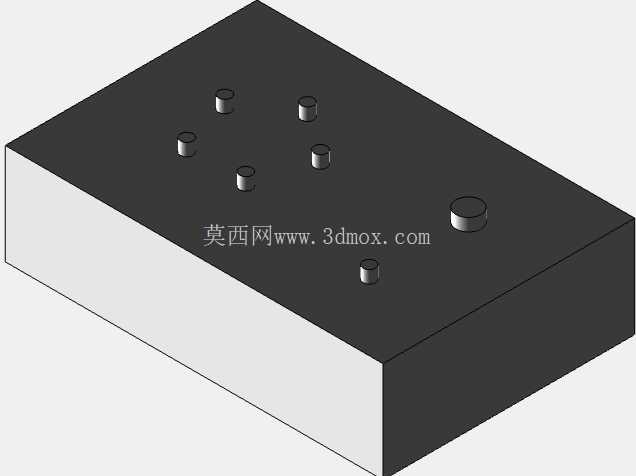

设计这套结构时，首先要确定中心开口的最大、最小通径要求，以此反推叶片的弧形轮廓尺寸，要保证开口完全闭合时六片叶片的边缘完全贴合，没有缝隙，开口开到最大时叶片不会互相干涉，也不会脱离齿圈导槽的控制范围。齿轮组的模数选择要根据驱动扭矩来定，常规小尺寸光圈用0.5模数的齿轮就能满足手动或小型舵机驱动的需求，如果是用在工业管路的大尺寸光圈，就要适当增大齿轮模数，提升齿面的承载能力，避免粉料卡滞时打齿。基座的安装边界要根据使用场景预留，常规桌面级光学设备用的这套机构，基座外形尺寸控制在80mm见方以内，安装孔位沿基座四角布置，孔距60mm，适配标准的光学安装台架；如果是管路用的大尺寸版本，基座可以做成圆形法兰结构，直接对接标准管径的法兰接口，不需要额外做转接件。

叶片的铰接点与导向销的位置匹配是设计的核心难点，要通过运动仿真反复验证齿圈转动角度与开口直径的对应关系，保证整个调节行程内开口直径的变化是线性的，方便后续做电控标定。导向销与导槽的配合间隙要控制在0.02-0.05mm之间，间隙太小容易因为加工误差出现卡滞，间隙太大则会导致叶片晃动，开口精度下降。齿圈与基座之间要做限位结构，限制齿圈的转动角度范围，避免转动超程导致叶片脱出导槽，造成机构损坏。实际装配时，要在所有铰接点、齿轮啮合面涂抹少量润滑脂，降低长期往复转动的磨损，提升机构的使用寿命。这套结构的所有零件都可以采用常规的机加工或3D打印工艺制作，小批量试制成本很低，适合做设备改造时的非标机构定制，也可以作为标准模块集成到自动化设备的功能单元中。
