做了快十年消费电子和工业控制板卡的结构设计，这类压电蜂鸣器的选型和结构适配是绕不开的环节，很多刚入行的工程师容易把它和电磁式蜂鸣器搞混，实际在板卡布局、外壳开孔、声学性能匹配上，两者的设计边界差得挺多。先从实际应用场景说，这类圆柱型压电蜂鸣器覆盖的场景特别广，小到家用的电饭煲、电磁炉按键提示音，儿童玩具的音效输出，大到工业控制柜的故障报警、充电桩的操作提示、门禁系统的反馈发声，甚至是部分车载辅助设备的提示音输出，只要是需要简洁音频提示、不需要高保真音质的板载发声场景，基本都能看到这类元件的身影。它的核心功能就是通过压电陶瓷片的逆压电效应，把输入的交变电信号转换成机械振动，再通过共振腔放大振动幅度，输出足够分贝的提示声响，相比电磁式蜂鸣器，它的功耗更低，厚度可以做的更薄，而且没有线圈结构，抗电磁干扰的表现更好，适合在EMC要求较高的工业控制场景里使用。

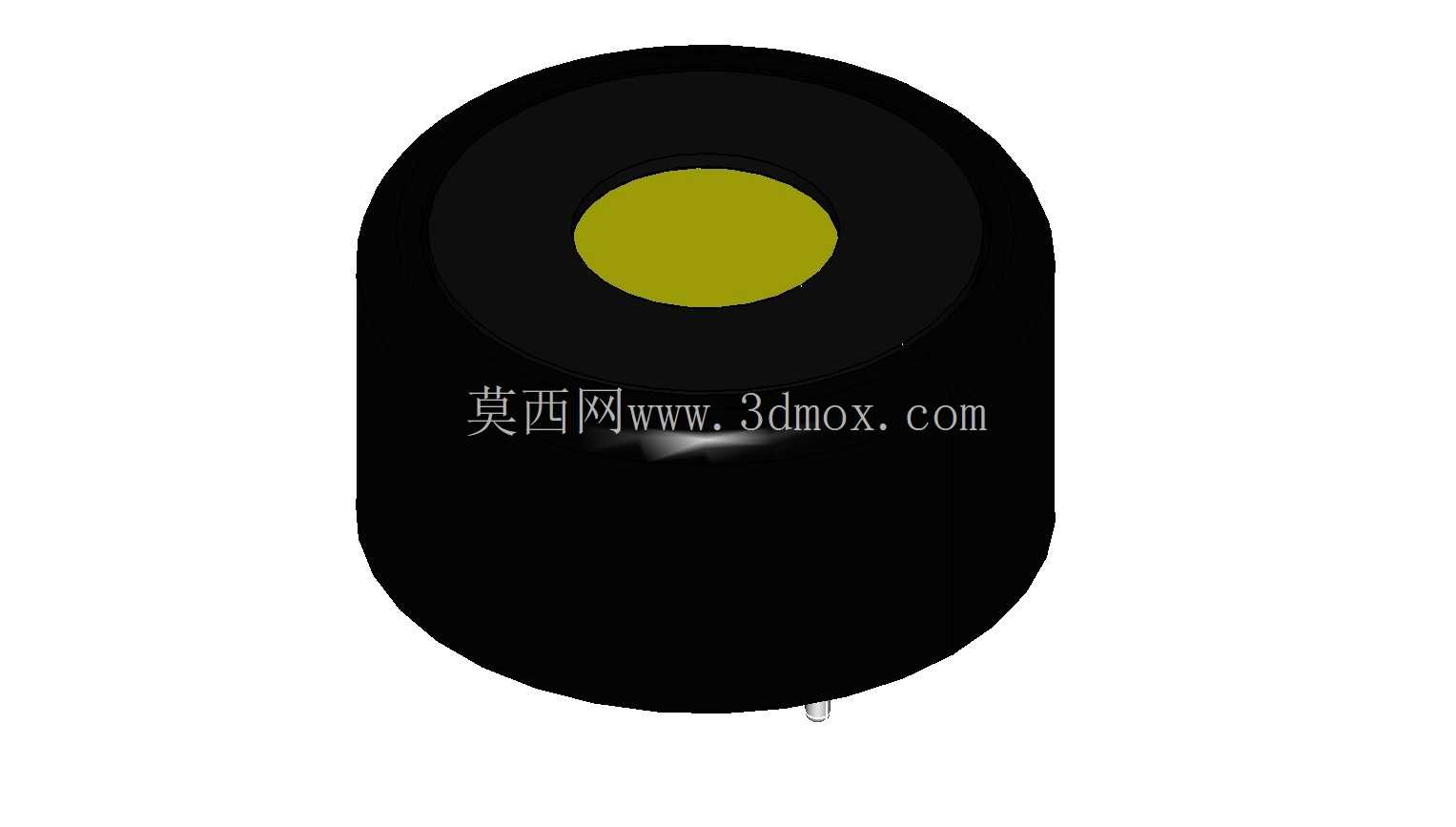

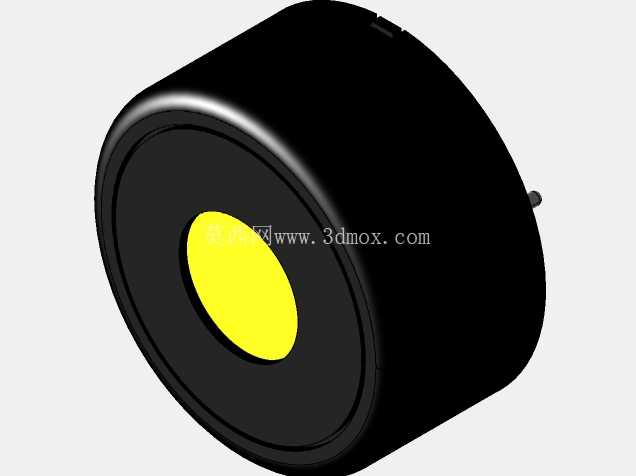

从设计思路上拆解这个模型的话，首先要考虑的是压电陶瓷片的固定方式，模型里的黑色外壳是ABS阻燃材质，内腔做了阶梯式的限位台阶，刚好把圆形压电陶瓷片卡在共振腔的指定位置，陶瓷片和外壳之间不能有硬接触，实际生产里会用一圈很薄的阻尼胶圈做缓冲，避免振动被硬连接抵消，同时也能起到密封防尘的作用。正面中心的黄色标识区域是振动膜片的中心位置，这个区域在安装的时候不能被任何结构遮挡，否则会直接影响发声的分贝值，很多新手做外壳结构的时候，把蜂鸣器贴着装在面板内侧，面板开孔刚好对准中心但留的间隙不够，最后做出来的产品提示音发闷，甚至音量小到听不见，就是因为干涉了膜片的自由振动。

再说到外形尺寸和安装边界，这个型号的蜂鸣器是标准的圆柱型封装，外径是22mm，整体厚度是10mm，属于板载卧式安装的常用规格，引脚是直插式的，两个引脚的间距是10mm，刚好适配标准2.54mm间距的PCB板孔位，做PCB封装的时候要注意，引脚的焊盘不能做的太大，否则过波峰焊的时候容易堆锡，把引脚和外壳粘住，连带影响振动传导。安装高度方面，从PCB板面到蜂鸣器顶部的高度是10mm，做外壳内部的安全间隙设计的时候，至少要留1.5mm以上的余量，一方面是避免公差累积导致外壳压到蜂鸣器顶面，另一方面也是留出足够的声学辐射空间，让声音能顺利从面板的出声孔散出去。出声孔的设计也有讲究，不能开单个大孔，最好是开多个直径1.5-2mm的小孔，总开孔面积不小于蜂鸣器振膜面积的10%，如果是防水要求的设备，还要在蜂鸣器和面板之间贴一层防水透声膜，这时候开孔面积还要再放大30%，抵消透声膜的声损。

另外在结构细节上，这个蜂鸣器的外壳侧面做了微小的定位凸点，在做板卡固定结构的时候，如果是用卡扣固定蜂鸣器本体，这个凸点刚好可以卡在卡扣的限位槽里，避免波峰焊的时候元件浮高，也能防止设备运输过程中元件受震动偏移。很多工程师做设计的时候只关注电气参数，忽略这些机械结构的细节，最后量产的时候出现各种装配问题，反而要花更多时间去改模。还有共振腔的深度设计，模型里的内腔深度是和压电陶瓷片的共振频率匹配的，这个型号的共振频率是4000Hz左右，刚好是人耳最敏感的音频区间，所以不需要额外的驱动电路做频率放大，只要给对应的直流电压（一般是3-24V，根据型号不同有区分），就能输出稳定的提示音，相比需要外接振荡电路的无源蜂鸣器，它的电路设计更简单，BOM成本也更低，适合大批量生产的消费类和工业类产品。

做三维建模的时候，要特别注意几个容易出错的尺寸：首先是引脚的直径和伸出长度，直插引脚的直径是0.8mm，伸出PCB背面的长度是3.2mm，做板卡装配模拟的时候要留够引脚剪脚的余量，避免引脚顶到外壳或者其他板卡。其次是外壳的脱模斜度，因为是注塑件，外侧面有0.5度的脱模斜度，做干涉检查的时候不能按纯圆柱面去计算，要考虑斜度带来的尺寸差，尤其是在做密集排布的板卡时，两个相邻元件之间的间隙要算上脱模斜度的最大外径，避免装配的时候卡件。还有顶面的黄色标识区域是印刷标识，不是凸起结构，建模的时候不要做多余的特征，否则会和实际元件不符，导致结构干涉。

从实际选型的角度说，这类压电蜂鸣器的工作温度范围一般是-20℃到70℃，如果是用在户外设备或者低温环境下，还要确认低温下的压电陶瓷片性能衰减情况，避免低温环境下音量不达标。另外它的声压级参数是在10cm距离下测量的，一般能达到85dB以上，做设备的声学测试的时候，要模拟实际安装状态去测，不能拿裸元件的参数直接当最终产品的参数，很多时候安装结构的影响比元件本身的参数影响更大。比如如果把蜂鸣器装在密闭的腔体内，没有出声通道，哪怕元件本身声压级再高，最终传出的声音也会很小。
