带前置装载装置的玩具自卸卡车结构设计

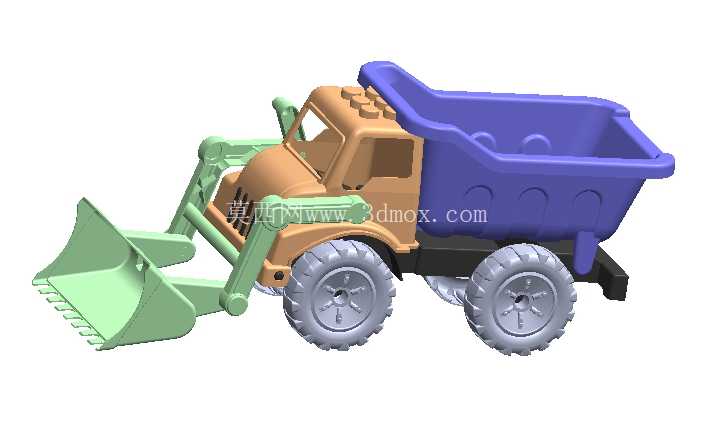

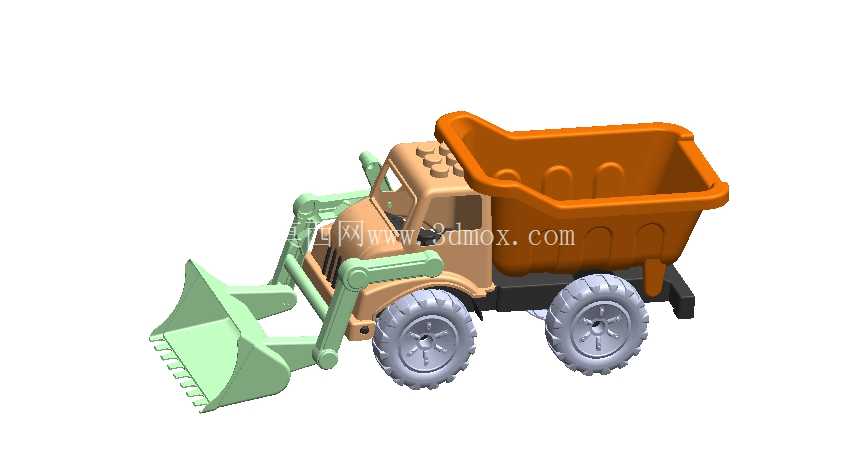

　　在功能特性设计上，整车采用分色组件拆分思路，将铲斗、动臂、驾驶室、货厢、底盘、车轮等部件拆分为独立的彩色注塑单元，无需额外喷涂工序即可实现多色彩外观效果，大幅降低量产环节的工艺成本；所有部件之间的连接均采用卡扣式装配结构，无额外紧固件，既符合玩具产品的安全要求，也能让儿童在拆装过程中锻炼动手能力。车轮部分做了仿真胎纹设计，同时在轮心位置预留了与底盘轮轴的配合间隙，保证滚动顺畅无卡滞，底盘处的轮轴支撑结构做了加厚处理，可承受儿童玩耍过程中的常规摔碰载荷。这款带前置装载装置的玩具自卸卡车，核心面向儿童塑料玩具的量产开发场景，同时也可作为机械原理启蒙教具、小型工程机械动画演示的载体使用，其结构设计完全贴合注塑、铸造类玩具的生产工艺要求，兼顾可玩性与生产可行性。从实际用途来看，该产品还原了现实中装载自卸一体工程车的核心功能，前置装载铲可模拟物料铲取、抬升动作，后置货厢可实现倾翻卸料，完整复现工程作业的全流程动作，既满足儿童过家家类场景的玩耍需求，也能帮助低龄群体直观理解工程机械的作业逻辑。

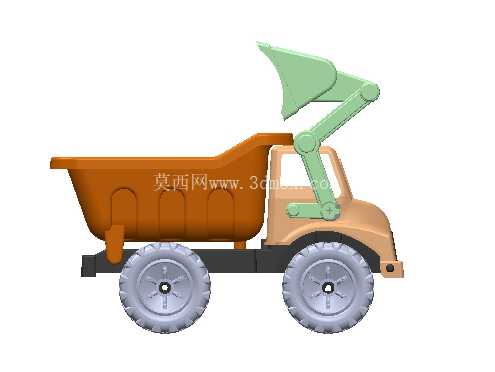

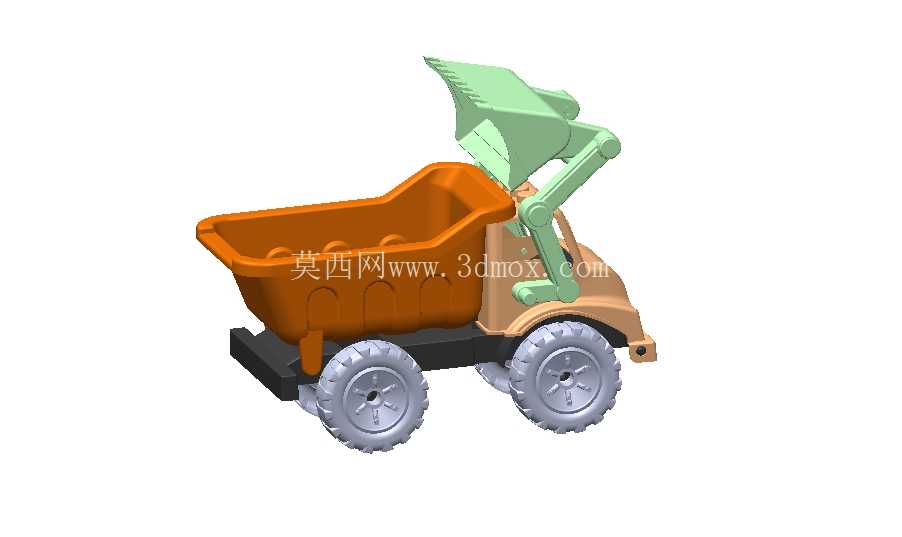

　　前置装载机构的动臂与底盘之间设计了铰接转轴，铲斗与动臂前端同样采用铰接连接，可实现一定角度的抬升、翻转动作，模拟真实装载机的铲掘、卸料姿态；后置货厢与底盘尾部设置铰接支点，配合前部的抬升限位结构，可实现货厢倾翻卸料的动作，货厢内部做了光滑圆弧过渡，避免模拟卸料时出现物料卡滞的问题。设计过程中优先考虑了塑料件的脱模可行性，所有部件的拔模角度控制在1.5度到3度之间，无倒扣结构或者预留了对应的滑块抽芯位置，完全适配注塑模具或者重力铸造模具的生产要求，所有零件的壁厚控制在2mm到2.5mm之间，避免注塑过程中出现缩痕、缺胶等缺陷，同时兼顾零件的结构强度，防止玩耍过程中出现断裂。

　　从安装边界与尺寸配合来看，整车各部件的配合公差预留了0.1mm到0.15mm的间隙，适配塑料件成型后的收缩率误差，保证装配后各活动部件动作顺畅无干涉；前置装载臂的抬升行程做了限位设计，最大抬升角度不超过45度，避免抬升过度导致结构松脱；货厢的最大倾翻角度控制在40度，既保证模拟卸料时的流畅性，也不会因为倾翻角度过大导致货厢从底盘脱落。车轮与轮轴的配合采用间隙配合，轮轴两端做了倒圆角处理，方便装配时车轮的快速压入，同时轮轴端部做了限位凸台，防止车轮在滚动过程中从轴上脱出。

　　驾驶室部分做了仿真的车窗、车顶细节刻画，在不增加模具复杂度的前提下提升外观的真实感，车顶的凸起结构对应现实工程车的警示灯安装位，既做了外观还原，也避免了尖角结构带来的安全隐患。整车的所有外露边缘都做了R1以上的圆角处理，完全符合玩具安全标准的要求，不存在尖锐边角划伤儿童的风险。在结构强度校核层面，针对底盘、装载臂、货厢铰接点等受力集中的位置，做了局部加厚处理，同时在铰接孔位置设计了加强筋结构，避免反复活动后出现铰接孔开裂、结构变形的问题；各部件的连接卡扣做了导向斜面设计，装配时可顺利滑入配合位，同时卡扣的卡接量控制在0.8mm，既保证装配后连接牢固，也不会因为卡接过紧导致拆卸困难或者部件断裂。
