三叶曲面螺旋桨结构设计方案

日常接触的小型水域作业艇、桌面级通风散热设备、小型流体搅拌装置里，三叶结构的螺旋桨是应用占比极高的部件，相比两叶桨，它在同等转速下的推力输出更均匀，动平衡调试余量更充足，相比四叶及以上的多叶结构，它的流体摩擦阻力更小，加工成型难度更低，在中小功率的动力输出场景里，能很好平衡效率、成本与运行稳定性三个核心指标。

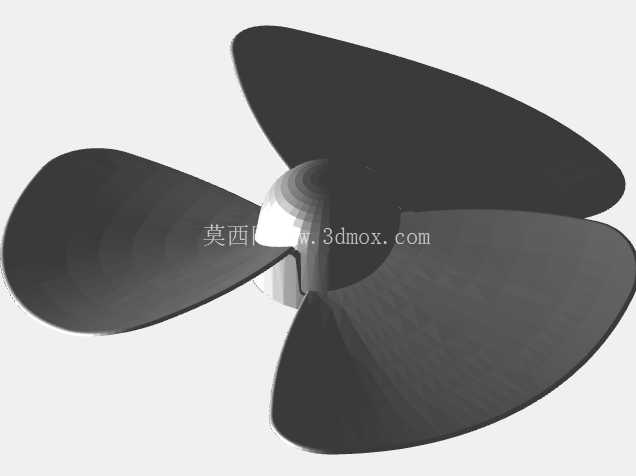

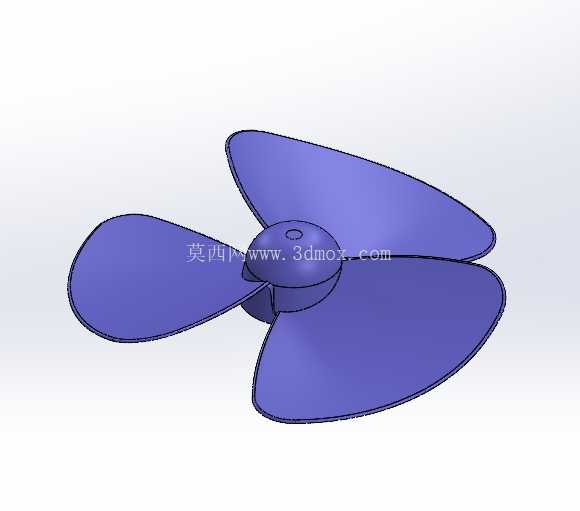

从结构设计逻辑来看，这款螺旋桨的核心分为桨毂与叶片两个部分，中间的桨毂是动力传递的核心载体，设计时预留了与驱动轴配合的安装孔位，孔位的公差带需要匹配对应输出轴的配合等级，既要保证传动过程中不出现打滑、旷量，也要兼顾日常拆装维护的便利性，桨毂的外轮廓做了圆弧过渡处理，一方面可以降低旋转过程中桨毂位置产生的紊流，减少无用的功率损耗，另一方面也能避免尖锐棱角带来的装配划伤风险，桨毂与叶片的衔接位置做了加厚的圆角过渡，这个位置是螺旋桨工作时应力集中最明显的区域，不管是流体持续冲击带来的交变载荷，还是启动、变速瞬间的扭矩冲击，都会在叶根位置形成应力峰值，过渡圆角的曲率需要结合叶片厚度、额定工作转速做匹配，曲率过小会导致应力集中无法有效释放，长期运行容易出现叶根疲劳断裂，曲率过大则会额外增加流体阻力，降低推进效率。

三个叶片采用等夹角120度的圆周均布设计，这是保证动平衡的基础，叶片的曲面从根部到叶稍做了连续的扭角变化，靠近桨毂的根部位置线速度更低，扭角设计更大，能在较低线速度下获得足够的流体推力，靠近叶稍的位置线速度最高，扭角逐步收小，避免叶稍位置因为线速度过高出现气流或者水流的剥离，产生额外的振动与噪音。叶片的厚度也从根部到叶稍做了渐变减薄处理，根部厚度最大，保证足够的结构强度承受扭矩载荷，叶稍位置厚度最薄，降低旋转过程中的转动惯量，减少驱动端的启动负载，同时也能降低叶稍位置的流体摩擦损耗。叶片的前缘做了圆滑的导边处理，后缘则根据应用场景的不同预留了修磨余量，在用于水域推进场景时，后缘可以做稍薄的锐边处理，提升流体切割效率，在用于空气通风或者物料搅拌场景时，后缘可以保留一定厚度，提升叶片的抗冲击能力，避免吸入硬质颗粒时出现叶片崩缺。

从安装边界来看，这款螺旋桨的整体径向尺寸适配中小功率的驱动单元，安装时需要保证桨毂端面与驱动轴的定位台阶完全贴合，锁紧螺母的预紧力需要控制在合理区间，预紧力过小会导致运转过程中桨叶窜动，破坏动平衡带来振动，预紧力过大则可能压裂桨毂的安装位，尤其是采用非金属材料3D打印制作样件时，预紧力过大会直接导致桨毂开裂。安装前需要做简单的动平衡校验，因为三个叶片虽然是等夹角分布，但加工过程中产生的厚度误差、曲面形变都会带来不平衡量，尤其是在转速超过1000转每分钟的应用场景里，微小的不平衡量都会被放大，带来明显的振动与噪音，严重时还会损坏驱动端的轴承结构。

在实际应用场景中，这款螺旋桨的适配范围很广，调整叶片的曲面扭角与整体直径后，既可以用作小型无人船、橡皮艇的水下推进部件，也可以用作工业散热风扇、岗位送风机的风轮部件，还可以调整桨叶的表面弧度后，用作小型搅拌设备的搅拌桨，用于低粘度流体的混合搅拌。设计过程中需要针对不同的应用场景调整参数，比如水下推进场景需要重点考虑叶片的抗腐蚀性能与水密性，桨毂与驱动轴的配合位置需要加装密封件，避免水体进入驱动电机内部；通风散热场景需要重点控制叶片的旋转噪音，叶片的曲面顺滑度要足够高，避免出现突兀的折角导致气流涡旋；搅拌场景则需要提升叶片的结构强度，尤其是叶根位置的抗扭性能，避免搅拌过程中碰到沉积物料出现叶片变形。

从结构设计的合理性来看，三叶的布局也给后期维护带来了便利，单个叶片出现轻微损伤时，可以通过对应位置的配重调整重新恢复动平衡，不需要整体更换整个桨体，相比整体注塑的多叶桨，维护成本更低。叶片的曲面设计采用连续顺滑的NURBS曲面构建，没有突兀的曲率突变，不管是采用CNC加工、注塑成型还是3D打印制作，都能获得比较好的成型质量，不会因为曲面的不合理结构导致成型缺陷，比如注塑时的缩水、3D打印时的支撑残留、CNC加工时的过切等问题。在做结构仿真时，需要重点校核额定转速下叶根位置的应力值与叶片的形变量，保证最大应力值低于所选材料的疲劳强度阈值，叶片的最大形变量在允许范围内，避免运转过程中叶片形变过大碰擦外围的导流罩或者管壁。
