小型三叶螺旋桨SolidWorks结构设计

在小型低空飞行器、桌面级散热设备、小型流体输送装置的结构开发环节，三叶螺旋桨是兼顾动平衡稳定性与做功效率的核心旋转部件，本次完成的这款三叶结构，从实际装机的边界约束出发做了全参数化的结构落地，没有做冗余的造型修饰，所有曲面特征都围绕实际运行工况的需求设置。

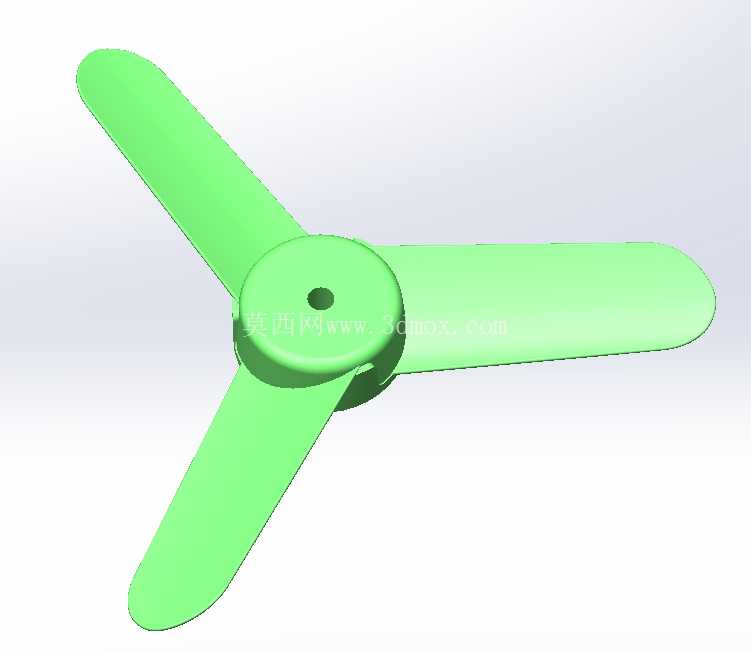

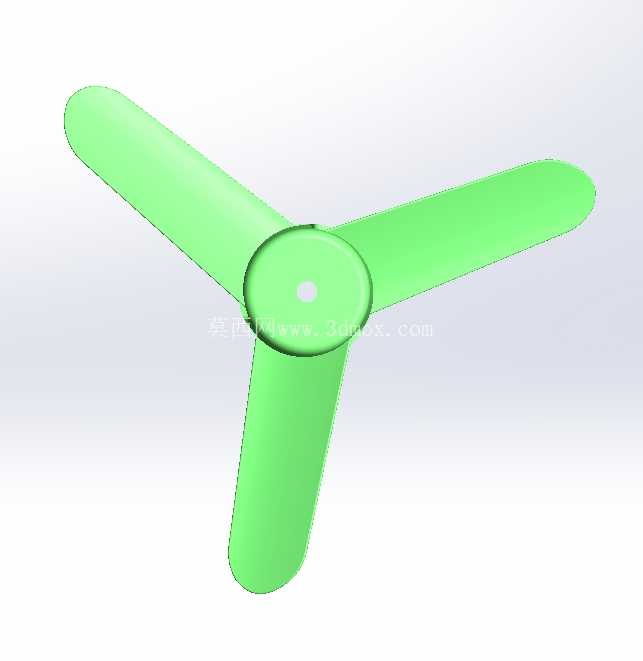

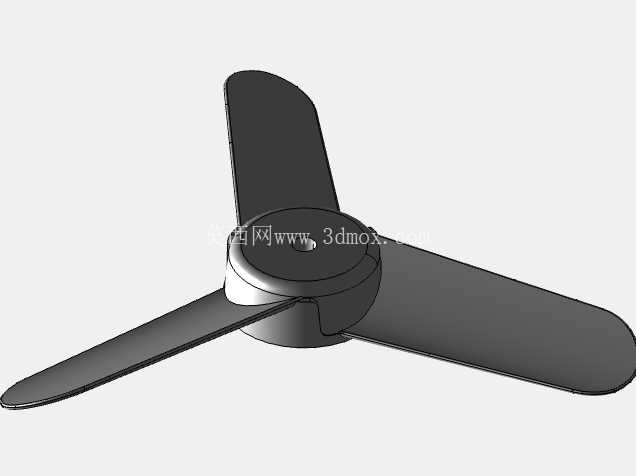

先从安装适配的边界说起，这款螺旋桨的中心轮毂做了同轴的安装定位孔，孔位的公差带按照小型旋转件的过渡配合要求设置，能够直接适配直径匹配的电机输出轴，轮毂的轴向厚度经过核算，既保证了轴孔配合段的接触长度足够传递额定扭矩，不会出现高速旋转时的轴孔打滑问题，又不会因为轴向尺寸过大增加不必要的转动惯量。三个叶片沿轮毂周向120度均布，这种等分布局从根源上降低了旋转时的偏心振动，不需要额外做过多的动平衡去重处理就能满足每分钟数千转的运行要求，三个叶片的叶根位置做了平滑的圆弧过渡，和轮毂衔接处没有应力集中的直角棱边，避免长期交变载荷下叶根出现疲劳断裂的问题。

从气动外形的设计逻辑来看，叶片的翼型截面没有照搬大型航空螺旋桨的翼型参数，而是针对小尺寸、低雷诺数的运行场景做了优化：从叶根到叶梢的弦长逐步收窄，叶片的安装角沿径向做了线性变化，靠近轮毂的位置安装角更大，叶梢位置安装角更小，这样的角度匹配能够让整个叶片在旋转时不同径向位置的线速度对应的攻角都处在高效区间，不会出现叶根位置失速、叶梢位置阻力过大的问题。叶片的前缘做了小圆角钝化处理，后缘则保持相对锐利的形态，既能够减少旋转时的空气阻力，提升气流推动效率，也能避免小尺寸零件锐边带来的装配划伤风险。整个叶片的型面做了连续的曲率检查，没有出现曲面褶皱、曲率突变的问题，不管是做注塑开模还是3D打印试制，都能保证脱模或者打印过程中型面完整，不会出现局部缺料或者支撑残留影响气动外形的问题。

这款螺旋桨的适用场景覆盖了多个民用小型设备领域：在小型多旋翼无人机上使用时，三个叶片的布局比两叶桨在相同直径下能提供更大的静拉力，同时比四叶、五叶的多叶桨转动阻力更小，能够在电池容量有限的情况下兼顾续航时间与悬停拉力，适合做小载重的航拍无人机、教学用小型无人机的动力部件；在桌面级冷却风扇、设备机柜散热风机上使用时，这款螺旋桨的光滑翼型能够在相同转速下推动更大的空气流量，同时因为动平衡表现优异，运行时的振动和气动噪音比普通冲压成型的金属风叶更低，适合对噪音控制有要求的办公设备、精密仪器机柜散热场景；在小型风力发电的教学演示装置、小型水流推动的模型船动力系统中，这款螺旋桨的对称翼型也能反向工作，将流体的动能转化为旋转机械能，或者在水中旋转提供推进力，适配多种小功率旋转动力的需求。

从结构强度的设计考量上，叶片的厚度从叶根到叶梢逐步减薄，叶根位置的厚度最大，能够承受旋转时的离心力与气动弯矩，叶梢位置厚度最薄，能够减少转动惯量，提升转速响应速度，整个叶片的材质适配范围很广，如果做ABS或者PP塑料注塑，能够满足日常散热、模型玩具的使用强度要求，如果用碳纤维增强尼龙做3D打印，就能够满足小型无人机飞行时的强度需求，不需要额外做结构加强。轮毂的上端面做了小尺寸的沉台设计，既可以用来粘贴动平衡配重片，也能够在安装时和电机端盖的定位凸台配合，保证安装同轴度，避免安装偏斜带来的振动问题。

在实际建模过程中，所有特征都做了全参数化关联，叶片的数量、直径、安装角、翼型截面参数都可以通过调整全局参数快速修改，不需要重新绘制整个型面，能够快速衍生出不同尺寸、不同性能参数的同系列螺旋桨结构，适配不同功率的电机、不同尺寸的安装场景。比如需要更大拉力的时候，可以直接调整叶片直径参数，同步更新叶根的过渡圆角与厚度参数，就能快速生成新的结构；如果需要适配更高的转速，可以调整叶片的安装角，降低高速旋转时的气动载荷，整个模型的参数化逻辑完全符合结构设计的迭代需求，能够大幅减少同系列产品的建模工作量。
