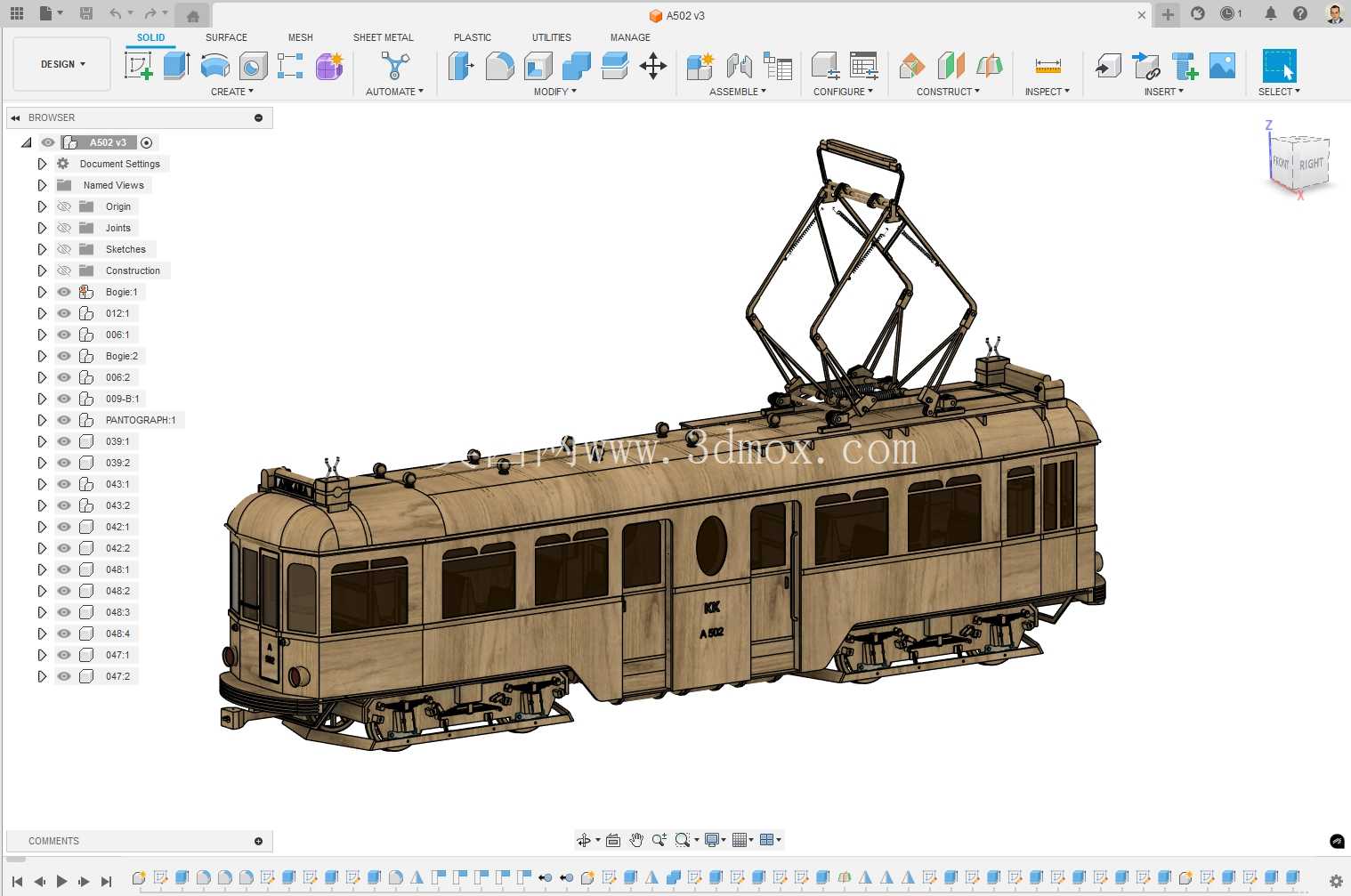

复古木质有轨电车受电弓结构三维设计

做这个有轨电车的结构设计时，最先要考虑的是拼装场景的适配性，毕竟这类木质拼装载具，核心是要让爱好者能顺着零件拼接逻辑完成组装，同时还原老式有轨电车的运行特征。先从走行部开始说，转向架部分的轮对轴距是严格按照老式城市有轨电车的比例缩放的，轮缘的高度做了0.8mm的凸起，刚好能卡在标准拼装轨道的轨距槽里，不会出现运行脱轨的问题，轴箱部分没有做多余的密封结构外露，而是用层叠的木板切割件还原了老式铸钢轴箱的分层轮廓，既符合木质激光切割的加工特性，又能保留外观辨识度。

车体型腔的设计是整个结构的重点，因为要容纳受电弓的升降传动结构，车顶的安装座特意留了3mm的沉台，受电弓的下臂杆转轴就嵌在这个沉台里，不会突出车顶表面破坏整体的复古木纹外观。受电弓的菱形剪叉结构，每个铰接点都用了1mm的销轴孔位，拼装时只需要插入细木销就能实现灵活转动，升弓时的最大高度比车体顶面高120mm，降弓后能完全平放在车顶的预留凹槽里，不会超出车辆的静态摆放边界，不管是做动态运行展示还是静态陈列，都不会出现结构干涉。

车体侧面的车窗是用分层切割的木板做出窗框的凹凸感，没有用透明件替代，就是为了统一全木质的材质风格，车门处的折页结构做了简化的铰接设计，能实现小角度开合，不会因为零件太小导致拼装难度陡增。车头的排障器部分做了15度的倾斜角，距离轨面的最小间隙是2mm，既还原了老式电车的排障结构外形，又不会因为间隙过小在轨道不平整时卡滞。

从应用场景来说，这个结构既可以作为木质拼装玩具的设计原型，也能作为轨道交通科普的展示模型，做结构设计时刻意把所有零件的壁厚都控制在2mm以上，激光切割时不会出现烧边变形的问题，所有的拼接卡扣都做了0.2mm的过盈量，组装后不需要额外涂胶就能保持结构稳定。车内的空腔部分预留了足够的空间，如果要做动态改装，可以塞进微型减速电机和纽扣电池，不会和原有结构产生冲突，电机的输出轴可以直接对接转向架的轮对，不需要额外设计传动支架。

受电弓的滑板部分做了加宽处理，宽度是8mm，如果要做取电动态改装，只需要在滑板表面贴一层导电铜箔，就能和上方的接触网配合实现取电，不需要额外修改受电弓的原有结构。车体的木纹纹理是顺着零件的长度方向排布的，切割时不会因为木纹横向受力出现零件断裂的问题，所有的棱角都做了0.3mm的倒角，拼装时不会出现划手的毛边。

在确定整体尺寸时，是按照常见的HO比例轨道模型做的适配，车体总长度是220mm，宽度是55mm，不含受电弓的高度是75mm，刚好能和市面上多数同比例的轨道场景配件搭配，不会出现比例失调的问题。车底的设备舱部分用凸起的木件还原了电阻箱、储气罐的外形轮廓，虽然是静态结构，但外形尺寸和安装位置都和真实的老式有轨电车底盘布局一致，没有做随意的简化变形。

设计时特意规避了复杂的曲面结构，所有零件都是平面激光切割能加工的形状，不需要用到3D打印或者注塑工艺，加工成本能控制在很低的水平，适合批量生产拼装套件。铰接点的转动阻尼是通过木销和孔位的配合精度实现的，不需要额外加装弹簧或者阻尼件，升弓后能停在任意角度，不会因为自重滑落。车门的扶手、车顶的绝缘子这些小细节，都是用独立的小木件插接固定，不是直接在车体木板上雕刻出来的，组装后立体感更强，也更符合真实车辆的部件装配逻辑。
