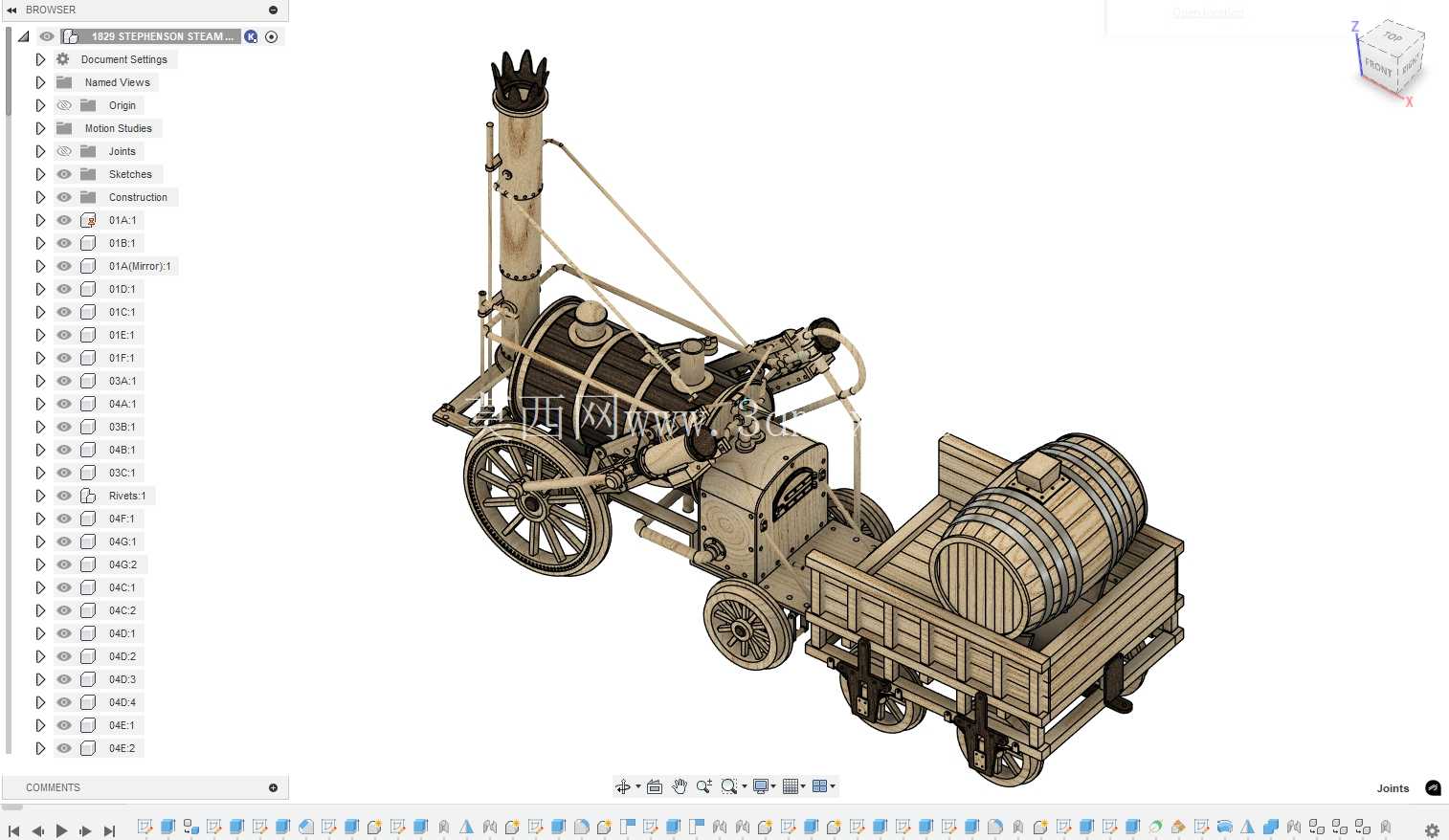

斯蒂芬森火箭号蒸汽机车带煤水车结构

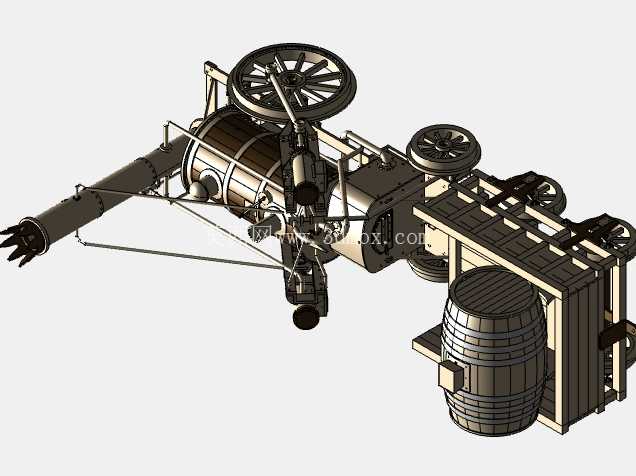

　　该模型还原了早期干线蒸汽机车的完整走行与动力承载结构，附带配套煤水储运车厢，可用于铁路装备发展史教学展示、复古交通IP衍生开发、铸造工艺实训的参照样件，也能为文旅场景中的复古机车微缩展陈、研学教具开发提供精准的结构参照。从实际功能逻辑来看，机车本体核心为卧式火管锅炉结构，前端高耸的烟筒承担锅炉排烟与诱导通风作用，顶部设置的安全阀、蒸汽管路接口完全匹配早期蒸汽机车的动力输出逻辑，锅炉侧部布置的汽缸与连杆传动结构，直接将蒸汽往复动能转化为车轮的旋转扭矩，走行部采用大直径辐条式动轮搭配小直径导轮的布局，既适配早期轨道的不平整工况，也能通过大轮径降低运行时的滚动阻力，轮对与车架之间的板簧悬挂结构做了等比例还原，可清晰展示早期机车的减震承载逻辑。

　　配套的煤水车厢采用栏板式木质承载结构，车厢内搭载的木桶用于储存锅炉运行所需的软水，栏板预留的捆绑结构可固定燃煤堆放区域，车厢走行部采用小直径轮对搭配刚性车架的设计，与机车尾部的牵引挂钩做了适配连接，完整还原早期机车煤水补给单元的挂载逻辑。设计过程中优先还原了各部件的装配干涉关系，锅炉外壳的铆接接缝、烟筒的顶部防火帽结构、连杆与动轮的曲柄连接位、煤水车栏板的拼接缝隙都做了细节还原，没有为了渲染效果简化实际存在的功能结构，所有管线的走向都匹配蒸汽动力的流向逻辑，从锅炉顶部的蒸汽引出管到汽缸的进汽口、再到废汽排出通往烟筒的通路，都做了连贯的结构表达，没有出现管线错位、功能结构缺失的问题。

　　从安装边界来看，机车本体与煤水车连接后总长度匹配早期窄轨机车的尺寸比例，动轮的轮缘厚度、轨距适配尺寸都符合早期铁路的轨距标准，锅炉外径与车架宽度的比例、烟筒高度与锅炉中心线的高度差，都严格参照实物的测绘比例设置，煤水车的轮对轴距、车厢栏板高度与木桶的容积比例，也匹配早期机车单次运行的煤水携带量需求。在铸造工艺参照层面，模型上的锅炉筒体、烟筒、动轮轮毂、汽缸体等金属部件的分型面位置都做了隐性表达，可直接作为铸造模设计的参照样件，木质煤水车的栏板拼接结构也能为木质构件的成型工艺提供结构参考，走行部的连杆、曲柄销等运动部件的配合间隙，都按照实际装配公差做了等比例缩放，不会出现运动干涉的问题，可直接用于3D打印制作动态展示样件，也能作为结构设计人员了解早期蒸汽机车动力传递逻辑的直观参照。
