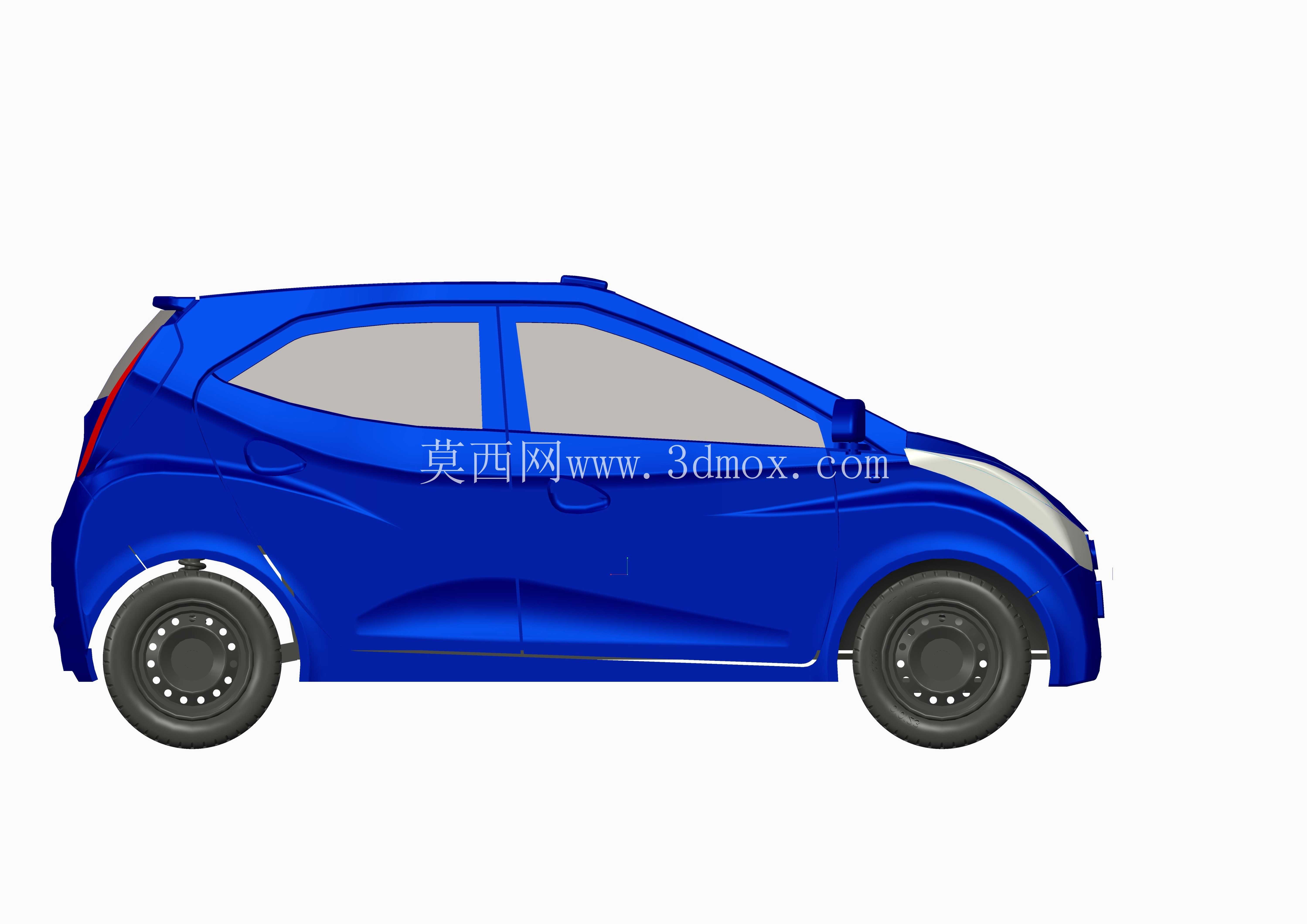

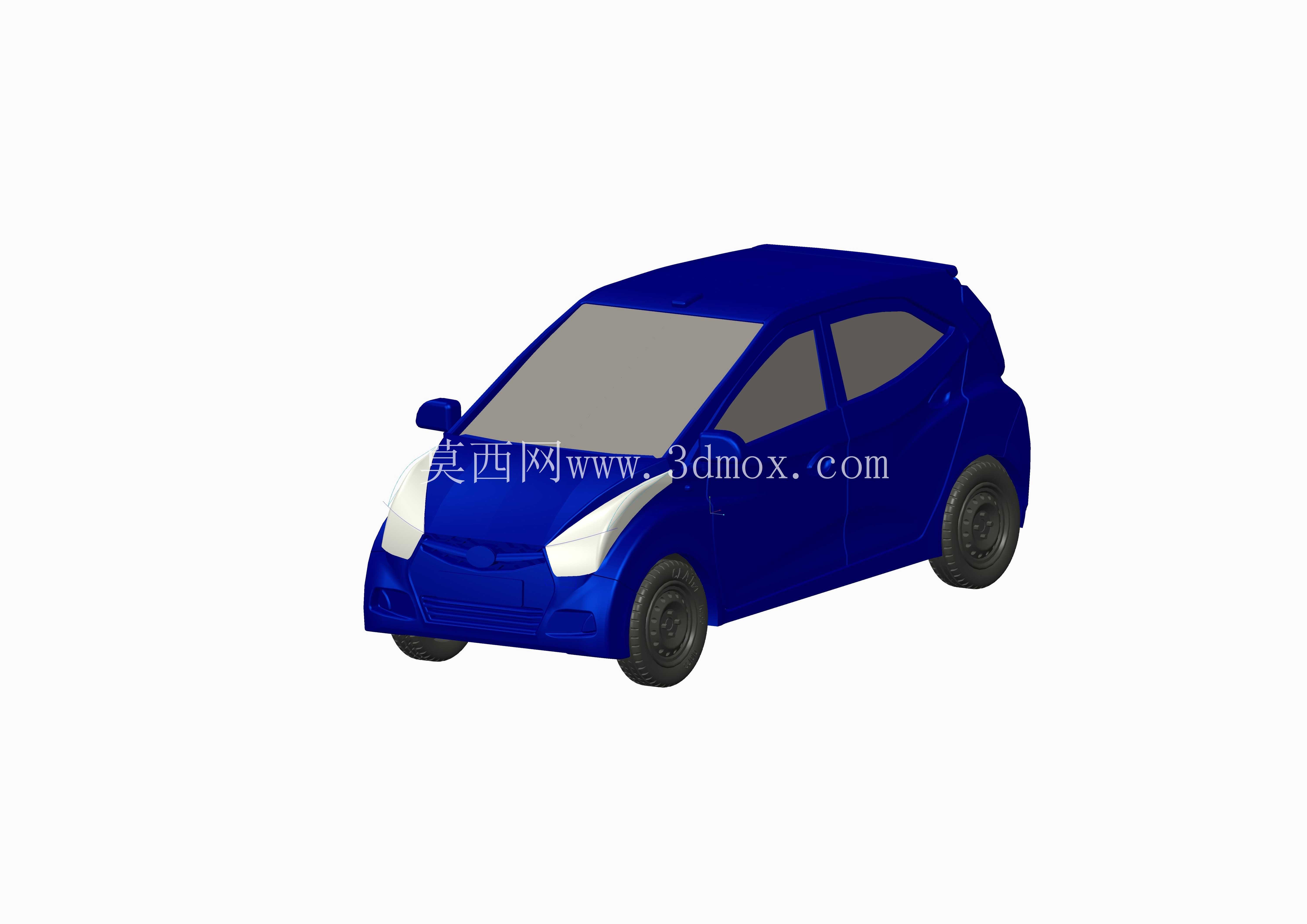

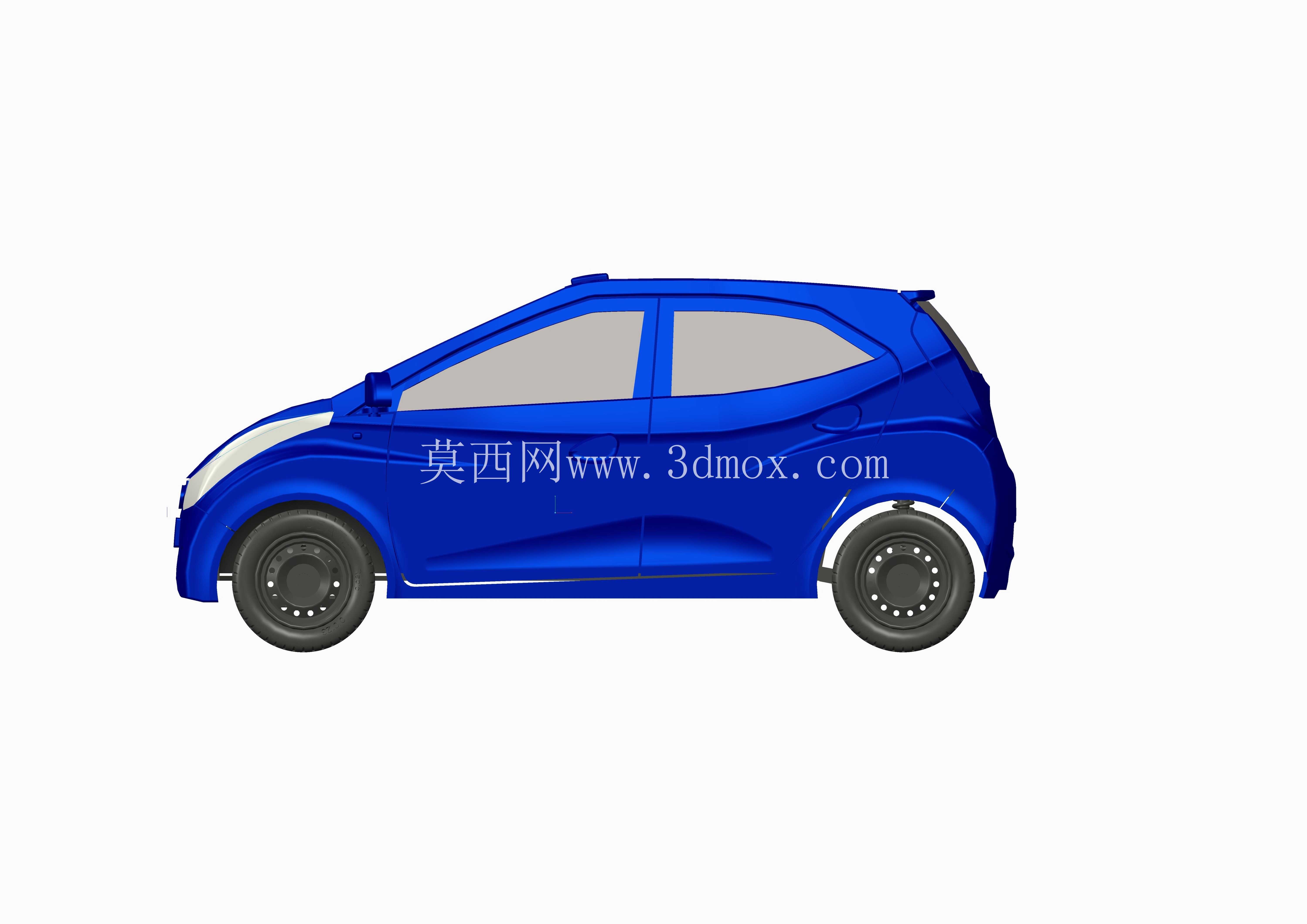

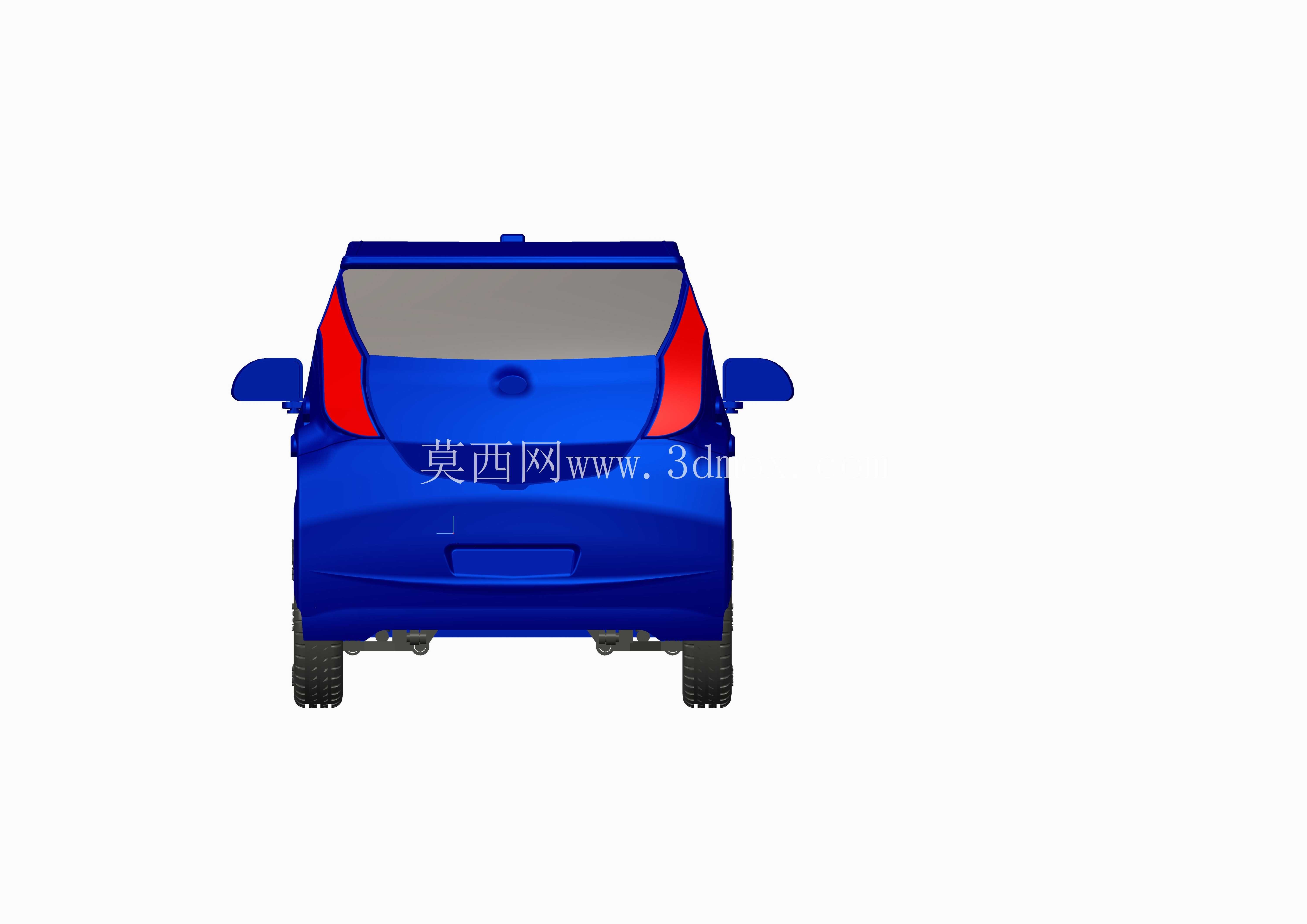

现代EON微型乘用车1:22缩小实体曲面建模

在微型代步乘用车的前期造型验证、教具开发以及周边衍生产品开发环节，等比例缩小的整车三维模型是衔接创意设计与实物落地的核心载体，本次完成的现代EON车型1:22比例模型，全程采用实体与曲面结合的建模逻辑搭建，完全贴合实车的外覆盖件曲面走势与结构装配关系，可直接对接3D打印、树脂翻模等小批量制作流程，也可作为整车结构教学的演示载体使用。

从实际应用场景来看，这类缩小比例的整车模型首先服务于车企造型部门的方案评审环节，相比全尺寸油泥模型，1:22的小比例模型制作周期短、调整成本低，可快速输出多版造型方案供团队比对曲面光影效果，验证前脸、侧围、尾部的线条衔接是否符合品牌家族化设计语言；其次在汽车文化周边开发领域，该模型可直接作为合金车模、拼装模型的开发母模，所有曲面的曲率连续度均达到G2级别，不会出现小比例模型常见的曲面凹陷、棱角失真问题，能精准还原实车的视觉特征；此外在职业院校的汽车构造教学场景中，该模型可拆解为外覆盖件、底盘行走机构、车窗玻璃等独立模块，帮助学员快速建立整车外形结构的空间认知，弥补实车教学中细节观察不便的短板。

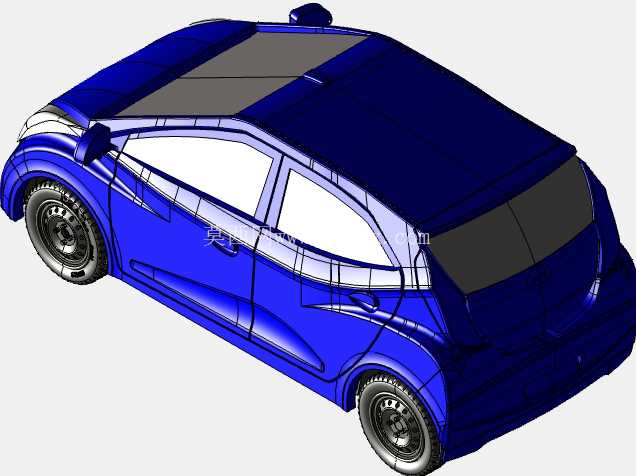

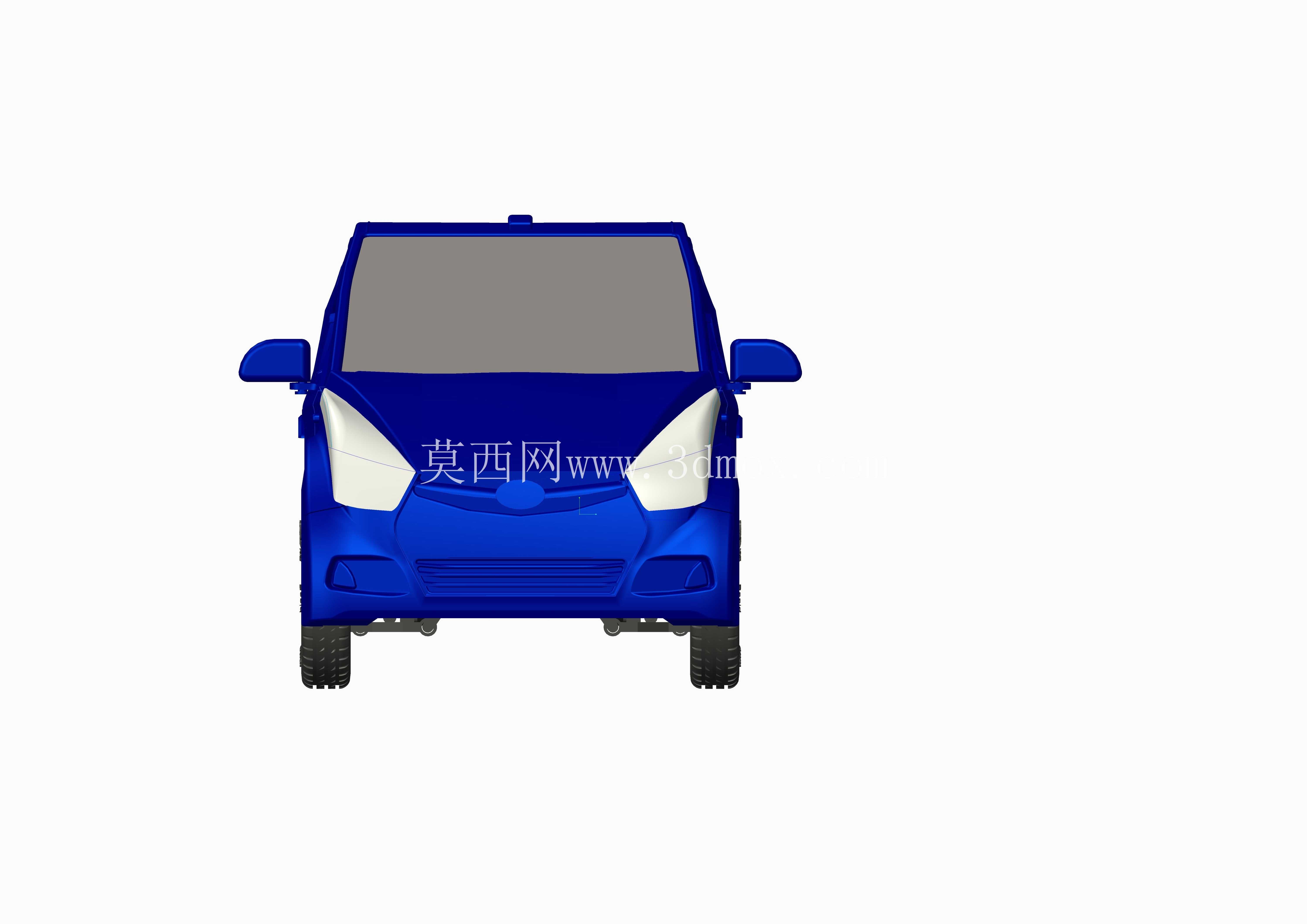

建模过程中没有采用单一的实体拉伸或者曲面面片拼接思路，而是针对不同部件的结构特性选择适配的建模方式：车身外覆盖件部分，先通过导入实车正侧视点云勾勒关键特征线，包括前脸的格栅轮廓、大灯的倾斜角度、A柱的倾斜弧度、轮拱的凸起走势，再通过边界混合、曲面合并的方式搭建整体外曲面，所有曲面交接处都做了曲率连续处理，避免后续渲染或者3D打印时出现棱角突兀的问题；底盘、轮胎、后视镜这类结构规则的部件，则采用实体建模方式，先绘制截面草图再通过拉伸、旋转、倒圆角完成基础结构，再添加轮胎花纹、后视镜安装座这类细节特征，保证部件的结构强度符合小比例模型的制作要求。

尺寸边界方面，严格按照1:22的缩放比例控制各部件参数，实车现代EON的整车长度为3515mm、宽度为1595mm、高度为1550mm，缩放后模型的整车长度控制在159.8mm、宽度72.5mm、高度70.5mm，所有外凸部件的边界都做了干涉检查：两侧后视镜外边缘距离车身中心线的宽度不超过38mm，前保险杠最前端距离前轮中心的水平距离为22mm，后保险杠最后端距离后轮中心的水平距离为20mm，轮拱与轮胎之间的间隙控制在1.2mm，完全匹配小比例车模的通用安装间隙标准，不会出现部件干涉、装配错位的问题。车窗部分的曲面单独拆分，厚度控制在0.8mm，既保证透光件的视觉效果，也避免打印时出现薄壁破损问题。

从功能特性来看，该模型的所有部件都做了独立分层处理，外覆盖件、车窗、轮胎、轮毂、后视镜均可单独导出，方便后续做分色处理或者结构改装：比如针对教具场景，可将底盘部分单独拆分添加简易的传动结构，演示车辆行走的基本原理；针对车模收藏场景，可在车身曲面基础上添加拉花、标识的贴合基准面，降低后续水贴制作的对位难度。建模过程中特意规避了小比例模型常见的特征丢失问题，比如前脸的进气格栅凹陷深度、大灯的内部分割线、车门把手的凸起高度都按照比例做了保留，不会因为尺寸缩小就简化掉关键识别特征，保证模型一眼就能识别出对应车型的设计特点。

在曲面质量校验环节，所有外覆盖件曲面都通过了高斯曲率分析，没有出现曲面褶皱、曲率突变的区域，拔模角度统一设置为3度，完全适配注塑、3D打印等主流的小批量制作工艺，不需要后续再做额外的工艺修补。轮胎部分的花纹做了适度简化，既保留了实车轮胎的花纹走向特征，也避免了过于细碎的结构导致打印时出现断纹、缺料问题，轮毂的辐条结构按照比例做了加厚处理，保证小尺寸下的结构强度，不会出现轻微磕碰就断裂的问题。
