现代汽车品牌标识立体金属造型

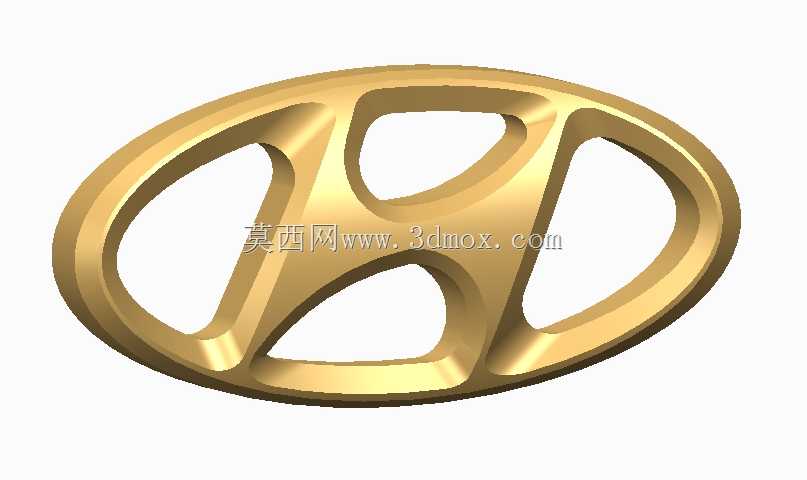

　　在整车外饰件开发流程里，车头格栅中央的品牌标识属于视觉优先级最高的外观件之一，这个现代品牌斜椭圆H形立体标识的数模，覆盖了从造型面重构到安装匹配的完整结构表达，可直接用于外饰件方案评审、展车样件制作以及周边改装配件的开发参考。日常工程场景中，这类标识件并非单纯的平面图案拉伸，主机厂量产版本多采用ABS基材表面镀铬或者亚克力嵌件注塑工艺，背面预留卡扣柱与3M背胶贴合面，装配在中网、尾门、轮毂盖、方向盘盖板等多个位置，不同安装点位的尺寸边界存在明显差异：前格栅处的标识外轮廓通常控制在120mm至160mm区间，尾门标识缩小至80mm至110mm，方向盘安全气囊盖板上的标识则控制在40mm至60mm，建模时需要针对不同点位单独缩放并调整背面安装结构，不能直接将外饰大尺寸标识硬套进内饰狭小空间。

　　从结构设计思路来看，这个数模优先还原了标识的立体光影特征：外层倾斜椭圆环并非等厚度圆环，环体截面做了渐变弧面过渡，边缘处厚度收窄至2mm左右，中心区域厚度抬升至6mm至8mm，配合内侧斜向H形字符的拔模斜度，电镀之后光线扫过表面会形成连续的高亮反光带，避免平面logo粘贴后出现的视觉单薄感。字符与外椭圆环之间的三处镂空区域是建模的核心难点，镂空边缘不能做成直角切口，所有内边都做了R0.8至R1.5的圆角过渡，一方面消除电镀过程中尖角位置的电流集中导致的镀层烧焦缺陷，另一方面也避免塑料件注塑时尖角处应力集中，车辆长期经历高低温循环后出现开裂。

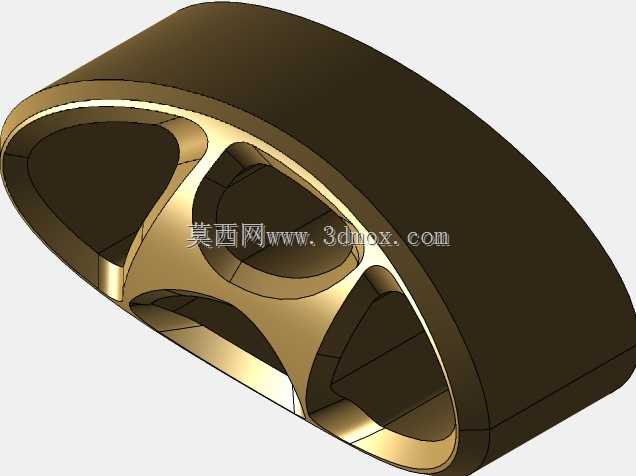

　　实际安装匹配阶段，标识背面的结构设计需要和安装基座协同：如果是卡扣式固定，背面要均匀布置3至4个十字加强筋连接的圆柱卡扣，卡扣外径匹配中网安装孔的6.2mm孔径，卡扣根部做R角加强，卡入后预留0.5mm的压缩量抵消整车振动带来的松脱风险；如果采用背胶粘贴方案，背面需要做一圈下沉0.3mm的胶贴槽，胶层厚度控制在0.8mm至1.2mm，既可以抵消安装面的轻微弧度误差，也能避免洗车高压水枪直接冲击胶层边缘导致起边。针对改装场景下的替换需求，数模的外轮廓基准面做了平整化处理，边缘预留0.2mm的装配间隙，安装后标识和格栅曲面的缝隙均匀控制在1mm以内，不会出现局部翘边、缝隙宽窄不一的外观缺陷。

　　在整车空气动力学与行人保护维度，这个标识的凸起高度也有明确约束：前格栅处标识突出格栅表面的高度不能超过8mm，边缘做圆滑过渡，避免行人碰撞时凸起件造成额外的划伤；内饰方向盘上的标识则要和气囊盖板表面保持齐平，凸起高度控制在2mm以内，防止气囊起爆时标识飞溅形成二次伤害。数模在曲面构建时采用G2连续的搭接方式，外椭圆环和中心H字符的衔接面曲率连续，导入渲染环境后赋予金属镀铬材质，可以直接输出展会宣传用的效果图，也可以导入加工模块生成五轴加工刀路，用于金属材质定制车标的小批量试制，覆盖从量产车配套到售后改装、展车道具制作的多类使用场景。
