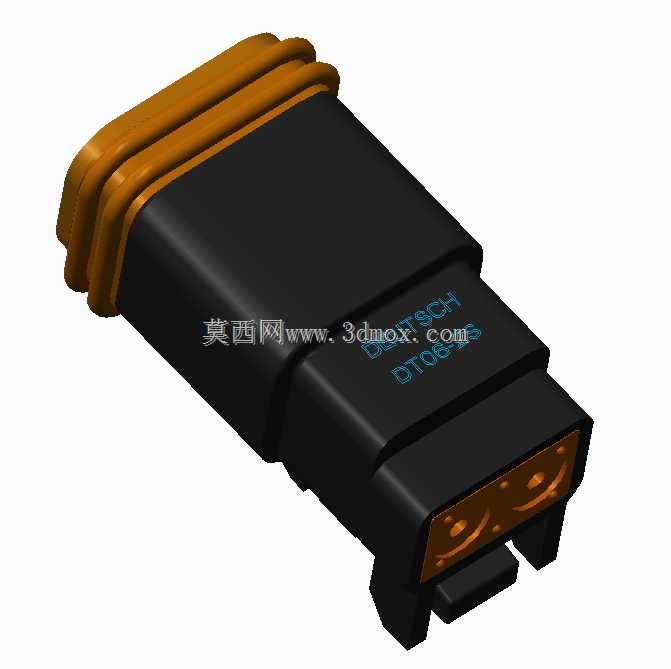

Deutsch DT06-2S防水连接器结构设计

　　在工程机械、商用车、户外工业设备的线束布设场景里，电气连接的可靠性直接决定整套设备的运行稳定性，尤其是在存在泥水飞溅、油污侵蚀、持续振动的恶劣工况下，普通插接件很容易出现接触不良、密封失效、针脚退针的问题，DT系列连接器正是针对这类高可靠性需求开发的工业级连接部件，本次呈现的DT06-2S是该系列里2芯规格的插座端部件。从实际使用场景来看，这类2芯连接器常被用于设备上小功率电气回路的连接，比如工程机械上的工作灯供电回路、传感器信号传输回路、商用车底盘上的电磁阀供电线路、户外光伏设备里的低压信号接线端，这类场景不需要大电流通断能力，但对连接的抗振性、密封性、插拔耐久性有明确要求，避免设备运行过程中因为线路松脱、进水导致的回路短路或者信号中断。

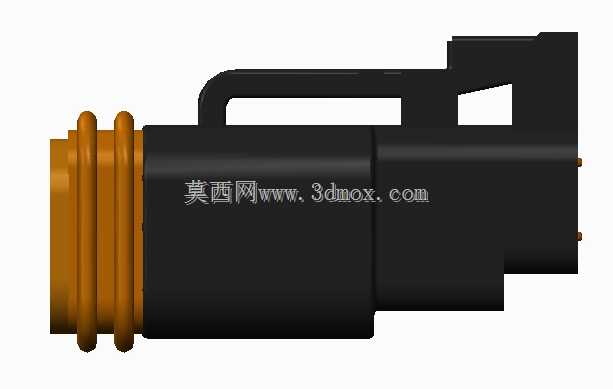

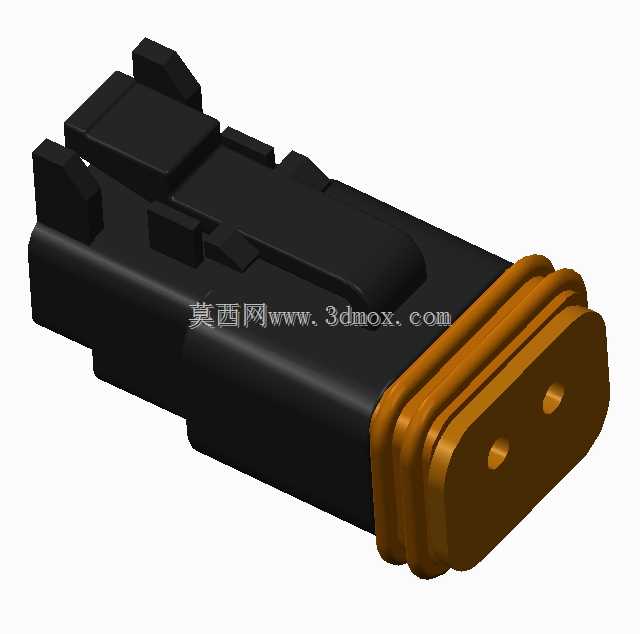

　　从功能特性上看，这款连接器的核心设计围绕密封、防松、易操作三个核心需求展开，插接端的多层橙色橡胶密封圈是实现IP67级密封的核心结构，当公端插头插入到位后，多层密封圈会分别贴合公端外壳的内壁与外壁，形成多道密封屏障，阻断水汽、粉尘进入接触腔的路径，即使在高压水枪冲洗、短时间浸水的工况下，也能保证内部接触件不受潮。外壳上的弹性锁扣结构是防松设计的核心，锁扣上的凸起卡点会在插接到位后卡入公端外壳对应的卡槽内，即使设备持续承受10-2000Hz的随机振动，也不会出现插接松脱的情况，拆卸时只需要按压锁扣的操作端就能顺利解锁，不需要额外的工具，适合现场维修操作。

　　外壳两侧的凸起挡边结构，一方面是为了增强外壳的结构强度，避免插拔过程中外壳受力开裂，另一方面也能在安装线束护套时提供定位支撑，让线束波纹管能和连接器尾部可靠固定，避免线束弯折处的应力直接作用在接触件的压接位置。从设计思路上看，整个部件采用全对称的结构布局，2个接触件安装孔沿连接器中心轴线对称分布，既降低了注塑成型时的模具复杂度，也能避免装配时出现方向错装的问题；外壳主体采用耐高低温的工程塑料材质，能在-40℃到125℃的温度区间内保持结构强度，不会因为低温脆裂或者高温软化，密封圈采用耐油橡胶材质，长期接触柴油、机油、液压油也不会出现溶胀变形，保证密封性能的长期稳定。从安装边界来看，这款连接器的整体外形为长条形结构，插接端为扁圆形截面，尾部为适配线束出线的矩形结构，安装时需要预留足够的插拔操作空间，尤其是锁扣按压侧需要预留至少10mm的操作空间，方便维修时手指按压解锁；尾部出线方向和连接器插接方向同轴，线束弯折半径需要大于线缆直径的5倍，避免线缆长期弯折导致的线芯断裂；连接器本身不需要额外的固定支架，依靠线束本身的走线固定即可，相邻连接器之间的安装间隙需要大于5mm，避免插接时出现干涉。

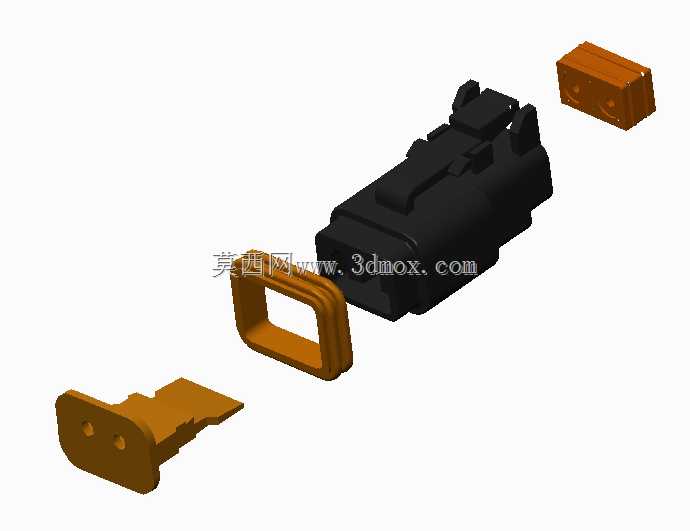

　　在结构建模过程中，需要重点关注密封圈的压缩量设计，每道密封圈的径向压缩量控制在15%-25%之间，压缩量过小会导致密封压力不足无法实现有效密封，压缩量过大会导致插拔力过大，同时加速密封圈的老化磨损；锁扣的弹性臂厚度需要根据材料的弯曲强度计算，保证插拔时的操作力在30-50N之间，既不会因为太松导致意外解锁，也不会因为太紧导致插拔困难；接触件安装孔的公差需要和适配的铜质插针公差匹配，保证插针插入后不会出现旷量，同时压接后的插针能被孔内的倒刺结构可靠固定，承受大于100N的拉脱力也不会从安装孔内脱出。这类连接器虽然属于电气系统里的小型基础部件，但每一处结构细节都直接影响整套设备的电气可靠性，在进行设备线束设计时，需要根据使用工况的环境要求、电流大小、安装空间选择对应规格的连接器，不能随意用普通民用接插件替代，避免在恶劣工况下出现连接失效的问题。
