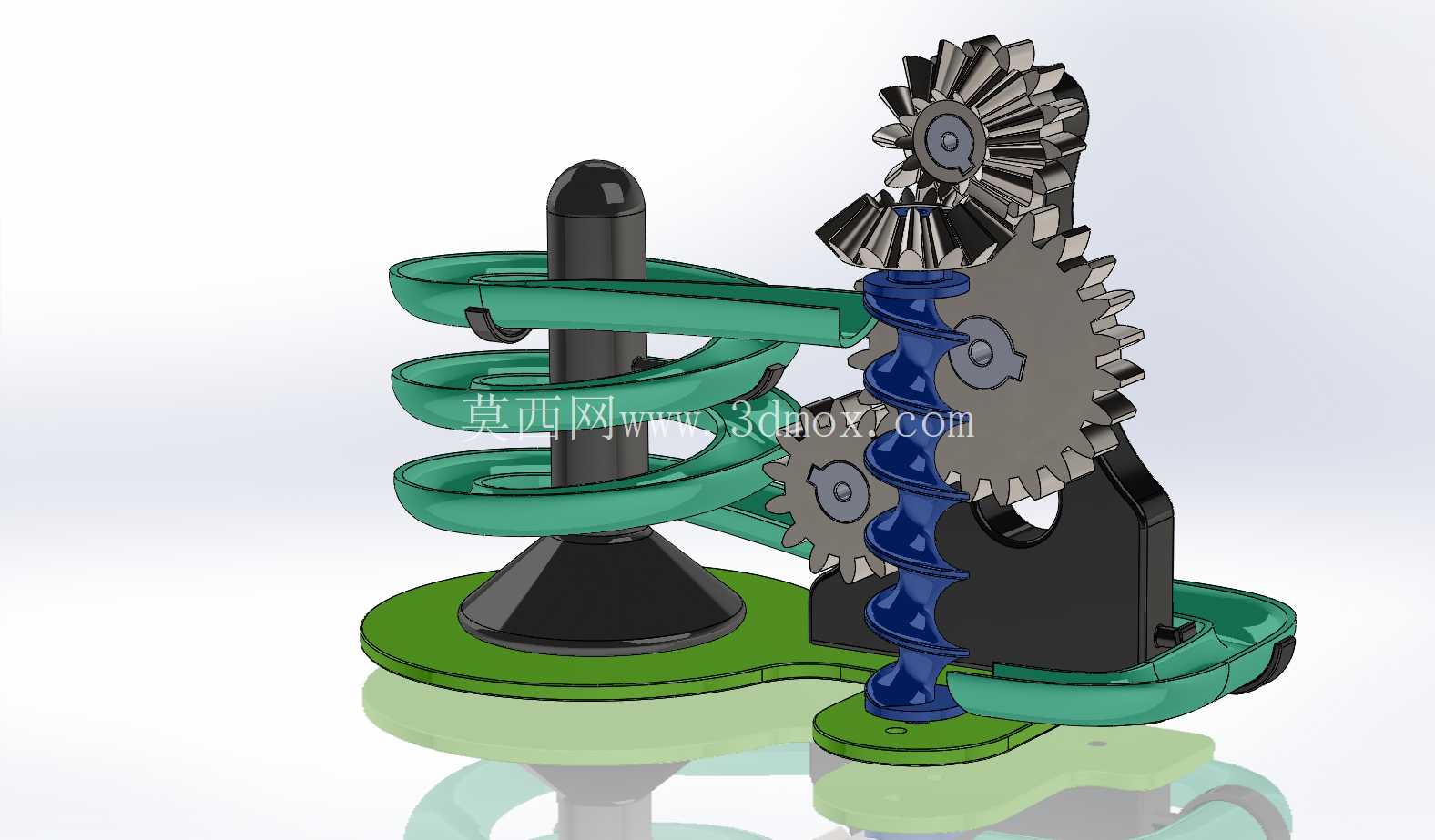

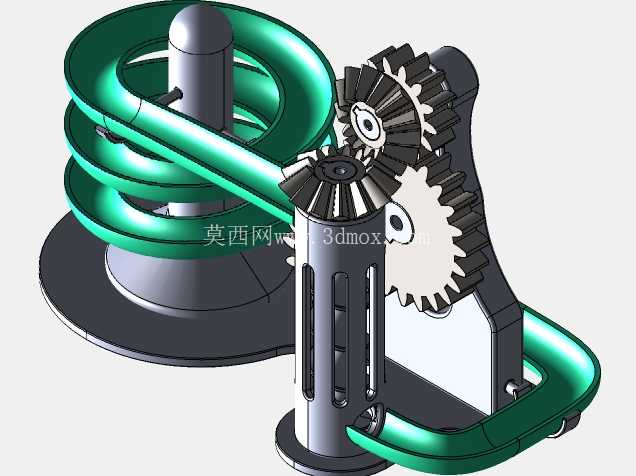

螺旋坡道锥齿轮传动演示机构

这套螺旋坡道配合锥齿轮组的传动结构，常被用于小型物料的循环输送演示、机械原理教学实训场景，也可作为微型升降输送设备的核心传动单元原型，适配轻工生产线上小尺寸工件的短距离爬坡转运、工位间循环流转需求，相比普通平皮带坡道输送，该结构依靠螺旋轨道的连续环绕设计，能在极小的占地空间内实现工件的垂直高度提升，同时搭配锥齿轮组的换向传动，可将单一方向的动力输入转化为螺旋轨道的驱动动力，无需额外布置多组动力源，大幅简化了小型输送单元的动力布局。

从结构设计逻辑来看，中心立柱作为螺旋坡道的核心支撑件，其底部与安装基座采用过盈配合加定位销的固定方式，保证螺旋轨道在连续运转过程中不会出现径向晃动，螺旋轨道的截面采用内低外高的微倾斜设计，角度控制在3度到5度之间，既能保证放置在轨道上的小型工件依靠重力沿轨道自然下滑，又不会因坡度过大导致工件滑行速度过快出现脱轨，轨道的边缘做了2mm高度的翻边处理，可阻挡工件在滑行过程中向外侧偏移，适配直径10mm到30mm范围内的小型柱状、块状工件输送。

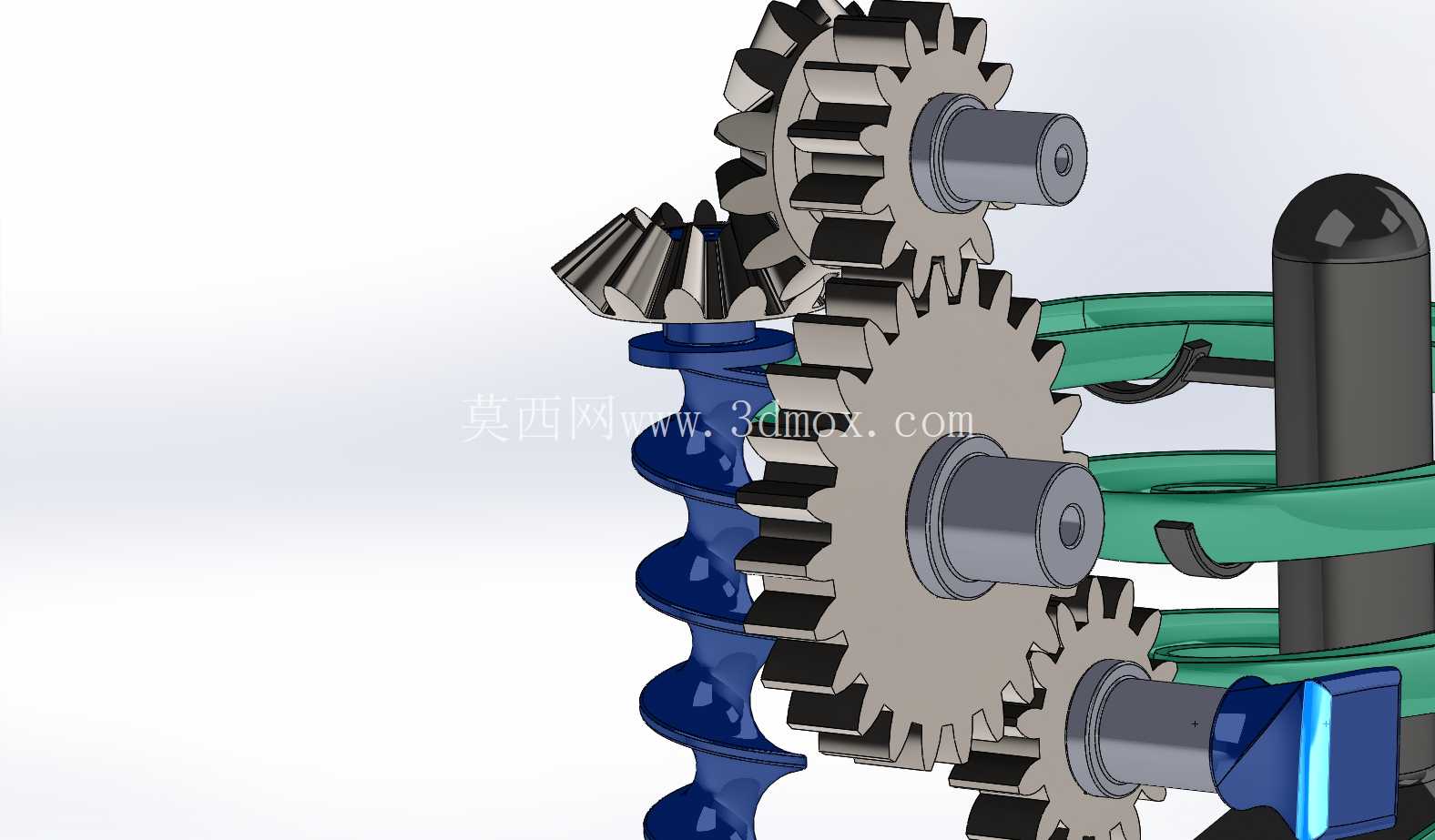

传动端采用三组锥齿轮依次啮合的布局，输入轴的动力通过第一组锥齿轮完成90度换向，带动螺旋轨道的驱动拨盘转动，拨盘上均匀布置的三个拨齿可卡入螺旋轨道底部的驱动槽内，带动整个螺旋轨道绕中心立柱做低速回转运动，剩余两组锥齿轮则作为同步传动单元，带动轨道末端的出料拨轮转动，当工件沿螺旋坡道滑行至末端时，拨轮可将工件平稳推送至外侧的出料溜槽，避免工件在轨道末端出现堆积卡滞。整个齿轮组的安装支架采用L型折弯结构，支架与基座之间设置了腰型安装孔，可在装配时调整齿轮副的啮合间隙，保证锥齿轮的啮合接触斑点沿齿高方向不小于40%，沿齿长方向不小于50%，降低运转过程中的齿轮磨损与传动噪音。

安装边界方面，整套机构的基座采用圆形铸铁底座，直径控制在180mm，整体垂直高度为220mm，螺旋轨道的最大回转直径为160mm，安装时需保证基座的水平度误差不超过0.1mm/m，避免螺旋轨道回转时出现偏重抖动，动力输入轴的轴端预留了标准联轴器安装位，可适配功率10W到30W的微型减速电机，输入转速建议控制在10rpm到30rpm之间，转速过高会导致工件滑行速度过快，转速过低则会降低输送效率。在实际应用场景中，该结构可直接集成到桌面级自动化实训台、小型零件分拣单元中，也可作为机械原理课程的具象化教学模型，帮助学习者直观理解锥齿轮换向传动、螺旋输送的工作逻辑，设计过程中对齿轮的齿形参数做了优化，采用等顶隙收缩齿设计，相比普通收缩齿，轮齿的小端齿厚更大，抗弯强度更高，能承受频繁启停带来的冲击载荷，同时螺旋轨道的内壁做了抛光处理，表面粗糙度达到Ra1.6，降低工件滑行时的摩擦阻力，对于表面易刮花的塑料类小型工件，还可在轨道内壁粘贴聚四氟乙烯耐磨胶带，进一步降低摩擦系数，减少工件表面损伤。

在装配调试环节，需先将中心立柱压装到基座的定位孔内，保证立柱的垂直度误差不超过0.05mm，再依次套装螺旋轨道的回转支撑轴承，轴承采用深沟球轴承，内圈与立柱过盈配合，外圈与螺旋轨道的中心套筒过盈配合，装配后需手动转动螺旋轨道，保证转动无卡滞、无轴向窜动，之后再安装齿轮组支架，调整锥齿轮的啮合间隙至0.1mm到0.2mm之间，间隙过大会导致传动回程误差过大，间隙过小则会加剧齿轮磨损，调试完成后在齿轮啮合面涂抹适量锂基润滑脂，即可完成整套机构的装配。
