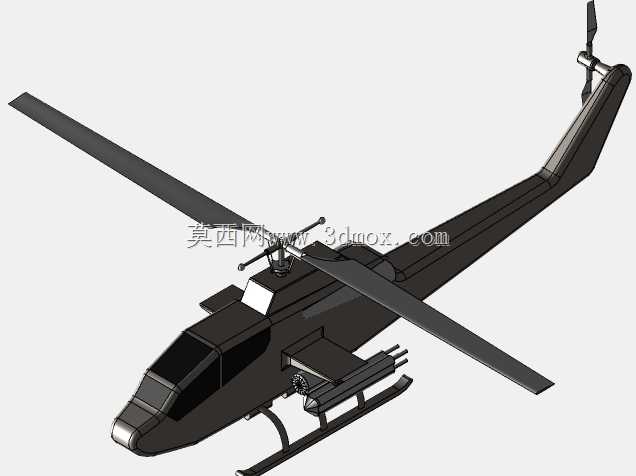

武装侦察直升机整机结构三维设计

这款武装侦察直升机的三维结构设计，核心围绕低空战术侦察、近距火力支援的实际作业场景展开，整体构型采用单旋翼带尾桨的经典布局，适配低空复杂地形下的机动飞行需求，机身主体采用窄体流线型设计，正面迎风截面经过反复优化，能够有效降低前飞过程中的空气阻力，同时窄体构型也能减少正面受弹面积，提升战场生存能力。主旋翼采用双叶大尺寸桨叶设计，桨叶翼型经过气动修型，在保证足够升力冗余的前提下，兼顾悬停稳定性与前飞效率，桨毂结构采用简化的跷跷板式构型，能够降低结构重量，同时减少维护复杂度，适配前线野外起降的作业条件。尾桨布置在尾梁末端右侧，采用垂直安装的小尺寸双叶桨，能够有效抵消主旋翼旋转产生的反扭矩，同时尾梁长度经过精准计算，保证尾桨推力的力臂足够，在侧风环境、大机动转向时仍能提供充足的航向操纵力矩。机身前部设置串列式双座座舱，座舱风挡采用多段式倾斜构型，既能够为飞行员提供良好的前向与侧向视野，也能通过倾斜设计降低阳光反光对观察作业的干扰，座舱下方的机头位置预留了光电侦察设备的安装接口，可根据任务需求挂载可见光、红外侦察载荷，完成目标搜索、定位与指引作业。机身中部两侧设置短翼挂架，挂架采用模块化接口设计，可挂载火箭弹发射巢、轻型反坦克导弹等不同载荷，挂架的安装位置经过重心配平计算，挂载不同重量载荷时不会过度影响整机的重心范围，保证飞行操纵的稳定性。起落架采用滑橇式构型，相比轮式起落架结构更简单，重量更轻，能够在无铺装的野外平地、草地甚至松软地面完成起降，滑橇结构本身也具备一定的缓冲能力，能够吸收硬着陆时的冲击载荷，保护机身主体结构不受损伤。尾翼部分采用垂直安定面与水平安定面组合的构型，垂直安定面能够提升航向稳定性，水平安定面布置在尾梁中段，能够在不同飞行速度下调整俯仰力矩，降低飞行员的操纵负荷。整个建模过程中，所有部件的安装边界都经过干涉检查，旋翼旋转范围、尾桨转动范围、挂架载荷摆动范围都预留了足够的安全间隙，操纵线系、动力传输路径的布置都贴合机身内部结构空间，没有出现结构冲突，可直接用于航空装备结构教学、旋翼机气动仿真分析、虚拟战术场景搭建等场景，也能作为小型无人直升机改型设计的结构参考。
