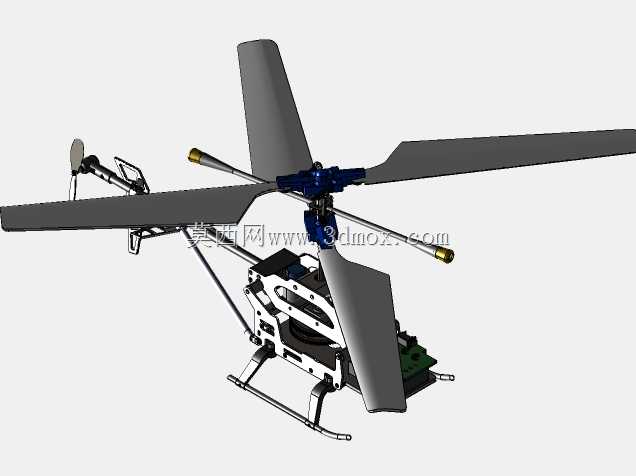

小型遥控直升机整机结构三维设计

这套小型直升机的三维结构设计，面向航模研发、小型无人飞行器结构验证场景搭建，可直接用于旋翼系统动力学仿真、机身结构强度校核的基础数模参考。从实际使用场景来看，这类小型旋翼飞行器既可以作为航模爱好者的改装基础载体，也能为微型侦察无人机、航拍小载荷飞行器的结构迭代提供原型参考，数模完整还原了从旋翼头到起落架的全部装配关系，没有做过度的结构简化，方便设计人员直接提取单个零件做受力分析或者改装迭代。

设计过程中优先考虑了旋翼系统的动平衡匹配，主旋翼采用四叶布局，每片旋翼的安装角调节结构都做了完整还原，旋翼头的铰接结构保留了真实的摆振、挥舞自由度，和实际小型直升机的操纵逻辑完全一致，避免了简化模型带来的仿真误差。尾旋翼部分采用独立的传动支撑结构，尾梁采用轻量化的杆式布局，在保证结构刚度的前提下尽可能降低尾部重量，调整整机的重心位置落在主旋翼轴的正下方区域，符合旋翼飞行器的重心配平要求。

机身主体采用框架式钣金拼接结构，预留了动力模块、控制电路板的安装空腔，安装边界尺寸完全匹配常规微型航模的动力组件规格，框架上的安装孔位都做了沉头设计，既可以满足螺丝装配的贴合要求，也能避免突出的螺丝头干涉旋翼转动或者其他运动部件。起落架采用滑橇式结构，两个支撑脚的弧度和离地高度经过匹配，既可以在降落时提供足够的缓冲形变空间，也不会因为高度过高抬高整机重心影响飞行稳定性，起落架和机身的连接位置做了加强筋结构，能够承受硬着陆时的冲击载荷，避免连接部位出现应力断裂。

整套数模的装配间隙都按照实际工程公差做了预留，运动部件之间没有出现干涉问题，旋翼转动范围内的所有结构都做了避让设计，尾传动杆的走线槽也在机身框架上做了预留，不管是做3D打印验证实物，还是做结构改装都可以直接使用，不需要再重新调整装配关系。
