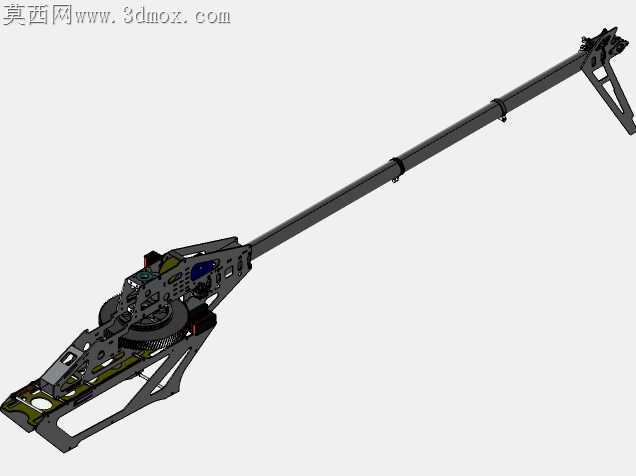

遥控直升机皮带传动尾旋翼改装结构

航模直升机轴传动尾桨在炸机时极易出现传动轴弯折、伞齿崩齿的连锁损坏，日常维护也需要反复校准传动轴同轴度，稍有偏差就会带来高速运转的震动问题，这套皮带传动尾桨转换结构正是针对这些实际使用痛点做的针对性设计。80度皮带惰轮的安装座是整套结构里加工精度要求最高的部分，铝件铣削时如果装夹应力释放不到位，轴承孔位出现0.02毫米以上的偏移，高速运转时皮带就会出现偏磨，飞满三个起落就会出现皮带起毛断裂的风险，设计时特意在轴承座外侧预留了0.1毫米的修配余量，装配时可以根据皮带实际跑合的轨迹做微量修磨，不用重新做整件替换。尾管固定座的夹块做了不对称的防滑齿设计，对应碳纤尾管的表面纹理，锁紧时不会因为皮带长期张紧带来的拉力出现尾管转动偏移，之前的轴传结构尾管夹块是对称光面，大动作飞行时经常出现尾管转位导致尾桨拉杆行程错位的问题，这个细节改动能直接降低炸机概率。皮带张紧调节的滑槽没有做通槽设计，而是在尾管靠近主机身的一端做了隐藏式的调节顶丝，外观看不到突出的调节螺丝，既不会在飞行中挂到杂草杂物，也能避免调节螺丝松动导致张紧力骤降。所有铝件的棱边都做了0.3毫米的倒角处理，不是为了外观好看，是装配时不会刮伤皮带的编织层，很多自制改装件忽略这个细节，皮带边缘被锐边割伤后很难提前发现，空中断皮带会直接导致尾桨失效。尾波箱的皮带导向轮做了微凸的弧面轮廓，皮带高速运转时会自动居中，不会出现跑边蹭到波箱内壁的问题，导向轮的轴承选用带防尘盖的型号，户外飞沙土场地也不会进沙导致卡滞。这套结构没有改动原机主机身的任何安装孔位，所有连接点都适配原厂的螺丝规格，不用额外打孔攻丝就能直接替换原有的轴传组件，装配时只需要注意皮带的张紧度调整到用手指按压有5毫米左右的形变即可，过紧会增加传动阻力缩短电池续航，过松则会出现高速跳齿的问题。实际飞行测试里，这套皮带传动的震动值比原厂轴传还要低，因为皮带本身能吸收一部分传动震动，尾舵的响应精度没有明显损失，炸机时就算尾管变形，皮带只会松脱不会出现传动部件的连锁损坏，维修成本能降低六成以上。
