印刷电路板绘图用Nema11微型Z轴进给机构

项目分类:通用机械零部件 发布时间:2020-06-29 ID:116164
  • 印刷电路板绘图用Nema11微型Z轴进给机构
  • 印刷电路板绘图用Nema11微型Z轴进给机构
  • 印刷电路板绘图用Nema11微型Z轴进给机构
  • 印刷电路板绘图用Nema11微型Z轴进给机构
  • 印刷电路板绘图用Nema11微型Z轴进给机构
  • 印刷电路板绘图用Nema11微型Z轴进给机构
  • 印刷电路板绘图用Nema11微型Z轴进给机构
  • 印刷电路板绘图用Nema11微型Z轴进给机构
  • 印刷电路板绘图用Nema11微型Z轴进给机构
  • 印刷电路板绘图用Nema11微型Z轴进给机构
  • 印刷电路板绘图用Nema11微型Z轴进给机构
  • 印刷电路板绘图用Nema11微型Z轴进给机构
  • 印刷电路板绘图用Nema11微型Z轴进给机构
  • 印刷电路板绘图用Nema11微型Z轴进给机构
  • 印刷电路板绘图用Nema11微型Z轴进给机构
  • 印刷电路板绘图用Nema11微型Z轴进给机构
  • 印刷电路板绘图用Nema11微型Z轴进给机构
  • 印刷电路板绘图用Nema11微型Z轴进给机构
  • 印刷电路板绘图用Nema11微型Z轴进给机构
  • 印刷电路板绘图用Nema11微型Z轴进给机构
  • 印刷电路板绘图用Nema11微型Z轴进给机构

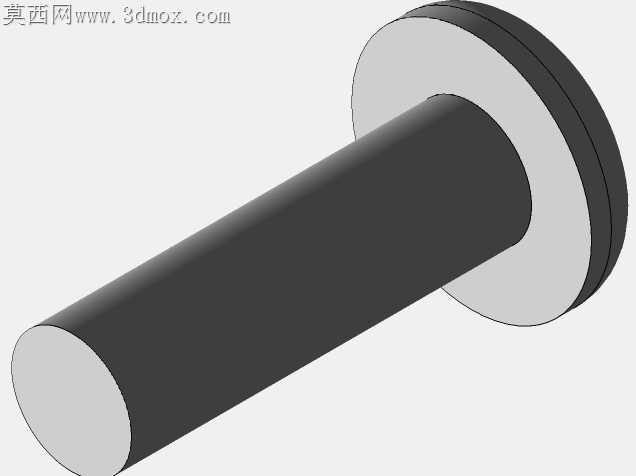

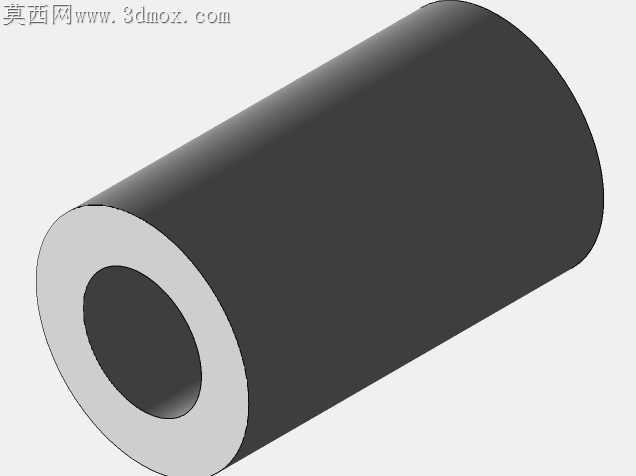

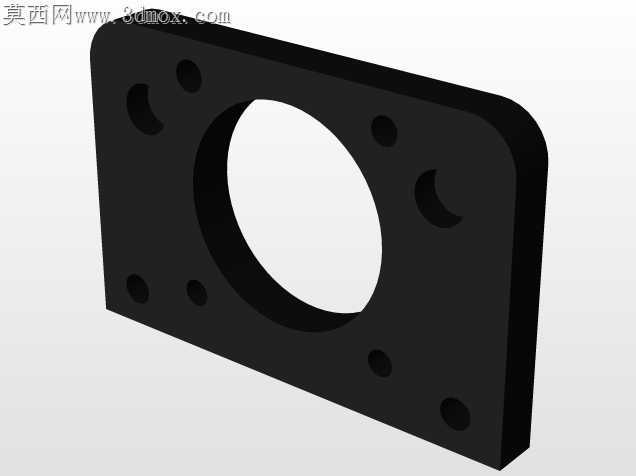

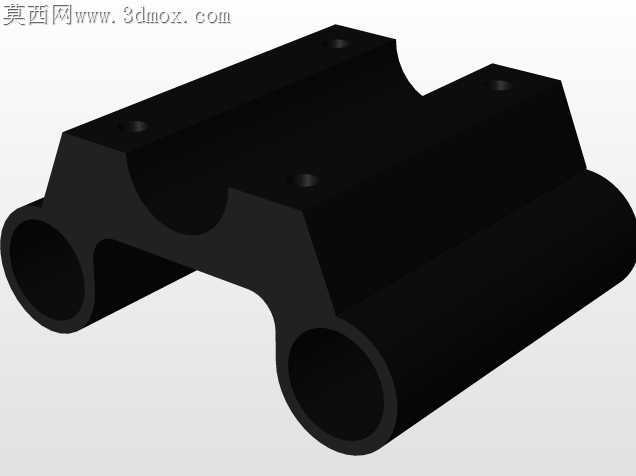

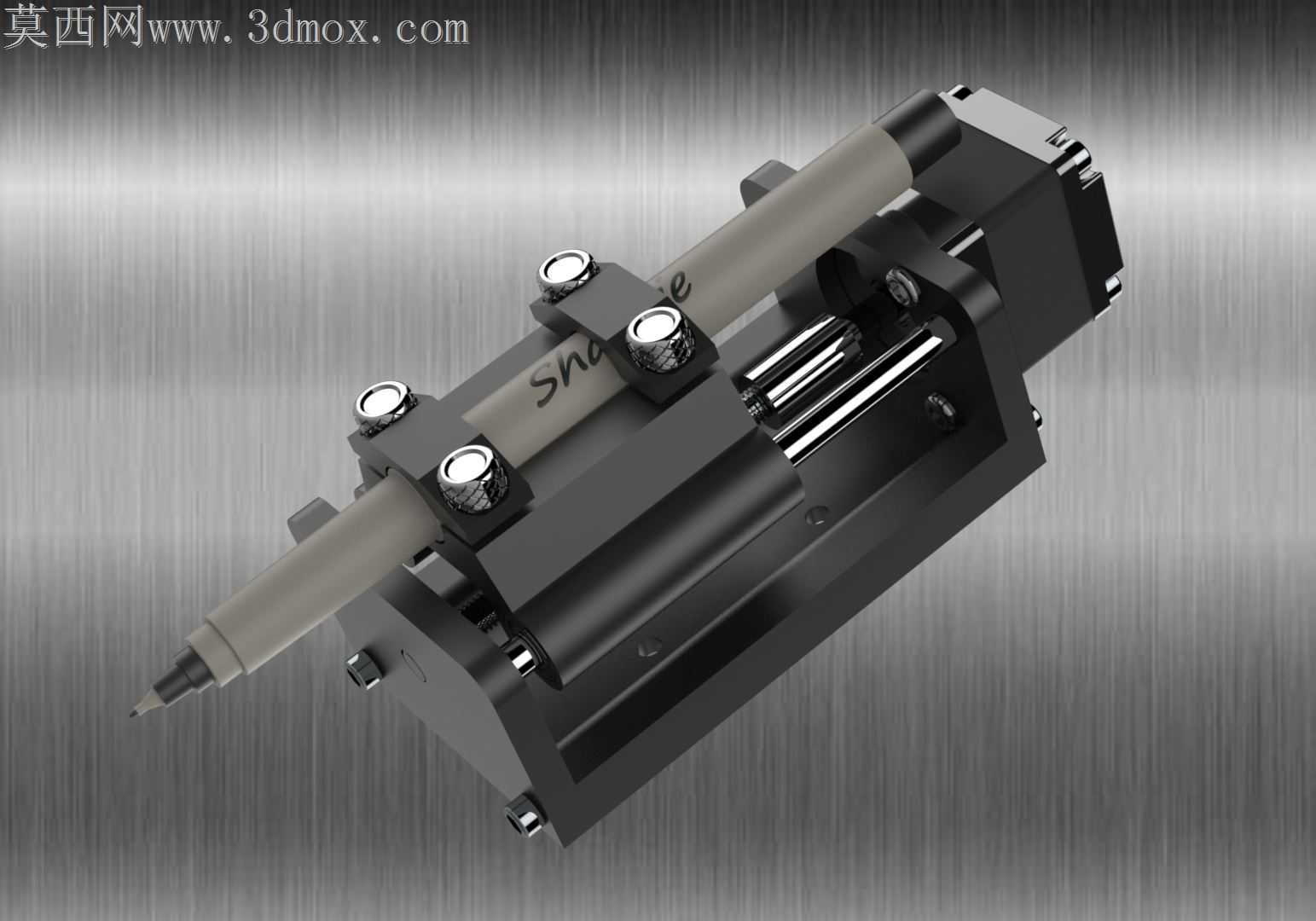

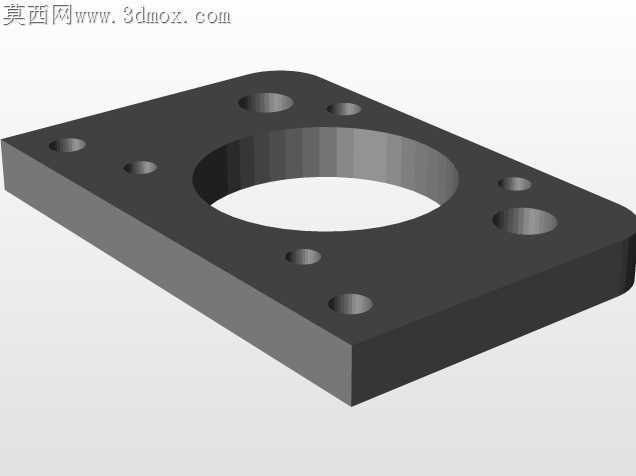

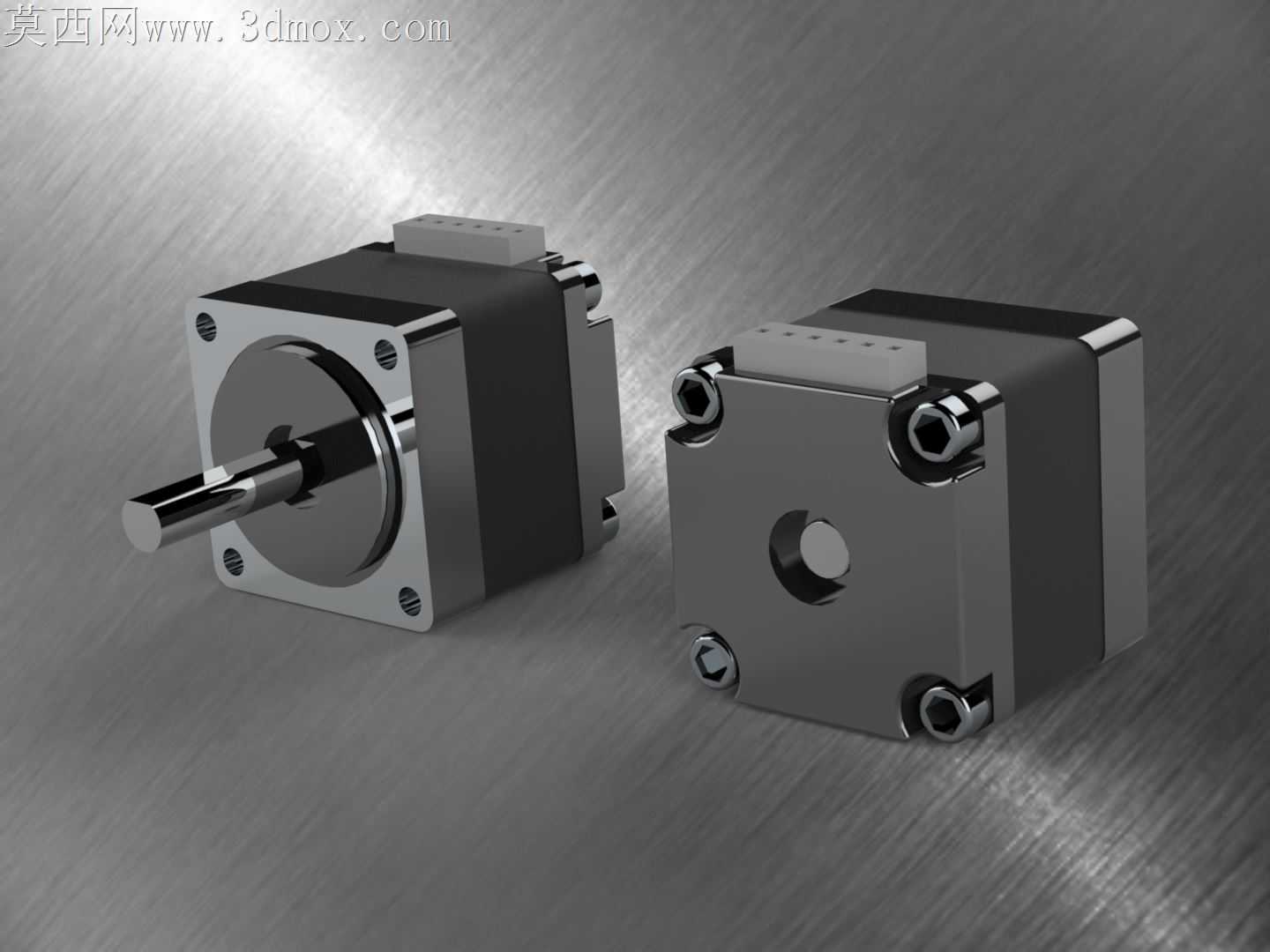

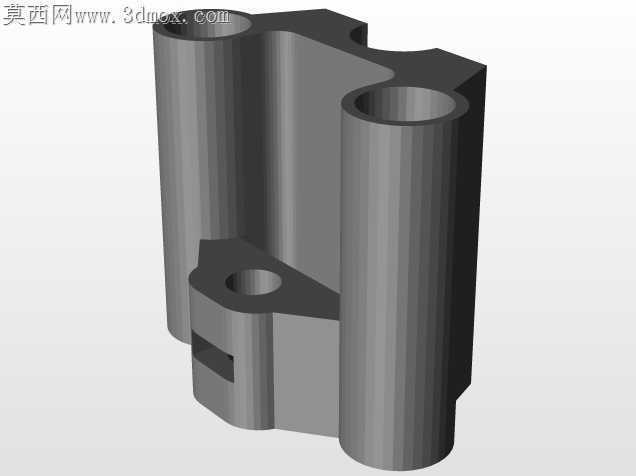

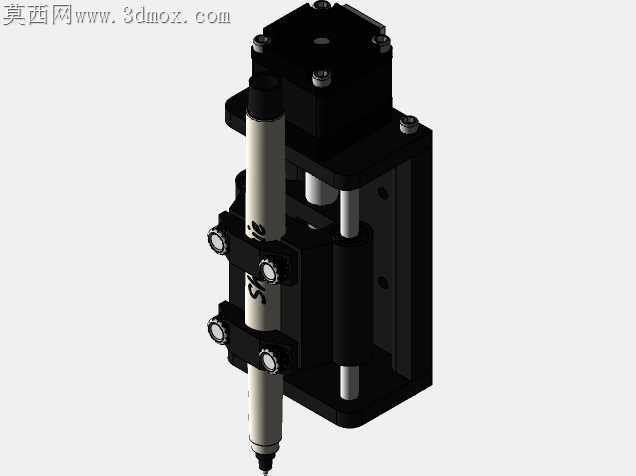

桌面级PCB绘图设备的Z轴进给一直存在小行程下的精度漂移痛点,常规微型滑台要么因为导轨跨距不足出现笔尖侧偏,要么因为锁紧结构冗余挤占绘图头的安装空间,这款适配Nema11规格的微Z轴结构,从加工适配的角度做了多处针对性的细节取舍。笔夹位置的三个锁紧螺钉孔位做了沉头深度的差异化处理,靠近笔尖的前侧沉头深度比后侧浅0.2mm,装配时锁紧螺钉不会突出夹块表面刮蹭到PCB板面的阻焊层,夹块内孔做了微小的锥度导向,更换不同直径的绘图笔尖时不需要反复调整同轴度,插装后自然对准进给轴线。两根平行导向光轴的安装座和滑台本体做了一体化的铣削成型设计,没有采用常见的分体式压块固定结构,避免了分体装配带来的光轴平行度误差,光轴和安装孔的配合公差选了H7/g6的小间隙配合,既保证滑动时无卡顿,又不会因为间隙过大出现笔尖的径向跳动。驱动侧的丝杠螺母座没有直接固定在滑台的安装平面上,而是在接触面预留了0.1mm的调整间隙,装配时可以微调螺母的同轴度,抵消丝杠加工带来的微小导程误差,避免滑台运行到行程两端时出现卡滞。滑台的主体壁厚做了非等厚设计,受力集中的笔夹安装侧壁厚比电机安装侧厚1.5mm,既保证了笔尖下压时的结构刚性,又不会因为整体加厚增加滑台的运动惯量,影响小行程下的进给响应速度。所有棱角位置都做了R0.5的小圆角处理,没有尖锐的加工毛刺,三维打印制作时不需要额外做大量的后处理打磨,STL文件的面片做了公差收敛处理,打印时不会出现层纹错位的问题,装配时所有配合面都预留了适合三维打印工艺的余量,不需要二次锉修就能完成组装。电机安装面的定位止口做了微小的倒角,Nema11电机装入时能自动对准中心,四个安装螺钉的过孔做了长圆槽设计,电机位置可以微调来张紧丝杠传动的连接部位,不需要额外添加张紧结构。滑台的行程限位没有额外加装光电开关,而是在滑台的两个极限位置设计了一体化的硬限位凸台,凸台接触面贴有薄型缓冲垫,避免硬碰撞带来的精度损失,整个结构没有多余的零散零件,所有部件都能通过常规的机加工或者桌面级三维打印制作,装配完成后笔尖的重复定位精度能控制在0.05mm以内,完全满足PCB板上绘制精细线路的进给要求,不会出现画线粗细不均或者断点的问题。
