RC直升机双面快开伞锁结构设计

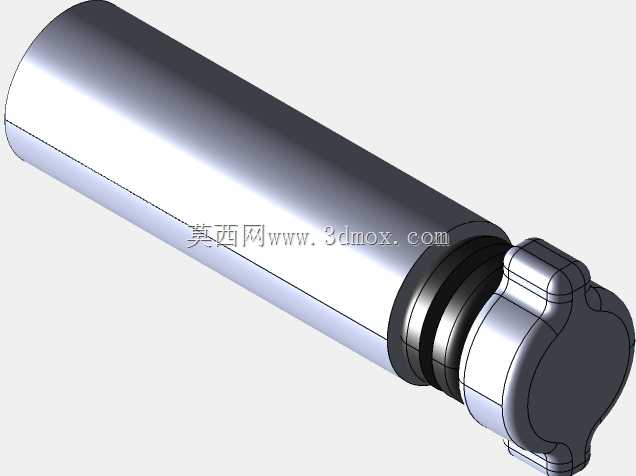

　　锁紧状态下载荷可均匀分布在两个对称的锁止凸台上，避免了单侧受力带来的局部应力集中问题，即便开伞瞬间出现偏载载荷，也不会出现锁舌崩断、脱开的失效情况。解锁动作上，设计将传统的提拉、按压式解锁改为90度旋转解锁，操作端做了滚花防滑的旋钮结构，飞行员在地面装伞时无需施加较大的按压力，仅需单手转动旋钮即可完成锁止与解锁动作，大幅缩短了赛前准备、伞包更换的操作时间，同时旋转式的动作逻辑也避免了飞行中气流扰动、机体振动带来的意外解锁风险——只有当旋钮转动到指定90度位置时，锁止凸台才会完全退入锁体内部，其余角度下锁舌始终处于伸出锁紧状态，从结构原理上杜绝了误解锁的可能。结构设计层面，锁体主体采用圆柱形一体化构型，在遥控航模直升机的飞行作业与特技训练场景中，伞降回收系统是保障高价值机体、机载设备安全的核心冗余部件，而伞锁作为连接机体与降落伞的关键执行件，其锁紧可靠性、解锁响应速度直接决定了应急回收动作的成败。传统单卡扣式伞锁在实际使用中常出现单侧受力偏载、解锁卡滞、薄壁结构受冲击变形等问题，尤其在大载重特技直升机高速俯冲、急停开伞的工况下，瞬间冲击力可达数倍机体自重，对锁体的结构强度、动作可靠性提出了极高要求。这款双面结构伞锁的设计，正是针对外场实际使用中暴露的各类失效问题做的定向优化。从功能逻辑上看，该伞锁摒弃了传统单侧卡扣的受力模式，采用双面对称锁紧结构，锁体与伞绳连接座的配合面做了整圈贴合处理，

　　外壁厚度相较传统版本做了加厚处理，通过有限元受力仿真可以看到，加厚后的筒壁在承受150N瞬间冲击载荷时，最大应力集中点的数值远低于常用航模铝合金材料的屈服强度，即便在低温户外环境下材料韧性略有下降，也不会出现筒壁开裂、变形的问题。锁体内部的旋转锁芯与外壁之间设置了两道环形密封槽，可加装O型密封圈，在雨天、沙尘外场飞行时，能阻挡水汽、沙尘进入锁体内部的旋转配合面，避免长期使用后出现旋转卡滞、锈蚀的问题，适配不同地域的外场使用场景。安装边界上，锁体的圆柱主体外径做了统一的航模标准尺寸设计，可直接适配市面上多数30级、50级遥控直升机的伞舱安装位，安装端采用同轴定位台阶设计，装配时仅需将锁体插入伞舱的预设安装孔，

　　通过侧面的紧定螺钉即可完成固定，无需额外做安装位的打磨、改装，降低了航模玩家的改装门槛。锁体前端的伞绳连接位做了圆角过渡处理，避免了尖锐棱角对伞绳的磨损，长期使用下不会出现伞绳被割伤、断裂的隐患。从实际使用的角度出发，这款伞锁的双面设计还兼顾了不同安装方向的适配性，无论伞舱布置在机体顶部还是侧部，都可以通过调整锁体的安装角度，让旋钮的操作方向朝向便于地面操作的一侧，不会出现安装后旋钮被机体结构件挡住、无法操作的问题。旋转解锁的行程也做了精准的限位设计，旋钮转动到锁止、解锁两个极限位置时都有明确的卡位手感，操作人员无需目视确认，仅凭手部触感即可判断锁体是否处于可靠锁紧状态，在夜间作业、快速转场的场景下，

　　这一细节设计能大幅降低操作失误的概率。锁体内部的复位结构采用了对称布置的弹性定位销，长期使用后定位精度不会出现明显衰减，经过上千次的锁紧解锁循环测试，锁止动作的一致性依然保持稳定，不会出现松旷、定位不准的问题。相较于传统的伞锁结构，这款设计没有采用复杂的多零件拼接结构，整个锁体的零件数量控制在个位数，日常维护时仅需定期拆开清理配合面的沙尘、涂抹少量润滑脂即可，无需复杂的调校、维护工作，非常适合航模外场使用的维护条件。在实际装机测试中，该伞锁在多次高速开伞测试中均保持了可靠的锁紧状态，解锁时无卡滞，伞体可顺利弹出，加厚的筒壁结构在多次开伞冲击后没有出现可见变形，旋转旋钮的操作力矩始终保持在合适的范围，既不会过松导致误触，也不会过紧导致操作费力。
