剖视结构行星齿轮传动装置设计

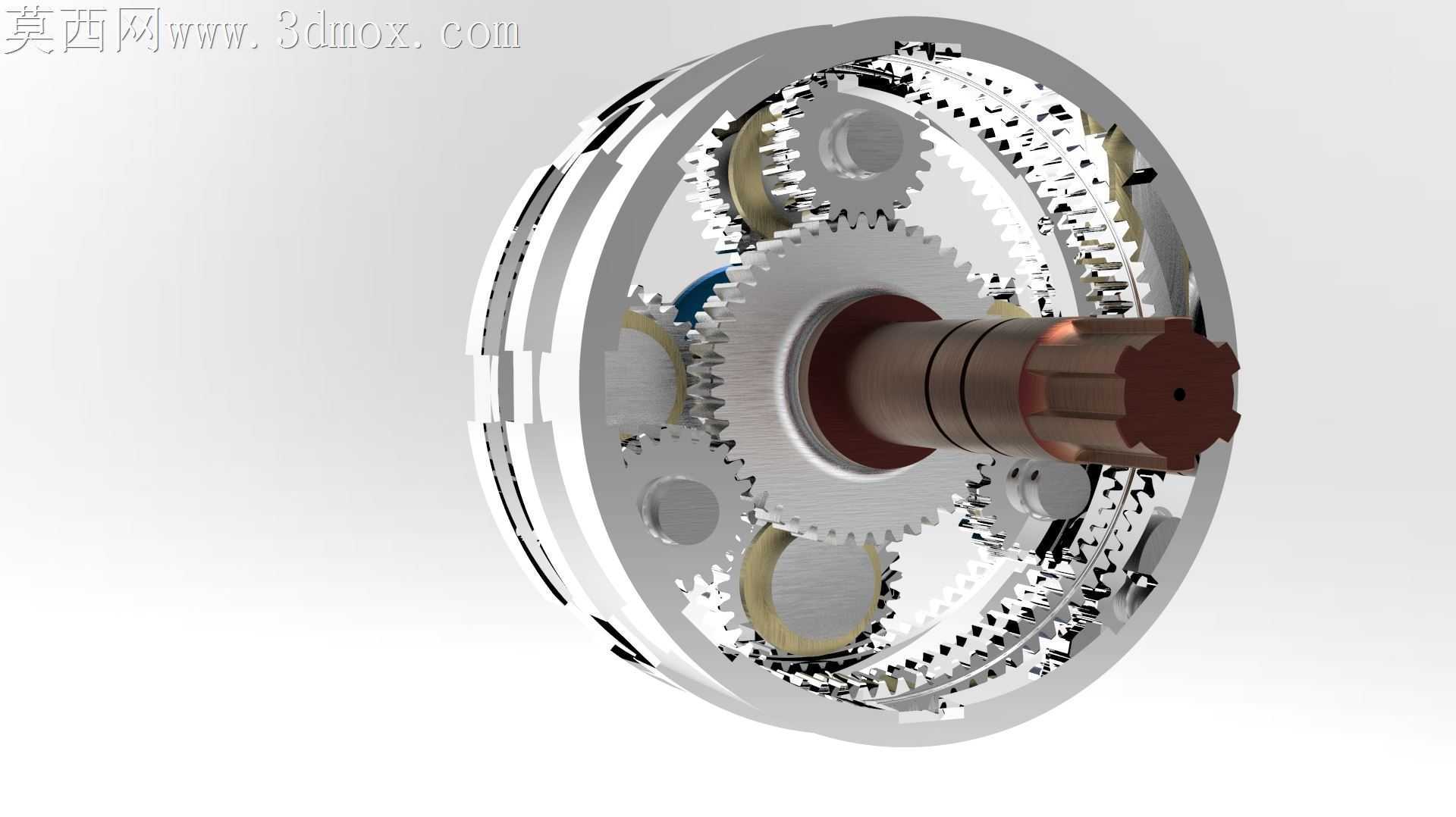

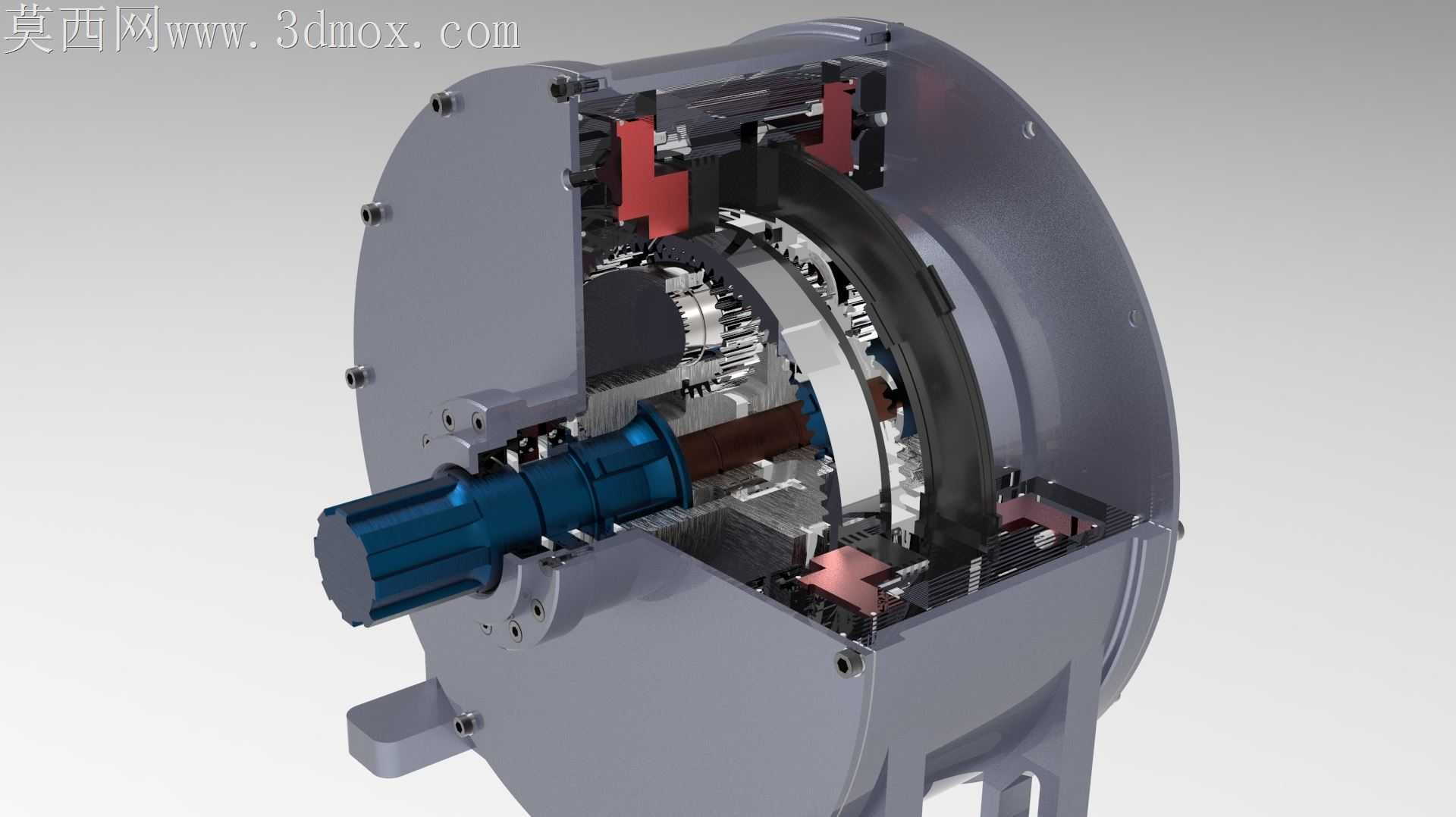

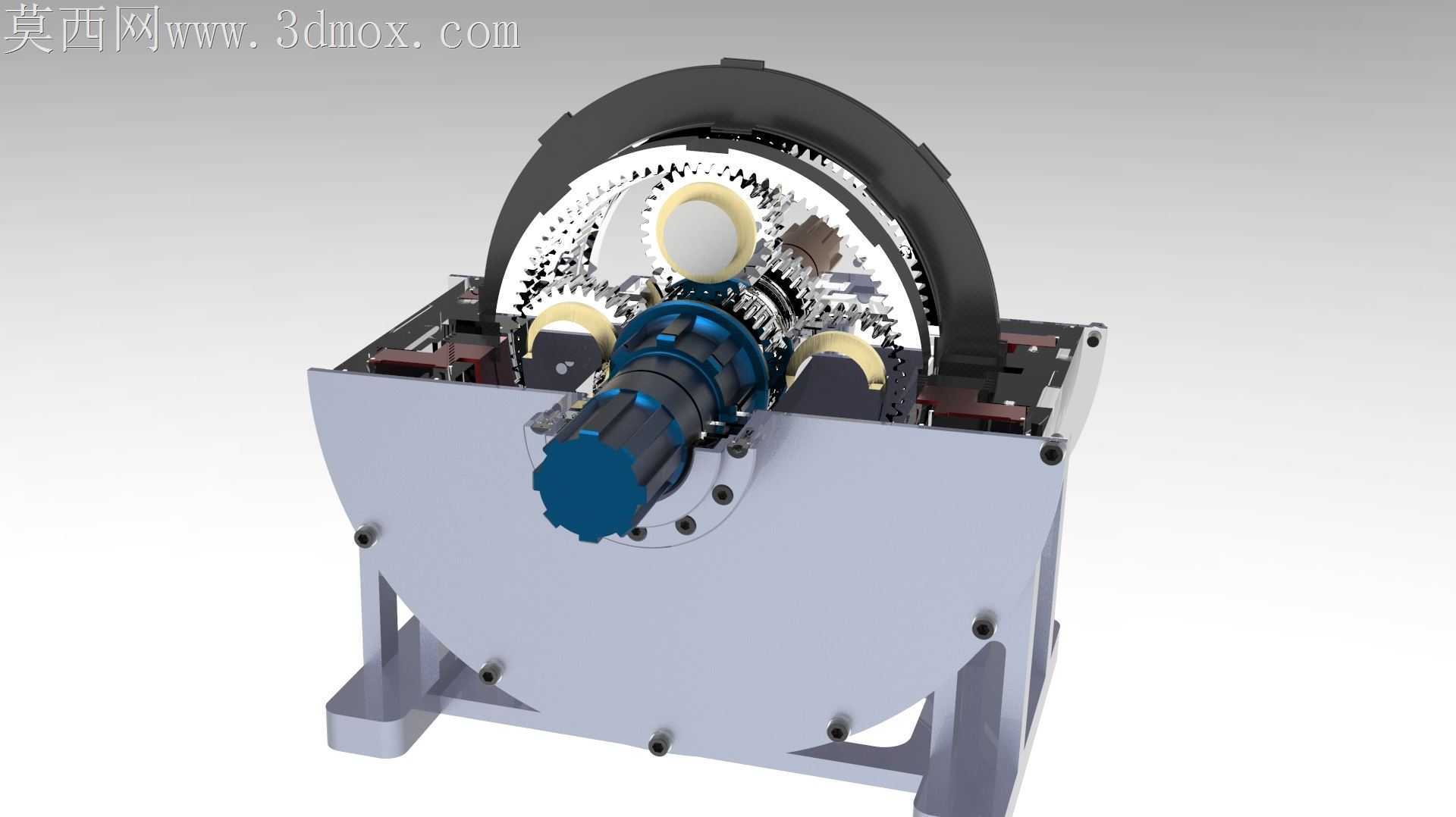

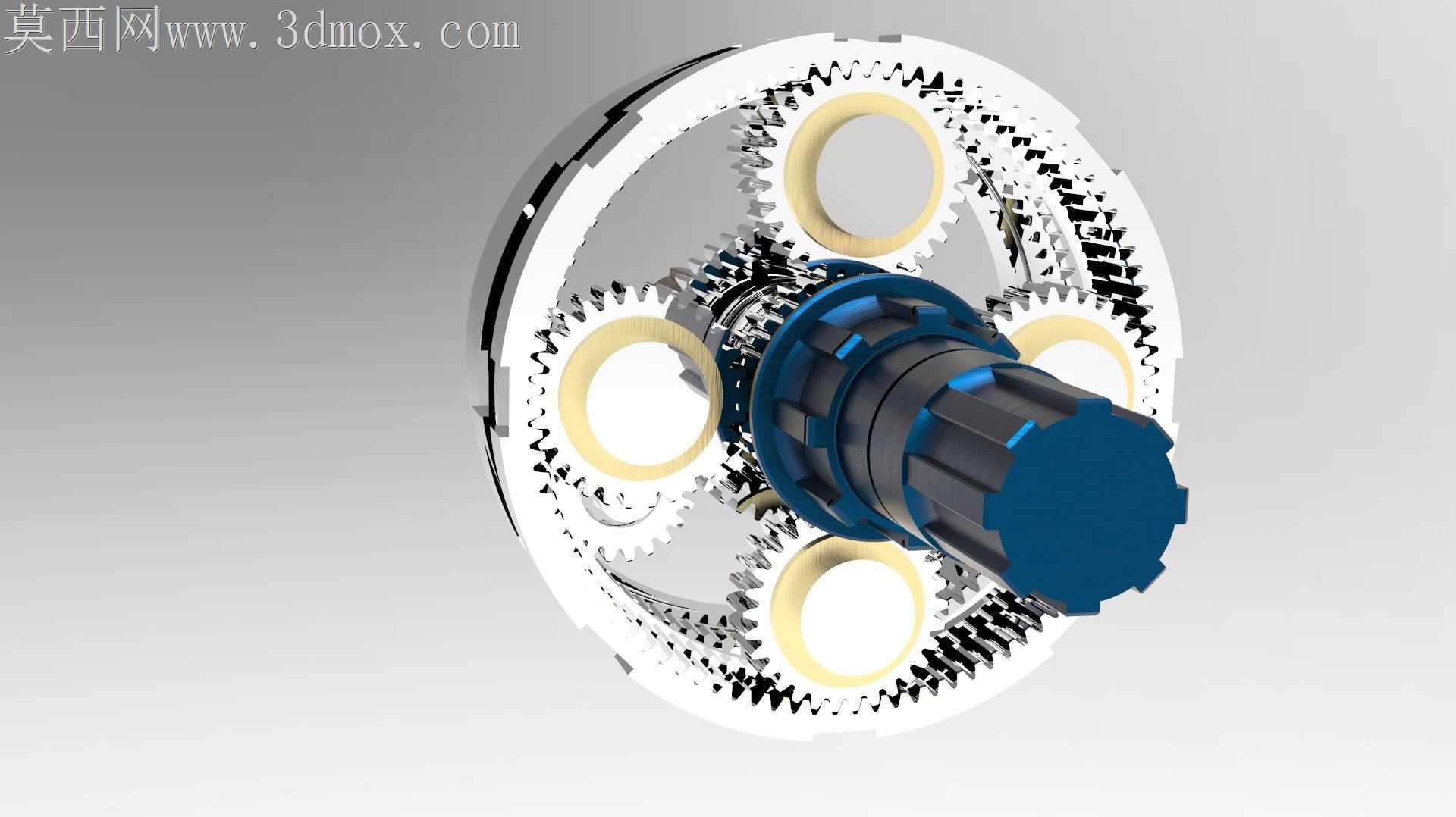

重载工况下行星齿轮箱的内齿圈偏载失效，一直是现场运维的高频痛点，这套剖视呈现的行星传动结构，在装配逻辑层面做了多处针对性的细节调整，能有效降低偏载带来的齿面磨损风险。输出端的花键轴与行星架的配合段，特意预留了微米级的轴向窜动间隙，不会因为加工时的同轴度累积误差，导致行星轮与内齿圈的啮合面出现单侧压紧的情况，花键齿侧的修形量也做了匹配，能抵消轴系受载变形带来的啮合错位。多片式摩擦离合器的叠片组排布，和行星轮系的输入端做了同轴度基准统一，每片摩擦片的内花键与输入轴的配合公差选了过渡配合，既不会因为间隙过大出现运转时的片体晃动，也不会因为过盈量太大导致装配时压装困难，叠片组的压紧活塞与壳体的密封槽位置，刚好避开了行星轮公转时的润滑油甩油路径，不会出现密封件长期被高速油流冲刷导致的过早老化。壳体的剖分面连接螺栓排布，特意避开了内部润滑油道的走向，螺栓孔的沉头深度做了统一管控，不会出现螺栓拧紧后凸出壳体内壁，剐蹭到旋转的行星架外缘的情况，壳体上的定位销孔位置选在轴承座的刚性加强筋处，装配时能直接以轴承孔为基准找正，不用反复调整剖分面的错位量。行星轮的销轴与行星架的安装孔，采用了分组选配的装配逻辑，同一组行星轮的销轴直径差控制在极小范围内，能保证三个行星轮同时均匀分担载荷，不会出现单个轮齿受载过大出现断齿的情况，销轴端部的挡圈槽位置做了加深处理，挡圈装配后不会因为轴系窜动脱出。输入端的连接法兰与壳体的配合止口，做了小角度的导入锥面，现场对接动力端时不用反复吊装调整对位，能大幅缩短现场装配的耗时，法兰端的密封槽选用了梯形截面的密封圈槽，相比普通矩形槽，密封圈在受挤压时不会出现翻边挤裂的问题。内部的润滑油道开孔位置，正对着行星轮与太阳轮的啮合点，运转时压力油能直接冲到啮合面带走热量，不会出现高速运转时齿面温度过高导致的油膜破裂，油道的转角处都做了圆弧过渡，不会出现润滑油流动时的阻力陡增，保证各个润滑点的供油量充足。
