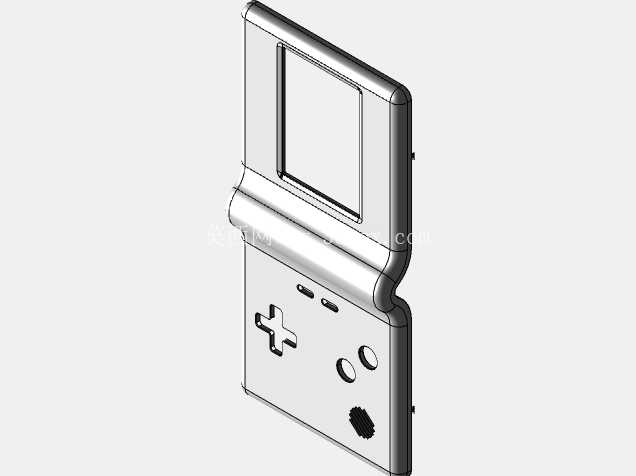

复古折叠掌上游戏机外壳结构设计

　　该壳体为折叠式掌上娱乐设备的上下盖组合结构，整体采用翻盖铰接设计，上下壳体通过中部的铰接转轴结构实现开合动作，闭合状态下整体为规整的长方体形态，边角做圆弧过渡处理，避免握持时的硌手感，同时减少跌落时的应力集中风险。下壳体作为操作承载主体，正面布局十字方向按键、两枚圆形功能按键、一枚小型功能选择按键以及下部的扬声器出声孔区域，按键安装位预留了标准的按键行程间隙与卡扣固定位，方向键采用十字连体结构，适配常规的硅胶按键导电胶安装尺寸，圆形功能按键的沉台深度与按键帽高度匹配，保证按压时的行程反馈清晰，不会出现卡滞问题。

　　上壳体作为显示承载区域，正面预留矩形显示屏安装窗口，窗口边缘做阶梯沉台设计，用于贴合固定显示屏保护面板，沉台的台阶高度与常规亚克力保护面板厚度匹配，安装后保护面板与壳体表面齐平，不会出现凸起或凹陷的装配误差。上下壳体的铰接部位采用圆弧过渡的转轴容纳结构，转轴安装腔预留了足够的走线空间，用于连接上下壳体之间的显示屏排线与按键连接线，铰接部位的转动间隙控制在合理范围，开合时不会出现松动晃动感，同时能在任意开合角度保持稳定的停留状态，适配不同使用场景下的观看角度需求。壳体的壁厚设计遵循注塑成型的均匀壁厚原则，整体壁厚保持一致，避免出现壁厚突变导致的缩痕、翘曲等成型缺陷，壳体内部设置了多处纵横交错的加强筋结构，在不增加整体壁厚的前提下提升壳体的结构强度，加强筋的厚度控制在壁厚的0.6倍左右，避免筋位背面出现缩印影响外观质量。壳体的合模面设置在侧边的中部分型位置，分型线做了隐藏式设计，合模后不会出现明显的段差，外表面的脱模斜度控制在合理范围，保证注塑成型后能顺利脱模，同时不会影响外观面的质感。

　　壳体的安装固定采用卡扣与螺丝结合的方式，上下壳体的边缘设置了多组均匀分布的卡扣，用于装配时的预固定，同时在壳体内部的螺柱位置预留了螺丝安装位，用于最终的锁紧固定，螺柱根部做了圆角过渡处理，避免应力集中导致螺柱断裂，螺柱的高度与螺丝长度匹配，保证锁紧后不会出现螺丝顶穿壳体表面的问题。该壳体的实际应用场景为复古款掌上娱乐设备，整体尺寸适配单手握持的操作需求，宽度与成年人手掌宽度匹配，握持时手指能自然覆盖到按键区域，操作时无需频繁调整握持姿势。下壳体的背部设置了电池仓的安装位，电池仓盖采用卡扣式固定结构，更换电池时无需借助工具即可开启，电池仓的尺寸适配常规的充电电池规格，仓内设置了电池正负极的定位挡块，避免电池装反导致的电路损坏。

　　壳体的出声孔区域采用密集的小圆孔阵列设计，开孔的大小与分布密度兼顾出声效率与防尘需求，开孔位置对应内部扬声器的安装位，保证声音传出时不会出现遮挡导致的音质发闷问题。在设计过程中，充分考虑了注塑成型的工艺性，所有的转角位置都做了圆角处理，避免尖角位置出现应力集中导致的壳体开裂，同时也能改善塑料熔体在模腔中的流动状态，减少填充不足、熔接痕等成型缺陷。壳体的表面采用哑光晒纹处理，设计时预留了晒纹的脱模斜度余量，避免脱模时刮花表面纹理。上下壳体的配合间隙控制在均匀的0.1mm范围内，既保证装配后的外观缝隙均匀美观，又不会因为间隙过小导致装配困难，或者间隙过大出现晃动异响的问题。铰接部位的转轴阻尼经过结构优化，通过转轴与轴孔的过盈配合量调整阻尼大小，保证开合时的手感适中，既不会因为阻尼过小导致上盖自行闭合，也不会因为阻尼过大导致开合费力。按键区域的按键孔与按键帽的配合间隙控制在合理范围，按压时不会出现偏磨卡滞的问题，按键的行程高度符合人体工程学设计，长时间按压操作不会出现明显的疲劳感。显示屏窗口的沉台位置设置了双面胶粘贴的定位挡边，粘贴保护面板时能快速定位，不会出现粘贴偏移的问题，挡边的高度略低于保护面板厚度，粘贴后保护面板表面与壳体表面齐平，不会出现刮手的凸起边缘。
