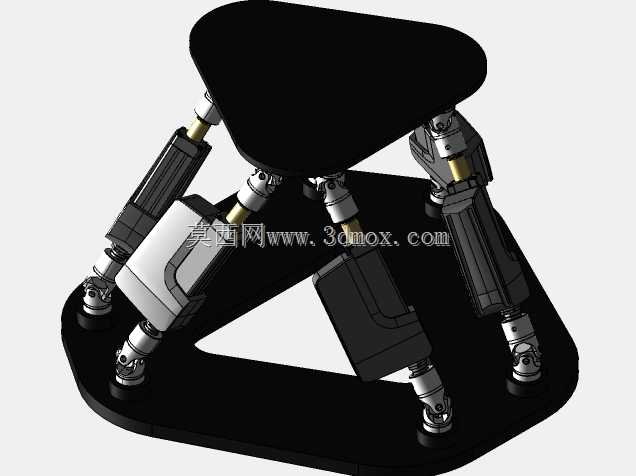

六自由度并联运动斯图尔特平台结构

这套并联机构采用上下双三角构型的安装基板设计，上下平台均为等边三角形布局，六个伺服电动缸通过虎克铰分别铰接在上下平台的铰接点位，每两个驱动缸为一组对应三角基板的一个边角位置，形成稳定的三角支撑受力结构，相比圆形基板的同规格平台，三角构型的铰接点定位更易保证加工同轴度，安装调试时的基准找正效率更高。日常应用场景中，这类机构常被用于飞行模拟器的运动体感模拟、精密光学设备的位姿微调、多轴振动测试台的激振输出、船舶设备的海浪运动补偿，还有部分工业装配场景里用来实现复杂空间轨迹的对位动作，相比串联式多轴机构，并联结构的整体刚性更强，负载自重比更高，末端执行件的运动误差不会像串联结构那样逐级累加，动态响应速度也更适配高频运动的工况。设计过程中优先考虑了驱动缸的行程匹配与铰接点的运动干涉规避，每个电动缸的两端铰接副都预留了足够的摆动角度余量，避免平台在极限俯仰、侧倾、升降位姿下出现铰点卡死或者驱动缸推杆偏载磨损的问题，上下安装基板的铰接座采用沉孔式安装设计，安装面的平面度公差控制在合理区间，保证铰接副安装后不会出现附加安装应力。从安装边界来看，下平台的三个边角预留了标准的设备安装孔位，可以直接通过螺栓固定在预制的设备基础或者型钢支架上，不需要额外制作过渡转接板，上平台的安装面预留了通用的螺孔阵列，可以适配不同的工装夹具、模拟座舱或者测试负载的安装需求，不需要二次加工上平台表面。驱动部分采用的是集成式伺服电动缸，缸体本身自带位移反馈元件，可以实时反馈每个推杆的伸出长度，通过逆运动学解算就能精准控制上平台在六个自由度上的位姿输出，不管是做高频小振幅的振动模拟，还是低速大行程的位姿调整，都能保证运动过程的平稳性，不会出现串联机构常见的末端抖动问题。在结构细节上，所有铰接副都采用了密封式的铰接头设计，可以阻挡车间环境里的粉尘、切削液进入铰接摩擦副，延长日常维护的周期，驱动缸的线缆走线顺着缸体支架排布，通过拖链与下平台的接线端连接，平台全行程运动过程中线缆不会出现拉扯、剐蹭的问题。
