多工位自动调酒机电控结构设计

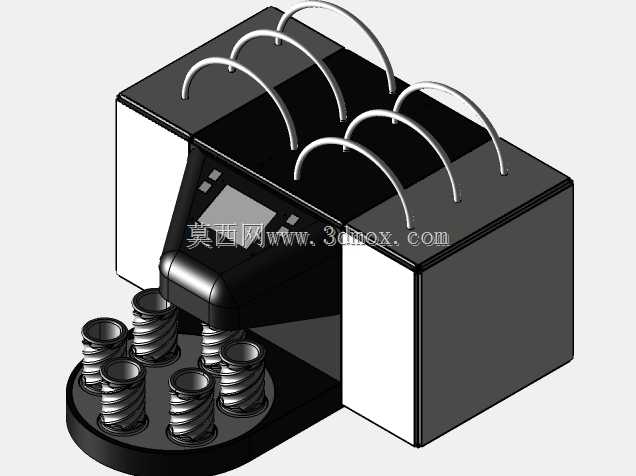

这款机电调酒设备主要面向商用餐饮场景，可部署在连锁清吧、自助餐饮门店、无人值守饮品售卖点位，替代人工完成标准化的鸡尾酒、预调饮品定量调配作业，解决人工调酒配比不稳定、出餐效率受人员状态影响的痛点，单轮可同时承载六款基酒或辅料的输出管路，适配多数常规鸡尾酒的调配工序需求。从结构设计逻辑来看，设备采用主体箱式承载结构搭配前置旋转工位转盘的布局，主体箱体内部预留了泵组、电控板、管路排布的安装空间，顶部的弧形管路固定结构用于规整不同基酒的输送管路，避免多管路排布出现弯折堵流、相互干涉的问题，管路走向沿箱体顶部弧度排布，可缩短管路到出液口的输送距离，减少余液残留导致的串味问题。前置的六工位转盘采用弹簧定位杯座设计，每个杯座适配常规商用调酒壶与饮品杯的外径尺寸，弹簧结构可自适应不同杯径的装夹需求，转盘转动时可精准将待调配杯体对准对应出液口，配合定量泵组实现不同辅料的按序加注，无需人工挪动杯体即可完成单杯饮品的多原料调配工序。设备操作区域设置在主体前侧的斜面上，集成了显示模块与操作按键，操作人员可直接选择预设的饮品配方，也可手动调整各原料的加注比例，斜面设计符合站立操作的人机工程角度，无需过度俯身即可完成操作，减少长时间操作的疲劳感。从安装边界来看，设备整体为台式布局，无需额外做地面固定，底部平整可直接放置在常规操作台面，外接电源与原料补给管路即可投入使用，主体侧面预留了维护开口，可快速拆装更换内部泵组与管路组件，日常维护无需完全拆解设备外壳。设计过程中针对饮品调配的卫生需求，所有与液体接触的管路部件均采用快拆结构，可定期拆卸清洗消毒，避免管路内部积垢影响饮品卫生，出液口做了防滴漏设计，停止加注后不会有残液滴落到杯体或台面上，保持操作区域的整洁。转盘的驱动结构内置在主体箱体下部，传动部件做了密封防护，避免液体泼溅渗入传动结构导致卡滞或腐蚀，设备整体外壳采用平整无多余凹槽的设计，日常清洁时可直接擦拭表面，无卫生清理死角。
