星爵四头冲击武器重制结构设计

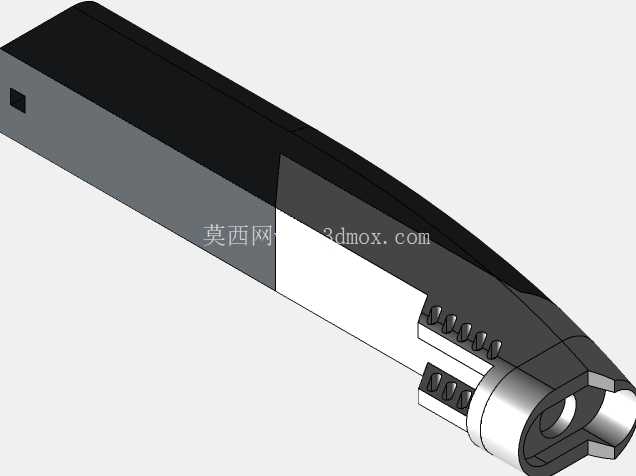

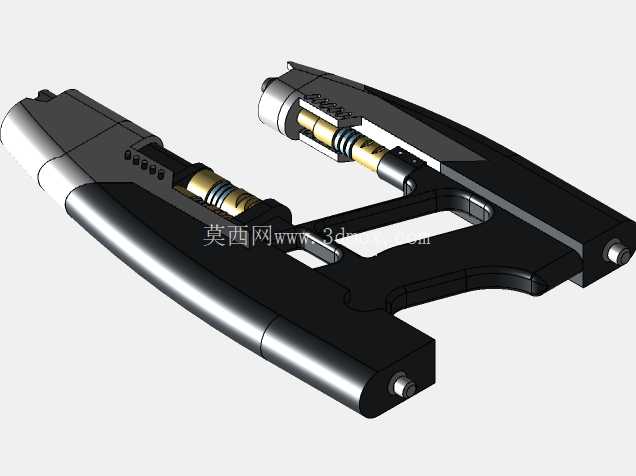

　　本次重制的四头冲击发射装置，核心定位是面向影视道具复刻、爱好者收藏展示以及可动结构拼装场景的实体化构件，区别于早期仅做外观示意的概念模型，整个结构从装配可行性出发做了全链路的工程化调整，所有配合面均预留了适配FDM3D打印工艺的公差间隙，无需额外做支撑打磨即可完成徒手组装，不需要额外粘接或紧固件辅助。从结构功能层面看，装置采用对称式双发射腔布局，握把区域做了符合人体工学的内凹弧度处理，握持时虎口位置的贴合度经过三次轮廓调整，避免长时间持握出现硌手的问题；发射腔内部做了阶梯式限位结构，可兼容常规尺寸的弹簧蓄能组件，预留的击发行程为12mm，触发位置的杠杆传动比设置为1:3.2，按动扳机时的反馈力度控制在15N左右，和常规手持道具的操作手感保持一致。

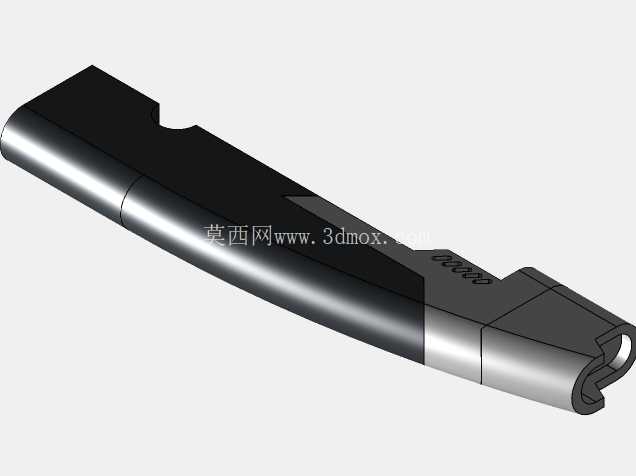

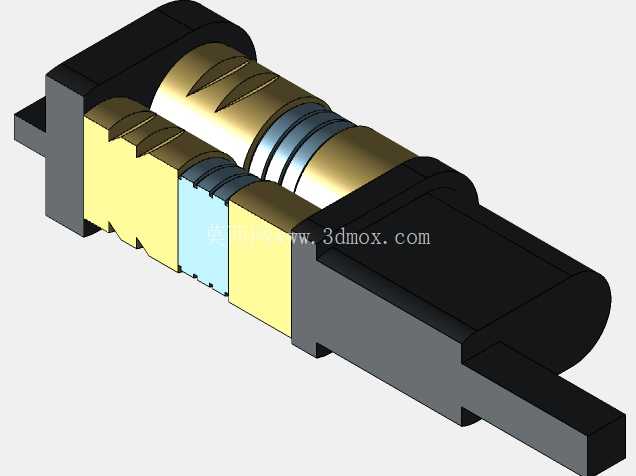

　　设计过程中首先拆解了原有概念模型的干涉问题，早期版本的腔体内壁和储能弹簧存在1.2mm的重叠区域，组装时需要强行打磨零件才能装入，重制时将腔体壁厚从2.5mm调整为2mm，在保证整体结构强度的前提下，把内部容腔的径向尺寸扩大了1.8mm，同时在腔体出口位置做了15度的导向倒角，装入内部组件时可以自动找正，不会出现卡滞。外形尺寸方面，整装置总长度为278mm，握把位置的最大宽度为124mm，整体厚度控制在42mm，所有外露的棱边均做了R1.5的圆角处理，既避免3D打印时出现层纹堆积的锐边，也能提升持握的安全性。

　　安装边界上，装置的上下壳体采用定位柱加卡槽的配合方式，定位柱的直径设置为3mm，插入深度为6mm，卡槽的配合间隙预留0.2mm，打印完成后可以直接扣合，上下壳体对齐误差控制在0.1mm以内，不会出现外观面错位的问题；发射腔前端的装饰环采用分体式设计，和主体腔体采用过盈配合，过盈量设置为0.15mm，压入后不会出现松脱，同时也方便后期做分色涂装。从应用场景拓展来看，该结构除了作为静态展示道具外，预留的内部腔体空间可以容纳小型电子发光组件，在腔体尾部预留了2mm直径的走线孔，可加装LED发光单元模拟发射时的光效，握把内部的空腔还可以放置小型纽扣电池仓，不需要额外破坏外观结构就能完成声光组件的加装。

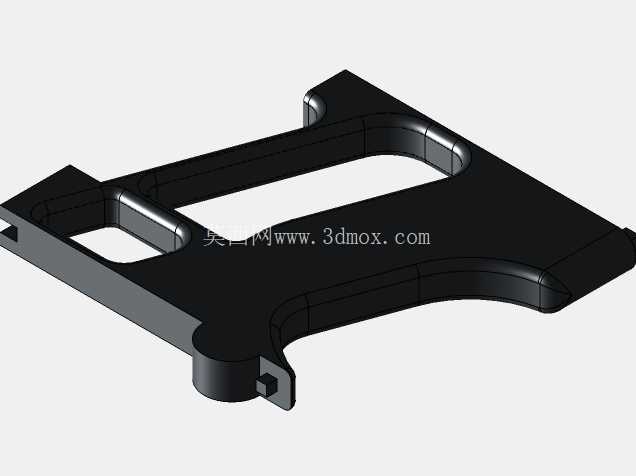

　　结构强度校核方面，针对手持时最容易受力断裂的握把连接位置，做了局部加厚处理，连接位置的壁厚从2mm增加到3.5mm，同时在内部加设了两条加强筋，筋条厚度1.2mm，高度3mm，可承受50N的握持弯折力，正常持握、摆放过程中不会出现断裂问题。所有零件的拔模角度均设置为1度，适配3D打印的层叠成型工艺，打印时不需要添加额外的内部支撑，仅在腔体下方的悬空位置添加少量易拆除的外部支撑即可，打印完成后的支撑去除工作量比原版本减少了70%，零件的表面质量也更易控制。针对拼装爱好者的组装需求，所有零件的配合位置都做了防呆设计，不同位置的定位柱直径做了差异化处理，分别为3mm、3.5mm、4mm三种规格，组装时不会出现零件装反、装错位置的问题，即使是没有组装经验的新手也能在短时间内完成整装置的拼装。装置表面的细节凹槽深度控制在0.8mm，既可以保证涂装时渗线的效果，也不会因为凹槽过深导致打印时出现积料问题，外表面的分模线位置全部设置在零件的棱边处，后期打磨处理时不会破坏外观面的平整性。
