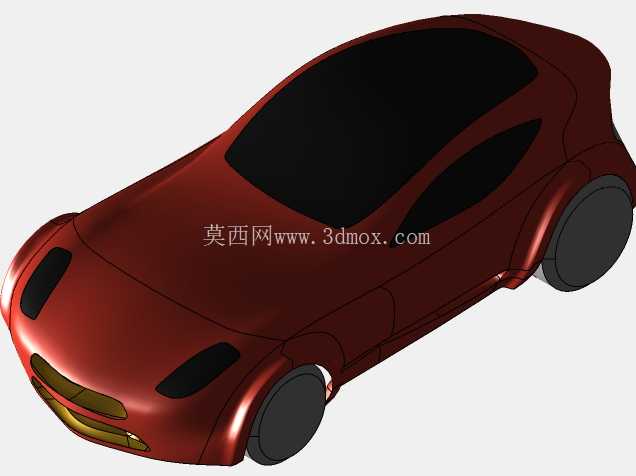

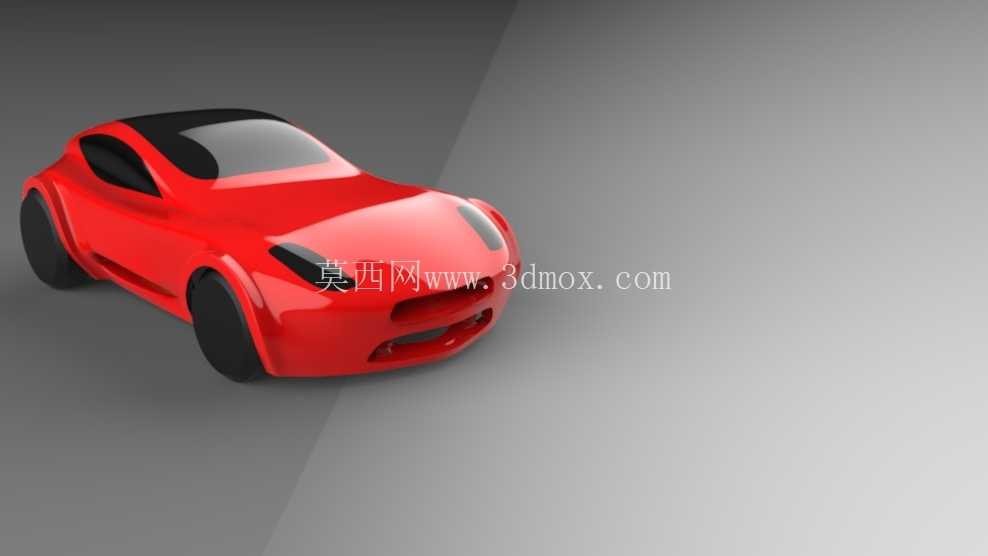

Q版概念玩具小车外观结构设计

这款Q版概念小车的设计，最初是面向儿童玩具开发场景做的外观验证方案，同时也可作为汽车造型教学的演示样件，适配小型压铸模具的成型工艺要求，整体造型走圆润化的卡通风格，规避了传统真车复刻模型的尖锐棱角，完全符合玩具类产品的安全设计规范。从结构设计逻辑来看，整车采用一体化的车身曲面布局，没有设置外露的拼接缝隙，既可以减少压铸成型时的飞边产生概率，也能降低后续表面处理的工序复杂度，车身曲面全部采用G2连续过渡，没有突兀的折角，在模具开模时可以实现顺畅脱模，不需要额外设计复杂的侧抽芯结构，能有效控制模具的加工成本与生产时的成型周期。

在功能特性层面，这款概念小车定位为滑行类玩具，底盘预留了标准的轮轴安装孔位，孔位同轴度公差控制在0.05mm以内，适配直径12mm的通用玩具车轮，轮轴安装位的深度设计为8mm，既可以保证车轮转动时的稳定性，也不会出现轮轴脱出的风险；车身前部预留了模拟车灯的凹陷区域，可以通过移印或者镶嵌装饰件的方式实现车灯效果，不需要额外做分体结构，车窗区域采用整体下沉式设计，下沉深度2mm，既可以通过黑色喷涂实现车窗的视觉效果，也能增强整车的造型层次感。

从安装边界与尺寸控制来看，整车长度控制在120mm，宽度55mm，高度45mm，整体尺寸完全适配小型压铸机的模腔规格，单模次可以布置4件型腔，生产效率较高；车身壁厚均匀控制在2.5mm，没有出现壁厚突变的区域，能有效避免压铸成型时的缩孔、变形问题，车身底部设置了三处定位凸台，凸台高度1.5mm，既可以作为喷涂工序的定位支撑点，也能作为车轮装配时的定位基准，保证装配后四轮的接地平面度误差不超过0.1mm，避免滑行时出现跑偏的问题。

设计过程中特意弱化了真实汽车的复杂结构细节，将进气格栅、车门缝线等元素做了简化的曲面融合处理，既保留了跑车的动感视觉特征，又不会因为细节过多导致模具加工难度提升，车身侧面的曲面弧度经过多次调整，在保证造型饱满的同时，让重心位置落在前后轮距的中点偏前10mm处，滑行时的稳定性更好，不会出现侧翻或者抬头的问题；车轮拱罩的位置做了外凸的圆弧处理，外凸量3mm，既可以遮挡车轮与车身的间隙，提升视觉整体性，也能在玩具发生碰撞时起到缓冲作用，避免车轮直接受冲击导致轮轴变形。

这款模型的曲面数据全部采用参数化建模方式构建，所有曲面的曲率变化都控制在合理范围内，既可以直接用于压铸模具的型芯型腔加工，也可以导出为多边形模型用于3D打印快速样件验证，在玩具开发的前期方案评审阶段，能够快速输出实物样件做外观评估，不需要额外做数据修复；同时因为整体造型简洁，也适合作为铸造工艺教学的入门案例，用来讲解曲面分型、壁厚控制、脱模斜度设置等基础工艺要点，帮助初学者快速理解压铸件的设计逻辑。

在实际生产适配性上，车身的所有外表面都设置了1.5度的脱模斜度，内部安装位的脱模斜度设置为2度，完全满足锌合金压铸的工艺要求，不需要后续做二次蚀纹或者打磨处理就能获得光滑的表面效果；车身没有设置倒扣结构，模具只需要采用简单的两板模结构就能实现量产，模具的加工周期可以控制在15天以内，相比复杂的真车模型模具，开发成本降低40%以上，非常适合小批量的玩具试产或者文创类车模产品开发。
