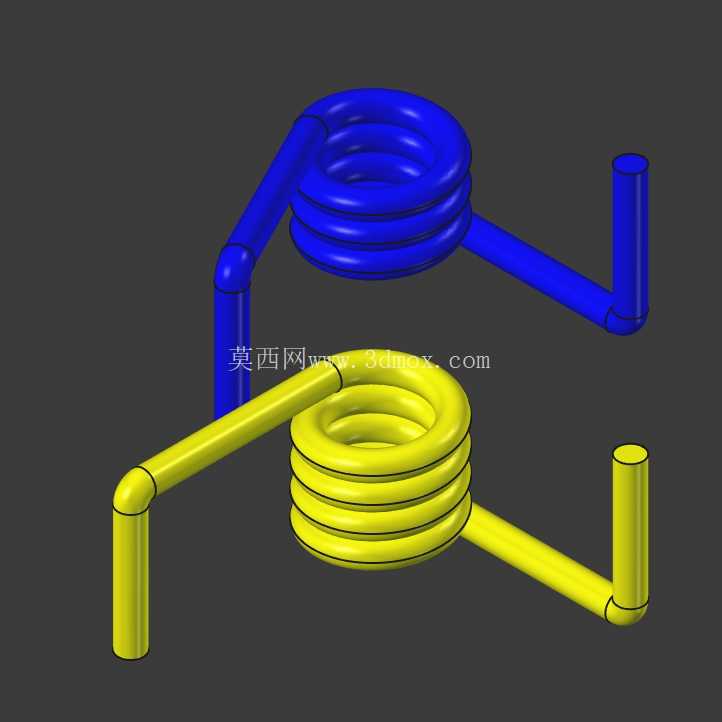

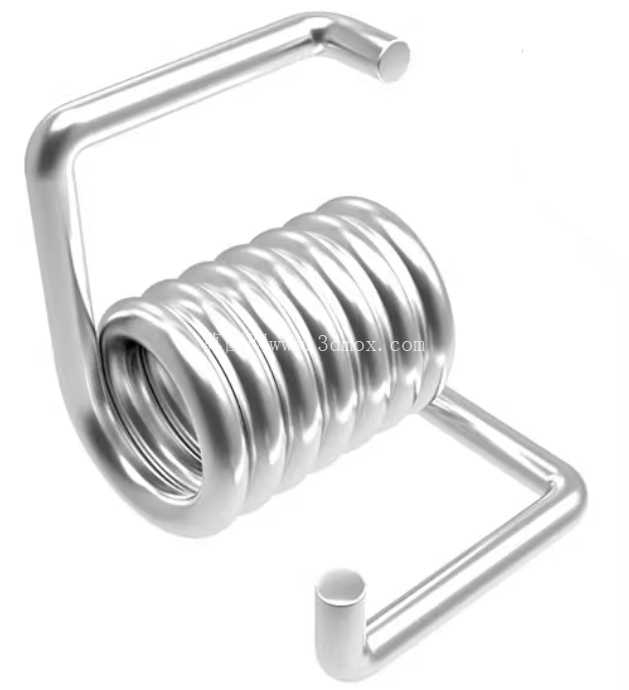

M3规格60度90度双支臂扭转弹簧

这类小规格扭转弹簧在精密机械结构里的应用场景非常广泛，常见于小型电子设备的翻盖复位结构、精密夹具的扭力提供组件、小型锁具的回弹机构、低压电器的触点复位结构中，核心作用是通过自身扭转变形储存弹性势能，在两个相对转动的部件之间提供预设的扭转力矩，实现部件的自动复位、扭力加载或者位置保持功能。和常见的拉伸、压缩弹簧不同，扭转弹簧的受力方向是绕簧体中心轴线的扭矩，力臂的角度、长度直接决定了弹簧的安装适配性和输出力矩特性，这款双支臂分别做60度和90度角度设计的弹簧，就是针对特定安装空间内两个转动部件的相对位置做的定制化结构，避免了标准角度弹簧安装时需要额外掰动支臂调整角度的问题，也减少了安装后支臂产生额外内应力导致的力矩衰减、疲劳寿命下降的隐患。

从结构设计逻辑来看，这款弹簧的簧体内径适配M3规格的安装芯轴，这个尺寸选择是经过安装边界校核的：内径留有的合理安装间隙，既不会因为间隙过小导致芯轴穿装困难、簧体转动时和芯轴产生卡滞摩擦，也不会因为间隙过大导致弹簧受扭时簧体出现偏心晃动，影响力矩输出的稳定性。簧体外径控制在5.2mm，这个尺寸直接决定了弹簧安装时所需的径向空间，在做结构布局时，簧体周边需要预留至少0.5mm的安全间隙，避免弹簧受扭后直径出现微量变化时和周边结构件产生干涉。簧体的有效圈数是结合所需的扭转刚度、最大扭转角度确定的，6mm的簧体高度对应了轴向的安装空间要求，在布局安装位时，轴向的限位结构不能过度压紧簧体端面，否则会导致簧圈之间的摩擦阻力增大，扭转时的力矩输出线性度变差，长期使用还会出现端面磨损的问题。

两支臂的长度设计为7mm，这个长度一方面要满足安装时的挂接需求，足够的臂长可以保证弹簧和被驱动部件的挂接结构有足够的接触长度，避免工作过程中出现支臂滑脱的问题；另一方面臂长也直接影响弹簧的扭转刚度，在簧体参数固定的前提下，臂长越长，相同扭转角度下输出的端部位移越大，对应的输出力矩会相应降低，设计时需要结合实际需要的复位力矩、部件的转动行程来匹配臂长参数。1.0mm的线径是这类小规格扭转弹簧的常用线径，对应的材料一般选用碳素弹簧钢丝或者不锈钢弹簧钢丝，前者的弹性极限更高，适合对力矩稳定性要求高、工作环境无腐蚀的场景，后者的防锈能力更好，适合在潮湿或者有轻度腐蚀的环境下使用。线径的选择直接决定了弹簧的最大许用扭矩，线径过小会导致弹簧受扭时应力超过材料的弹性极限，出现永久变形无法复位的问题，线径过大则会导致弹簧刚度过大，需要的操作力超出设计预期，甚至会因为扭力过大损坏配套的塑料结构件。

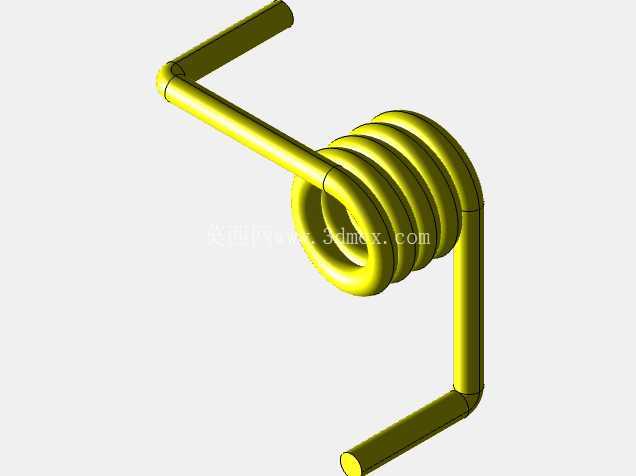

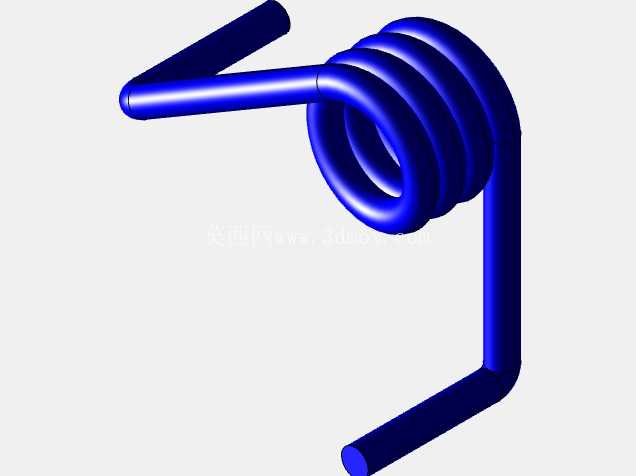

在实际装配这类扭转弹簧时，需要注意安装方向要和弹簧的旋向匹配，右旋的弹簧要对应顺时针的扭转受力方向，左旋弹簧对应逆时针受力方向，装反的话会导致弹簧受扭时簧圈出现松开的趋势，大幅降低弹簧的刚度和使用寿命。另外支臂的受力点要尽量靠近支臂的端部，避免让支臂的根部承受额外的弯曲应力，很多小弹簧的早期失效都是因为支臂受力点过于靠近簧体，导致支臂和簧体连接的过渡位置应力集中，在反复扭转后出现断裂问题。在三维建模过程中，这类弹簧的建模需要重点处理好支臂和簧体连接位置的过渡圆角，不能出现直角衔接的结构，否则在做有限元应力分析时会出现应力集中的假阳性结果，也和实际的弹簧加工工艺不符——实际生产中弹簧卷制完成后，支臂弯折的位置自然会形成过渡圆弧，建模时还原这个细节才能让后续的干涉检查、运动仿真结果更贴近实际装配状态。做结构选型时，不能只看弹簧的内径外径尺寸，还要核对支臂的角度和长度是否匹配安装空间，很多设计人员选型时只关注簧体参数，忽略支臂角度，导致装配时支臂和周边结构干涉，不得不现场修整支臂，最终导致弹簧的力矩特性偏离设计值。
