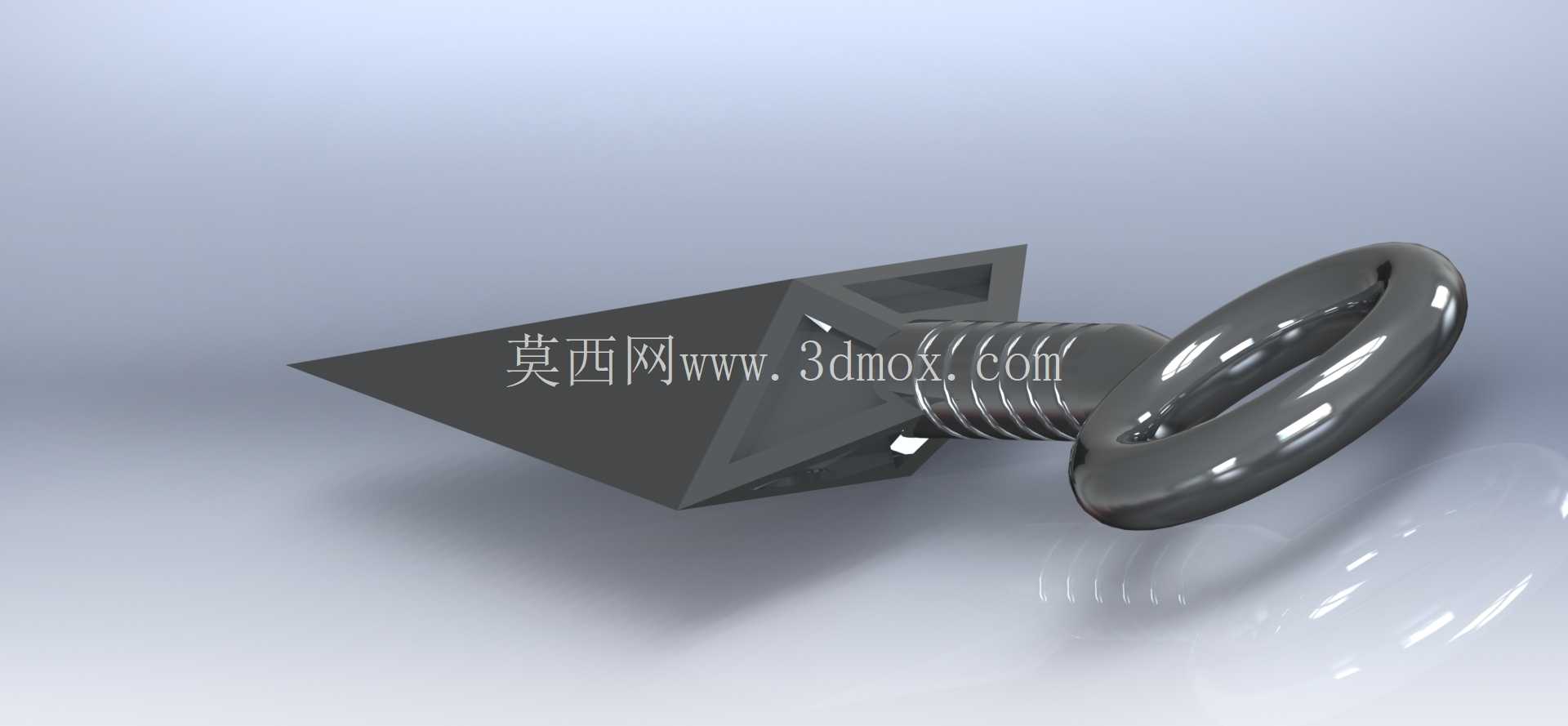

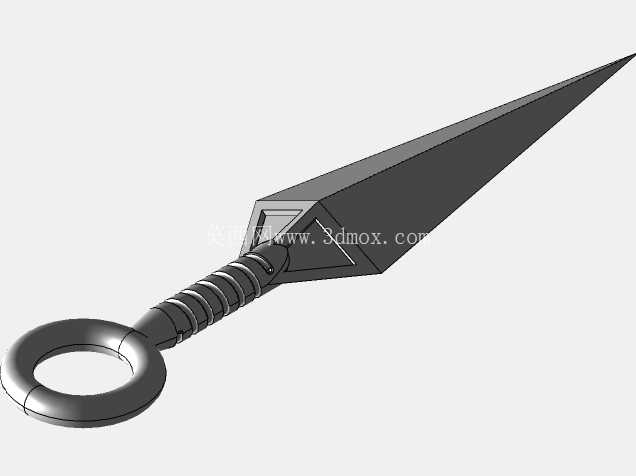

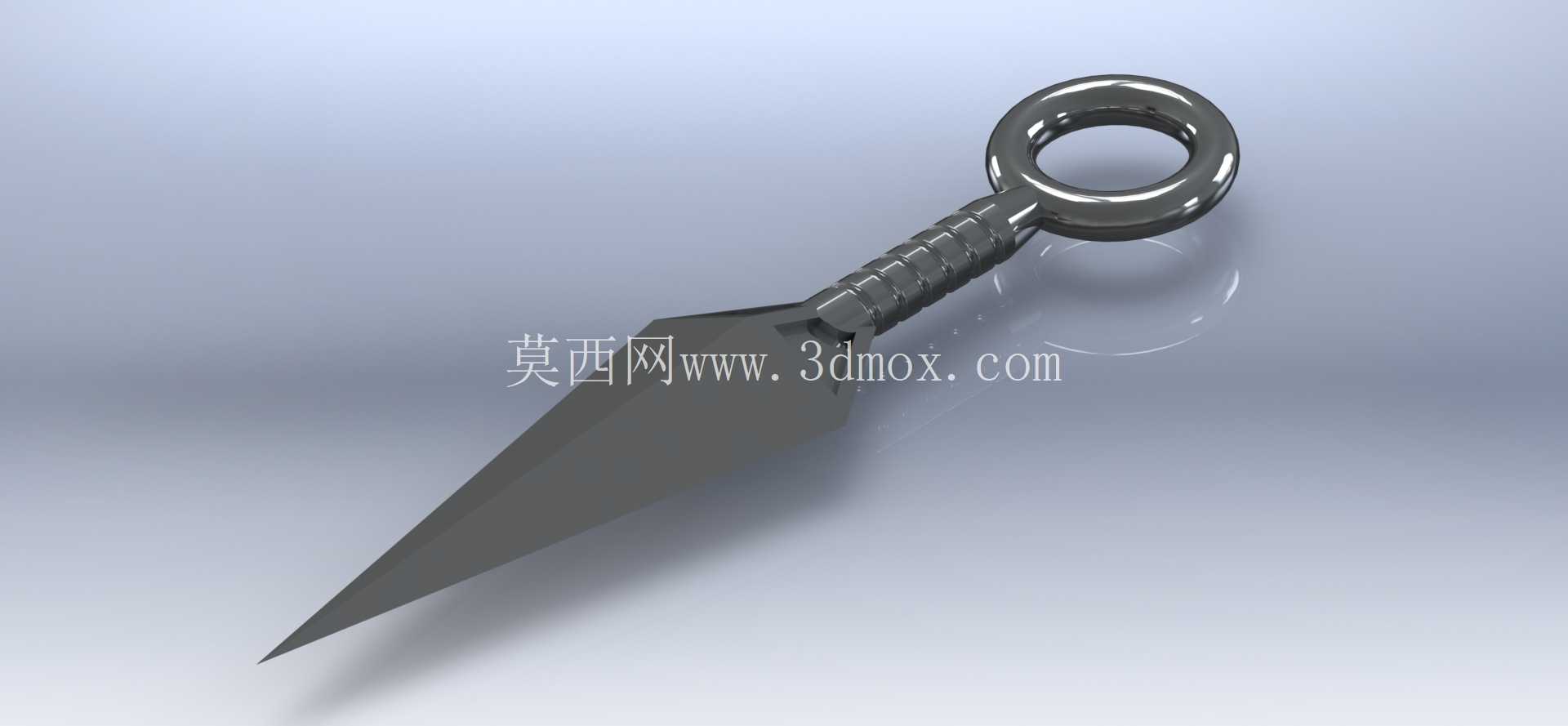

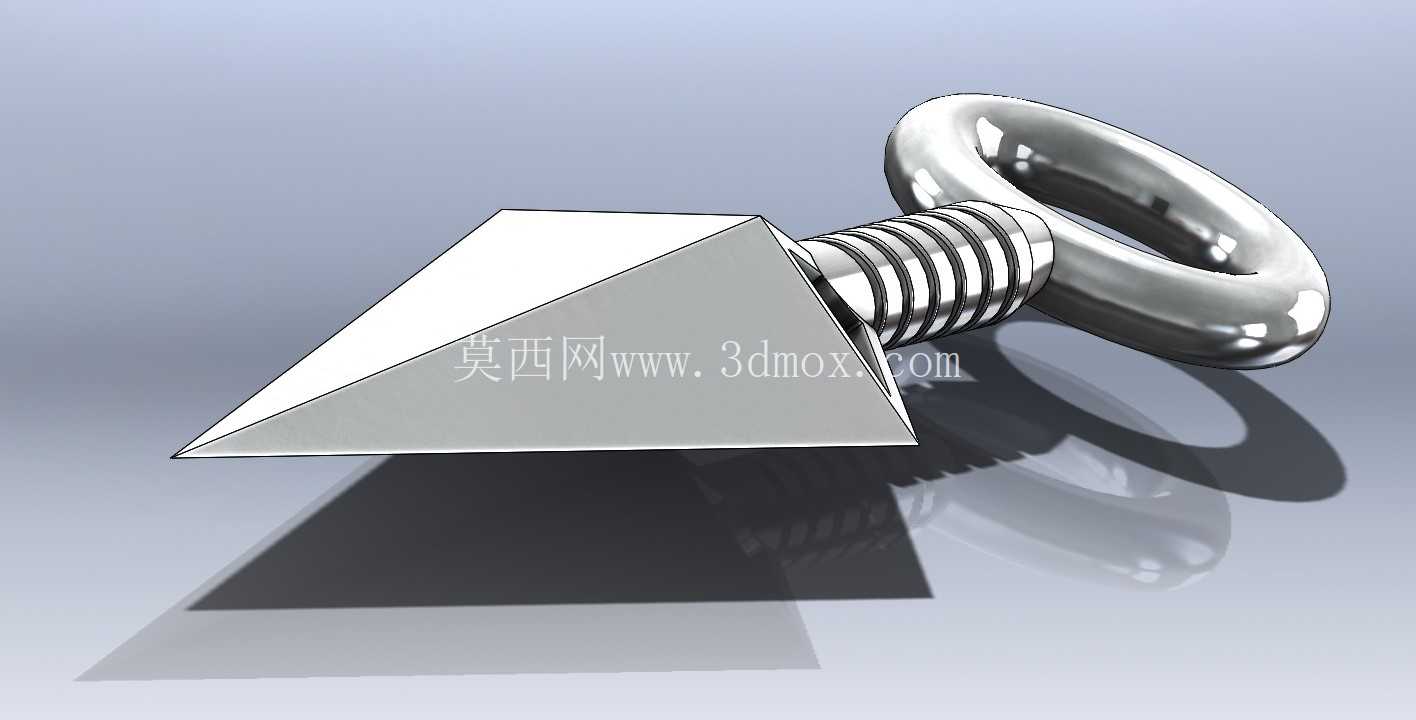

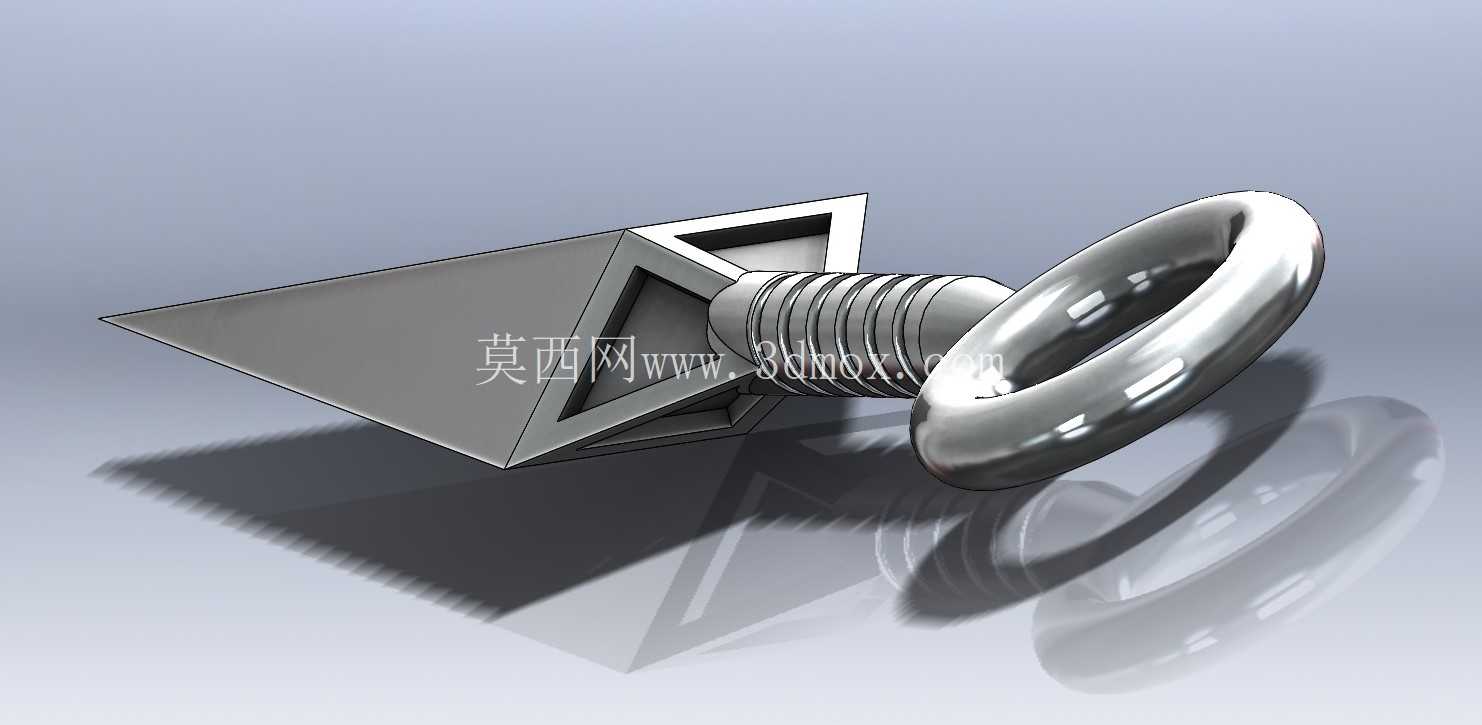

菱形尖部带尾环苦无结构三维数模

　　该模型还原的苦无结构，最初脱胎于传统土木作业的凿掘类工具，后续在影视道具制作、文创周边开发、冷兵器复原研究领域有较多应用场景，在实际道具制作环节，该结构可作为1:1复刻的基准数模，用于数控铣削加工、3D打印快速成型的生产依据，也可作为动画、游戏制作环节的资产素材，完成绑定后适配动作渲染需求。从功能特性来看，该结构分为三个核心功能段，前端菱形锥状尖部为作业/穿刺功能段，中段带环槽的柱体为握持/配重段，尾部的闭合圆环为挂载/穿绳段，三个功能段衔接处做了平滑过渡处理，没有应力集中的尖锐直角，在作为实体道具使用时，能够降低磕碰导致的结构断裂风险，尖部的四个棱边做了等角度均分设计，相邻棱边夹角为90度，锥尖的汇聚点与中段柱体的轴线完全重合，保证投掷过程中的气动稳定性，不会出现自旋偏移的问题。设计过程中优先考虑了结构的对称性，以中段柱体的中心轴线为基准，所有特征均围绕该轴做圆周阵列或对称构建，尾环的中心平面与柱体轴线完全重合，环的内径尺寸适配常规伞绳的穿入需求，环的截面为圆形，没有棱角，穿绳后不会出现割绳的问题，中段柱体上的环槽为等距分布，槽深控制在柱体直径的十分之一，既能够增加握持时的摩擦力，也不会过度削弱柱体的结构强度，槽的边缘做了R0.3的圆角处理，避免握持时划伤手部。

　　从安装边界与尺寸适配来看，该结构为一体化成型构件，无额外装配零件，整体长度控制在150mm左右，最大宽度为菱形尖部的对角线长度，约45mm，尾环的外径为30mm，整体重量按照不锈钢材质核算约120g，重心落在中段柱体距离尖部三分之一的位置，符合投掷类器具的重心分布要求，在作为影视道具使用时，可根据拍摄需求调整尖部的圆角大小，避免拍摄过程中出现划伤演员的风险，作为文创周边生产时，可在尾环处增加挂绳孔位的适配特征，方便搭配钥匙扣、挂饰等配件使用。

　　建模过程中所有曲面均做了G1连续处理，金属渲染效果下的反光过渡自然，没有曲面褶皱、破面等问题，可直接导出至渲染软件完成材质、场景的搭配输出，也可导入CAM软件生成加工刀路，不需要额外的几何修复工作，针对不同的生产工艺，该数模可做适应性调整，比如采用失蜡铸造工艺生产时，可在尾环处增加微小的浇口残留避让位，采用3D打印工艺时，可将尖部的最小壁厚调整至1.2mm以上，避免打印过程中出现尖部翘曲、断裂的问题。

　　在实际的结构验证环节，该模型的壁厚分布均匀，最薄位置为尖部末端，厚度控制在0.8mm，最厚位置为尾环与柱体的衔接处，厚度为8mm，整体壁厚差控制在合理范围内，铸造生产时不会出现缩孔、缩松等缺陷，注塑生产时也不会出现明显的缩水痕，针对不同的使用场景，可对表面特征做调整，比如作为户外工具使用时，可在中段环槽处增加防滑滚花，作为装饰摆件使用时，可在表面增加蚀刻纹理的特征位，不需要改动主体结构即可完成适配。
