适配36mm直径电机双风扇散热结构

　　在RC动力模型、小型工业传动设备的实际运行场景中，直径36mm规格的3650、3660、3670系列电机长期处于高负载、高转速的工况下，电枢绕组持续产生的热量如果不能及时导出，会直接导致永磁体退磁、绕组绝缘层老化加速，大幅缩短电机使用寿命，严重时甚至会出现运行中扭矩骤降、堵转烧毁的问题，这类电机的散热改造一直是小型动力设备运维和改装中的核心需求点。这款双风扇风冷散热结构，就是针对该规格电机的安装边界和散热需求做的定向设计，整体采用环抱式安装结构，散热基座为弧形贴合面，内径匹配36mm电机的圆柱外壳，安装时可以直接卡接在电机中段外壳上，不需要对原有电机结构做打孔、切削等破坏性改动，适配性极强。

　　从尺寸边界来看，整个散热结构总长度60.2mm，总宽度34.3mm，上部双风扇安装位的总高度30.1mm，基座部分的轴向长度为47mm，弧形贴合面的适配直径范围覆盖35.6mm到38.6mm，除了标准36mm电机外，部分外壳公差稍大的同规格动力电机也能顺利安装，不会出现卡滞或者贴合不严的问题。上部并排布置的两个30mm规格轴流风扇，采用独立的风道分隔设计，每个风扇对应下方独立的鳍片组，避免两个风扇的出风在鳍片间隙中形成紊流抵消风压，鳍片采用多道平行开槽的薄铝片结构，基座和鳍片为一体化导热结构，和电机外壳接触的弧形面做了平整化处理，尽可能降低接触热阻，让电机外壳的热量可以快速传导到整个鳍片阵列上。风扇的供电可以直接从模型电调的BEC输出端取电，也可以根据实际散热需求搭配独立的调速模块，在电机低负载运行时降低风扇转速减少风噪，高负载时满速运行提升散热效率。从实际散热逻辑来看，双风扇的总进风量比单风扇结构提升近一倍，气流顺着鳍片的开槽方向从两侧流出，可以直接带走鳍片上蓄积的热量，相比传统的单风扇单侧出风结构，整个鳍片组的温度均匀性更好，不会出现靠近风扇端温度低、远离风扇端热量堆积的问题。

　　在结构设计阶段，就充分考虑了模型车、小型传动设备的安装空间限制，整体外轮廓没有突出的尖锐结构，安装后不会和设备的车架、传动齿轮、走线槽产生干涉，基座两侧的延伸边可以搭配扎带或者专用卡箍做二次固定，即使在设备剧烈振动的工况下，也不会出现散热结构移位、脱落的问题。鳍片的厚度和开槽间距经过反复校核，既保证了足够的导热截面积，不会因为鳍片过薄导致热量在鳍片根部堆积，也控制了整体重量，不会给电机的转动部分增加额外的负载，整个散热结构的重量控制在轻量化范围内，对于对重量敏感的RC竞速类场景也十分友好。

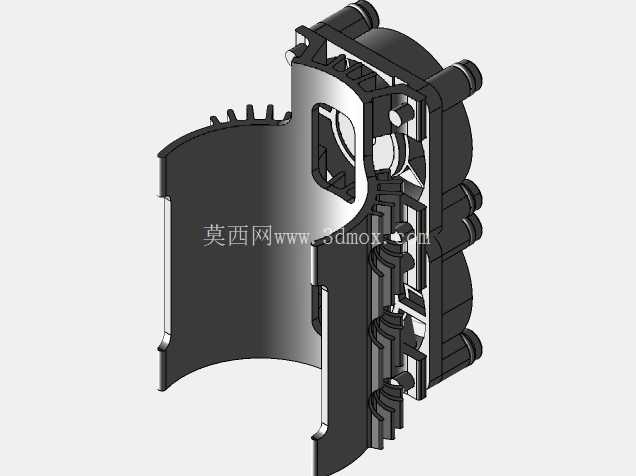

　　在三维建模过程中，弧形贴合面的曲率做了公差补偿设计，考虑到实际加工中铝制散热基座的阳极氧化层厚度，以及电机外壳的生产公差，预留了0.1mm的适配间隙，安装时可以在贴合面涂抹薄层导热硅脂，进一步填充微观间隙降低接触热阻。双风扇的安装位做了嵌入式定位槽，风扇放入定位槽后可以用点胶或者小卡扣固定，不需要额外的螺丝固定，减少了整体的零件数量，装配流程更简单。上部风扇的走线槽做了隐藏式设计，供电线可以顺着鳍片侧边的走线槽引出，不会被风扇叶片剐蹭，也不会因为外露的走线影响整体结构的整洁性。这类风冷散热结构除了应用在RC模型电机上，也可以适配同直径的小型直流主轴电机、小型传动电机的散热改造，在小型自动化设备的紧凑安装空间里，不需要额外布置复杂的液冷管路，只需要简单卡接固定就能实现明显的散热效果，能让电机在持续高负载工况下的外壳温度降低20到30摄氏度，有效提升电机的持续输出能力和运行寿命。
