仿生脊形火炬握柄曲面结构设计

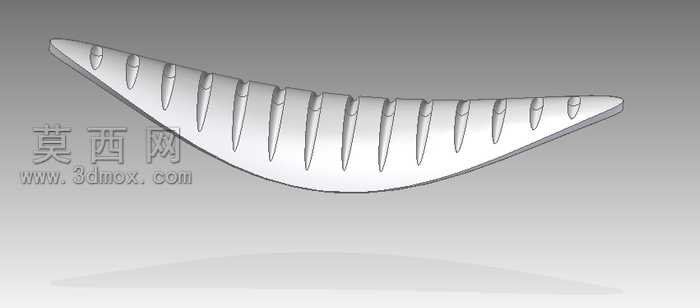

金属薄壁异形握柄的冲压成型环节，最容易出现曲面起皱、棱边回弹超差的问题，这款脊形握柄的曲面排布，刚好把这类加工风险压到了最低。弯月形的主体轮廓顺着冲压走料方向延展，没有出现垂直于料流的突兀折角，每一道凸起的脊棱都做了渐变的圆角过渡，从端部最尖处的0.3mm圆角，慢慢过渡到中段最宽处的1.2mm圆角，不会出现料流在棱边处堆积拉裂的情况。脊棱之间的凹槽深度也做了梯度变化，靠近握持受力核心区的凹槽深度控制在2.1mm，刚好贴合指腹的按压弧度，两端的凹槽深度逐步收浅到0.8mm，避免冲压时薄板在深槽位置出现拉薄破洞的缺陷。握柄背面做了0.5mm的内凹减重腔，腔壁的拔模斜度统一设为1.5度，既满足冲压脱模的顺畅要求，也不会让背面出现过于明显的凹陷痕迹，握持时掌心贴合的区域刚好避开减重腔的边缘，不会硌手。脊棱的排布间距没有做等距设计，而是参考人体手指自然张开的指缝距离做了非均匀排布，最宽的间距出现在中指贴合位置，比两侧的间距宽出2.3mm，握持时手指刚好能卡进对应的凹槽里，不需要额外做防滑纹理就能获得足够的摩擦力。曲面的曲率连续全部做到G2级别，棱边和主体曲面的衔接处没有硬棱，后续做阳极氧化或者喷塑处理时，不会出现涂料在折角处堆积流挂的问题。端部的收尖位置特意做了1.2mm的小平头，不是完全尖锐的结构，避免搬运和装配过程中尖边划伤操作人员，也能减少冲压时尖部的应力集中，防止成型后出现尖部开裂的问题。握柄和火炬主体连接的安装位藏在弯弧内侧的平面区域，安装面做了0.1mm的微凸台，装配时凸台先接触安装基准面，能抵消薄壁件成型带来的平面度误差，不需要额外加调整垫片就能保证装配间隙均匀，连接螺丝的沉头孔深度刚好和螺丝头厚度匹配，装配后螺丝头不会突出表面，破坏整体的曲面流畅感。
