四端口USB3.0集线扩展器结构设计

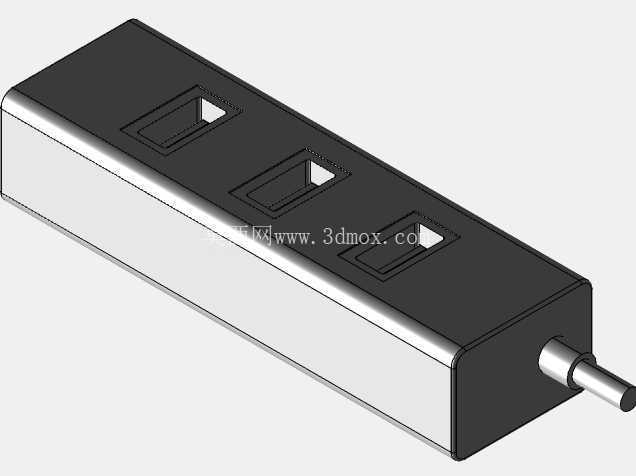

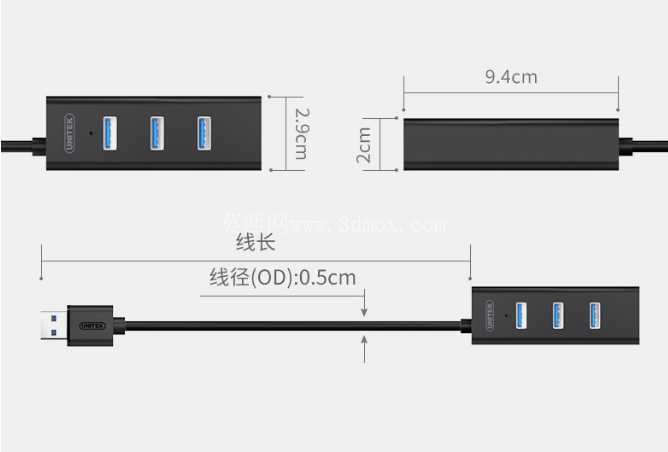

　　在日常桌面外设搭建、工业测试工位布线、小型嵌入式设备外接调试的场景里，多USB接口扩展的需求一直存在，不少台式机后置接口插拔不便、笔记本自带接口数量不足，都需要靠外置集线设备完成多外设的同时连接，这款四端口的USB集线设备就是针对这类场景做的结构设计。从实际使用的角度出发，这类集线设备不需要复杂的安装固定，多数场景是直接放置在桌面，或是顺着设备走线槽绑扎固定，因此外形尺寸的控制直接影响使用体验，这款集线器主体部分长度控制在9.4cm，宽度2.9cm，厚度仅2cm，整体是窄长的长方体造型，不会占用过多桌面空间，哪怕是放在笔记本电脑旁的狭窄桌面区域，也不会和鼠标、键盘等其他外设产生空间干涉。出线端的线径设计为0.5cm，属于常规USB线缆的标准粗细，既可以保证内部线芯的屏蔽层与供电线径满足USB3.0的传输要求，也不会因为线缆过粗导致走线时弯折困难，适配常见的桌面理线夹、走线槽的固定尺寸，不会出现卡不进理线结构的问题。

　　功能层面，这款集线器搭载了四个USB3.0接口，全部布置在主体的同一侧长边上，插拔外设时不需要转动设备主体，顺着接口方向就能完成U盘、鼠标接收器、调试数据线、小型USB外设的插拔操作，接口之间的间距做了合理预留，哪怕是插入体积稍大的USB无线网卡、U盘类设备，也不会出现相邻接口被遮挡无法使用的情况，这一点在很多廉价集线器设计中经常被忽略，相邻接口间距过窄导致实际可用接口数量打折扣，这款设计在接口排布时就考虑到了不同外设的插头尺寸，预留了足够的插拔操作空间。输入端采用标准USB公头直连，不需要额外的供电线缆，在连接低功耗外设时可以直接靠主板USB端口供电，省去了额外接电源的麻烦，适配多数即插即用的使用场景。

　　设计思路上，整体外壳采用平直的矩形结构，没有做多余的异形曲面，一方面是降低外壳开模的复杂度，上下壳配合的结构可以直接采用卡扣加少量定位柱的固定方式，装配工序简单，量产时的组装效率更高；另一方面平直的外壳表面也方便后续做丝印标识、防滑纹理处理，放置在光滑桌面时也能有足够的摩擦力，不会因为插拔外设时的作用力导致设备滑动。线缆和主体的连接位置做了应力释放的过渡结构，避免日常使用中线缆反复弯折导致根部线芯断裂，这也是手持类、外接线缆类数码配件结构设计中必须考虑的疲劳强度问题，常规使用场景下线缆根部的弯折次数远高于其他位置，做加长的应力释放锥台结构，可以有效分散弯折时的应力集中，提升线缆的使用寿命。

　　从安装边界的角度看，这款设备不需要专门的安装位，只要是能容纳下主体尺寸的平面空间都可以放置，如果是在工业设备机柜内部使用，也可以通过双面胶、扎带穿过主体旁的走线间隙完成固定，2cm的厚度可以轻松塞进设备机柜的理线层、显示器背面的挂架间隙里，不会占用宝贵的机柜内部安装空间。接口的插拔方向平行于放置平面，插拔时的作用力方向和设备放置平面平行，不会因为垂直方向的插拔力导致设备被掀动，使用时的稳定性更好。整体结构没有多余的活动部件，外壳闭合后内部的PCB板可以被完全包裹，具备基础的防尘能力，适配日常办公、普通工业工位的使用环境，不需要额外的防护结构就能满足长期使用的可靠性要求。在做三维建模的时候，这类产品的结构重点在于接口位置的精准对位，外壳和内部PCB的配合间隙控制，线缆出口处的密封与应力释放结构匹配，每一个尺寸的设定都要对应实际使用中的操作需求，而不是单纯做外观造型的堆砌，比如主体的宽度2.9cm刚好可以容纳四个USB3.0接口的座体深度加上外壳壁厚，不会因为做窄导致接口固定不稳，也不会因为做宽造成不必要的空间浪费，厚度2cm的尺寸除了容纳接口座的高度，也预留了内部PCB板上贴片元件的安装空间，保证元器件不会和外壳内壁产生干涉，装配时可以顺利扣合，不会出现压件的问题。
