SS49E线性霍尔传感器封装结构设计

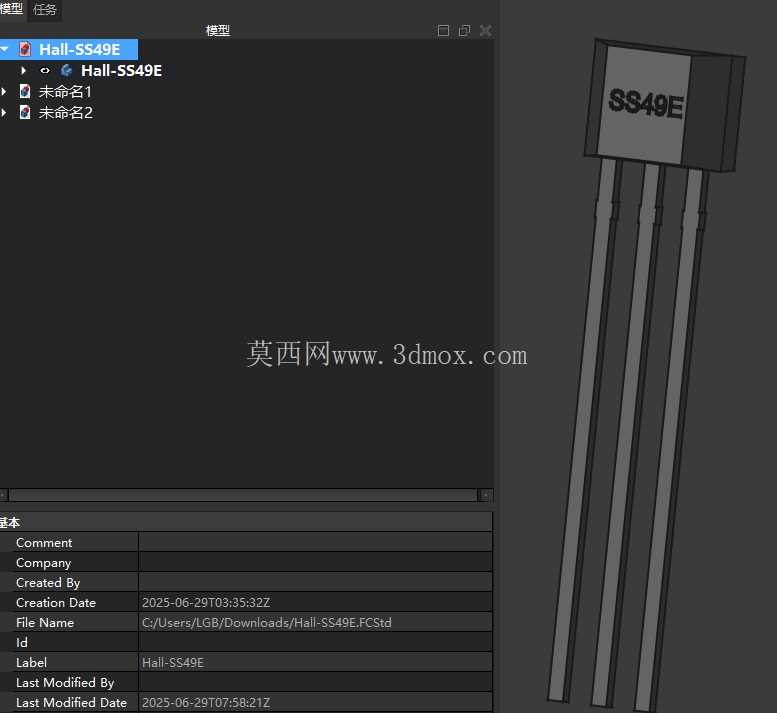

本次呈现的SS49E器件三维结构，围绕线性霍尔效应传感元件的实际应用场景完成全细节建模，覆盖工业测控、消费电子、汽车电子领域的位置检测、电流采样、转速测量等常见使用需求。从实际选型适配角度看，该类霍尔元件常被安装在电机定子端盖、电动执行器位移反馈工位、非接触式角度检测模组中，替代传统接触式电位器实现无磨损的信号采集，避免机械摩擦带来的寿命衰减与信号漂移问题。

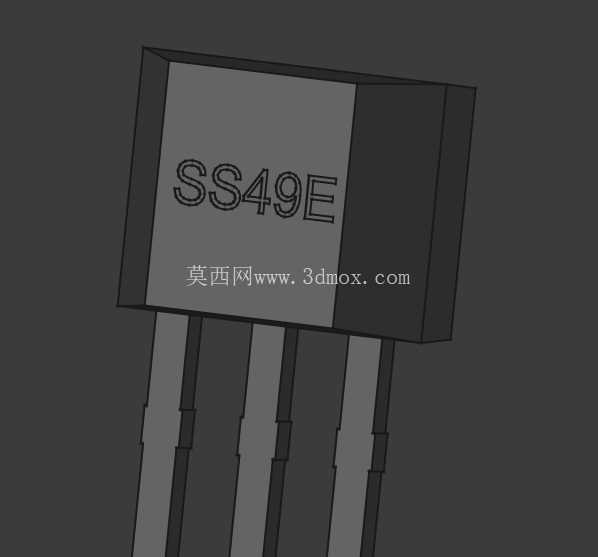

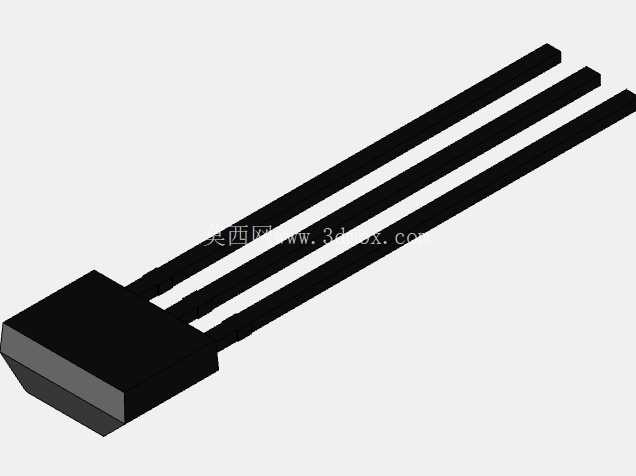

建模过程中优先还原了直插TO-92封装的真实安装边界，塑封主体的长宽高尺寸严格参照量产器件的实物公差带设定，三个引出引脚的间距、引脚直径、引脚伸出长度完全匹配PCB通孔焊接的标准尺寸要求，引脚根部的应力释放凸台结构也做了1:1还原，可直接用于PCB布局阶段的干涉检查，避免结构设计阶段出现器件与周边壳体、接插件的装配冲突。塑封本体表面的丝印标识区域做了凹陷处理，对应实物激光打标的工艺特征，方便在整机装配的BOM可视化核对环节快速识别器件型号。

从功能特性匹配的设计思路出发，模型特意区分了塑封外壳与内部霍尔感应核心的相对位置，明确标注了感应面的朝向与有效感应区域范围，结构工程师在做整机布局时可直接参照模型确定器件安装角度，确保感应面与被测磁钢的磁场方向垂直，避免因安装角度偏差导致的输出线性度超标、灵敏度不足问题。三个引脚的电气功能对应位置也在建模时做了隐性区分，VCC、GND、信号输出脚的排布顺序完全符合器件手册定义，可直接导出用于接线图的辅助参考。

考虑到实际生产中的波峰焊、手工焊接工艺要求，引脚的可焊区长度、引脚折弯半径都做了符合工艺规范的设定，模型中引脚部分预留了标准折弯余量，工程师在做不同安装高度的适配时，可直接在模型基础上调整引脚折弯角度，快速验证不同安装姿态下的器件与周边结构的安全距离，包括与高压走线的电气间隙、与运动部件的物理间隙。塑封本体的拔模斜度也按照实际注塑生产的工艺角度做了还原，可用于配套的注塑成型工装、器件编带包装工装的设计参考，不需要二次调整模型的工艺特征。

在设备实际用途适配层面，该模型可直接用于各类需要非接触磁信号检测的设备结构验证，比如电动自行车的转把位置检测、工业阀门的开度反馈、直流无刷电机的换相位置检测、电流传感器的磁路气隙适配等场景。建模时特意保留了器件的最大实体尺寸边界，在做结构公差分析时可直接调用模型作为最大实体基准，计算不同公差累积下的装配可行性，避免量产阶段出现器件装不进安装位、与周边零件顶死的问题。不同于简化的示意模型，该结构完整还原了器件的所有外部特征，包括塑封本体的合模线位置、引脚表面的镀锡层厚度对应的尺寸增量，在做热仿真分析时，也可基于模型的实体体积计算器件的热容量，匹配不同功耗下的散热设计要求。

针对自动化装配场景，模型还原了器件顶部的平面度特征，可用于验证吸嘴取料时的吸附可靠性，检查吸嘴与器件表面的贴合面积是否满足真空吸附的压力要求，避免SMT或者通孔插件工序中出现掉件、偏位问题。三个引脚的同轴度、引脚直线度也按照量产器件的精度等级做了对应设定，在做插件工装的导向孔设计时，可直接参照模型尺寸确定导向孔的直径与倒角参数，保证插件工序的通过率。
