开放式收发一体超声波换能器结构设计

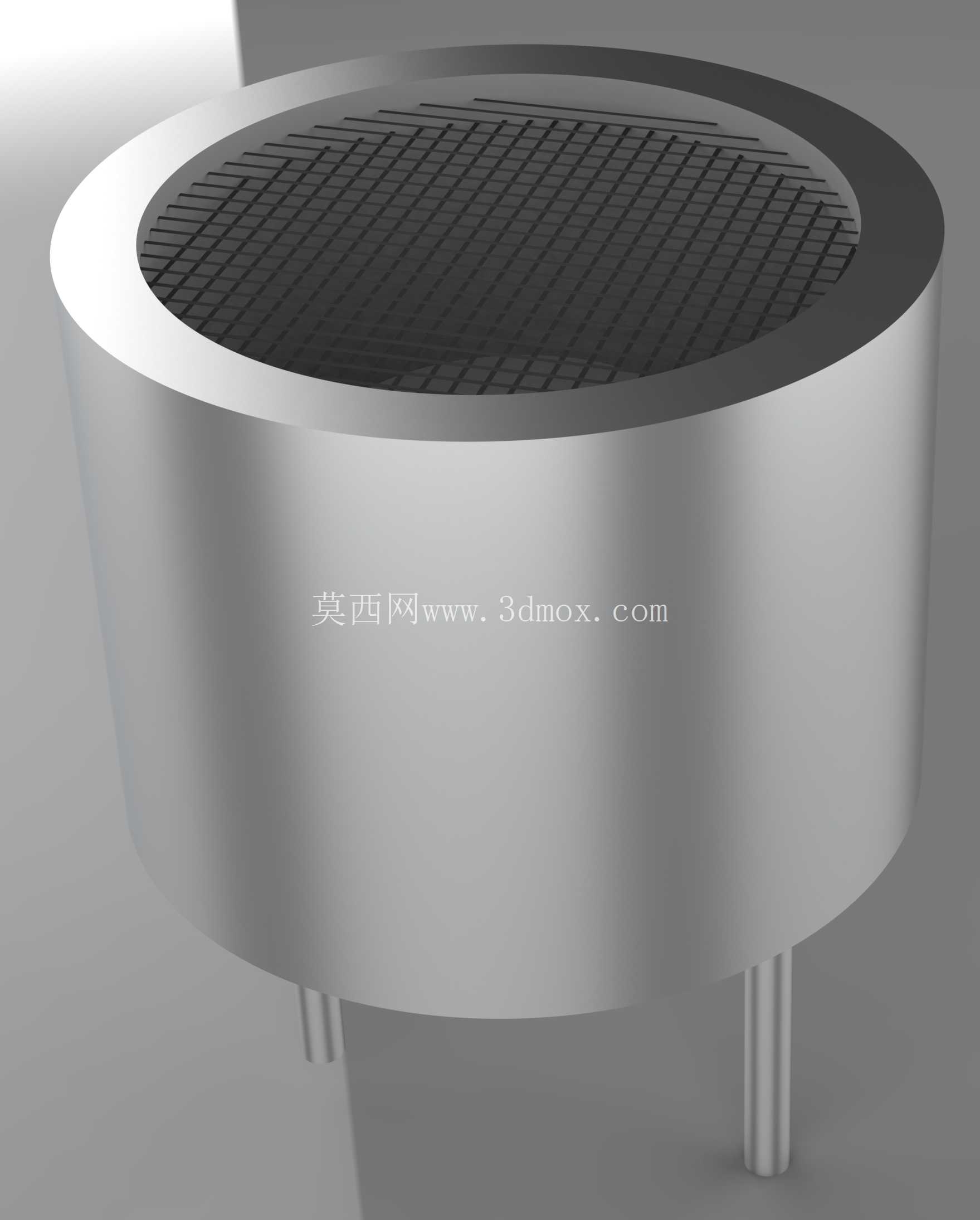

　　这款开放式超声波换能器的结构设计，核心围绕近距离高精度声学探测场景的实际使用需求展开，在工业自动化产线的物料到位检测、民用智能设备的近距离避障、小型机器人的周边障碍物感知场景中，这类换能器是成本与可靠性平衡度极高的探测元件。不同于封闭防水型的超声波探测元件，这款产品采用开放网面式的声学辐射面设计，网罩采用等距格栅排布，格栅的开孔率经过反复核算，既能够阻挡外界直径0.8mm以上的硬质碎屑直接接触内部的压电振动膜片，又不会对40kHz中心频率的声波传输造成明显的衰减，格栅的筋条厚度控制在0.3mm，相邻筋条的间隙为1.2mm，刚好避开该频率下声波的衍射敏感区间，避免出现指向性畸变的问题。

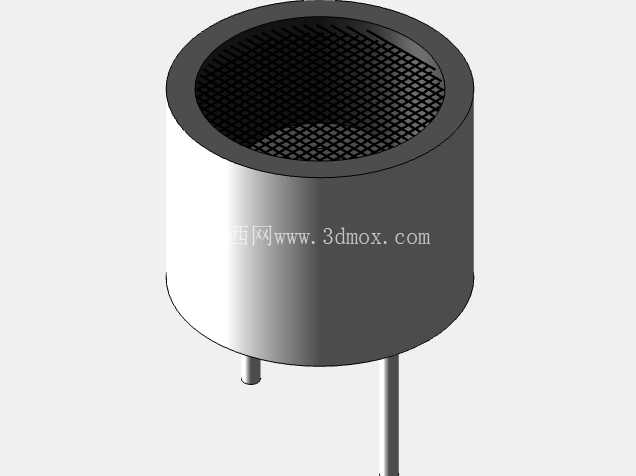

　　主体外壳采用圆柱型结构设计，外壳侧壁的厚度均匀控制在1mm，材质选用ABS工程塑料注塑成型，内壁做了细微的磨砂消声处理，减少壳体内部的声波多次反射造成的回波误判，外壳的外圆直径为16mm，这个尺寸是行业内通用的安装适配尺寸，能够直接兼容市面上绝大多数现成的传感器安装支架、PCB板预留安装位，不需要额外做定制化的结构适配。底部引出的两个直插式引脚，中心间距为10mm，引脚直径0.8mm，刚好匹配标准2.54mm间距的万用板、定制PCB板的焊盘孔径，引脚长度为6mm，既能够满足波峰焊、手工焊的吃锡深度要求，又不会因为引脚过长造成焊接后与周边元件产生电气干涉。

　　从设计思路上看，这款换能器没有追求极端的探测距离，而是把核心优化方向放在了近距离探测的盲区控制上，常规同规格换能器的探测盲区普遍在2cm以上，这款产品通过调整内部压电陶瓷片的阻尼层配比，将有效探测盲区压缩到了1cm以内，能够满足近距离物料检测、桌面级设备避障的使用需求。安装边界方面，这款换能器的嵌入安装深度为12mm，当采用面板嵌入式安装时，面板上的开孔直径建议设置为16.2mm，开孔与换能器外壳之间的间隙控制在0.1mm单侧，既能够顺利装配，又不会出现安装后晃动的问题；如果采用支架侧面安装的方式，支架的夹持位建议设置在距离换能器底部引脚3mm的位置，避开外壳上部的声学辐射区域，避免支架遮挡声波传输路径造成探测角度收窄。

　　产品的功能特性上，这款换能器采用收发一体的工作模式，不需要单独搭配发射与接收两个独立探头，能够大幅节省安装空间，降低配套电路的设计复杂度，其水平探测角度为60度，垂直探测角度与水平方向保持一致，在有效探测角度范围内，回波强度的衰减控制在3dB以内，不会出现边缘区域探测灵敏度骤降的问题。在实际产线应用中，这类换能器常被安装在传送带两侧，用来检测传送带上是否有物料经过，相比光电式传感器，它对于透明物体、深色吸光物体的检测可靠性更高，不会因为被测物体的颜色、透明度出现检测失效的问题；在民用智能小家电领域，这类换能器常被用来做近距存在检测，比如自动感应皂液器、小型扫地机器人的沿边探测，其工作电压范围宽，功耗低，能够直接由电池供电长期工作。结构设计过程中，还特意考虑了批量生产的装配便利性，外壳与底部基座采用卡扣式连接，不需要额外涂胶固定，装配时只需要将内部的压电组件、引脚组件依次放入外壳定位槽，扣上底部基座即可完成主体装配，卡扣的连接强度能够满足常规运输、使用过程中的抗振动要求，在10-2000Hz的扫频振动测试下，不会出现内部组件移位、引脚松脱的问题。网罩与外壳的连接采用超声波焊接工艺，焊接筋的高度设置为0.4mm，焊接后网罩与外壳的连接强度能够承受50N的轴向拉力，不会出现网罩脱落的情况，焊接溢料会被预留的溢料槽收纳，不会在产品外表面形成明显的焊痕，保证外观的一致性。
