GY-30型BH1750数字光照检测模块结构

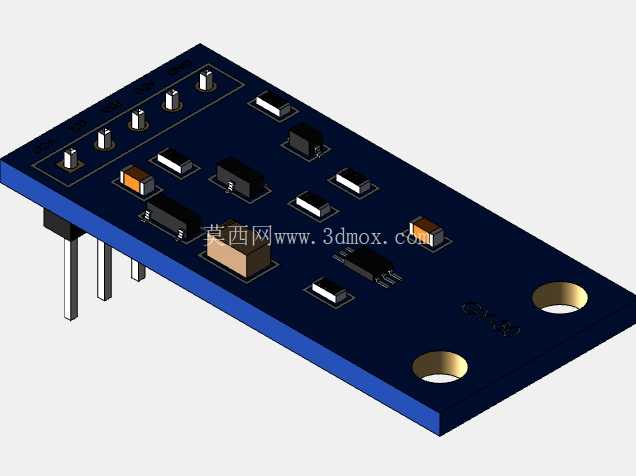

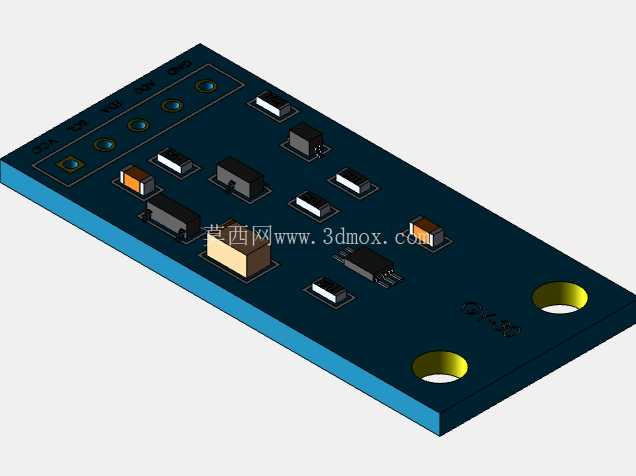

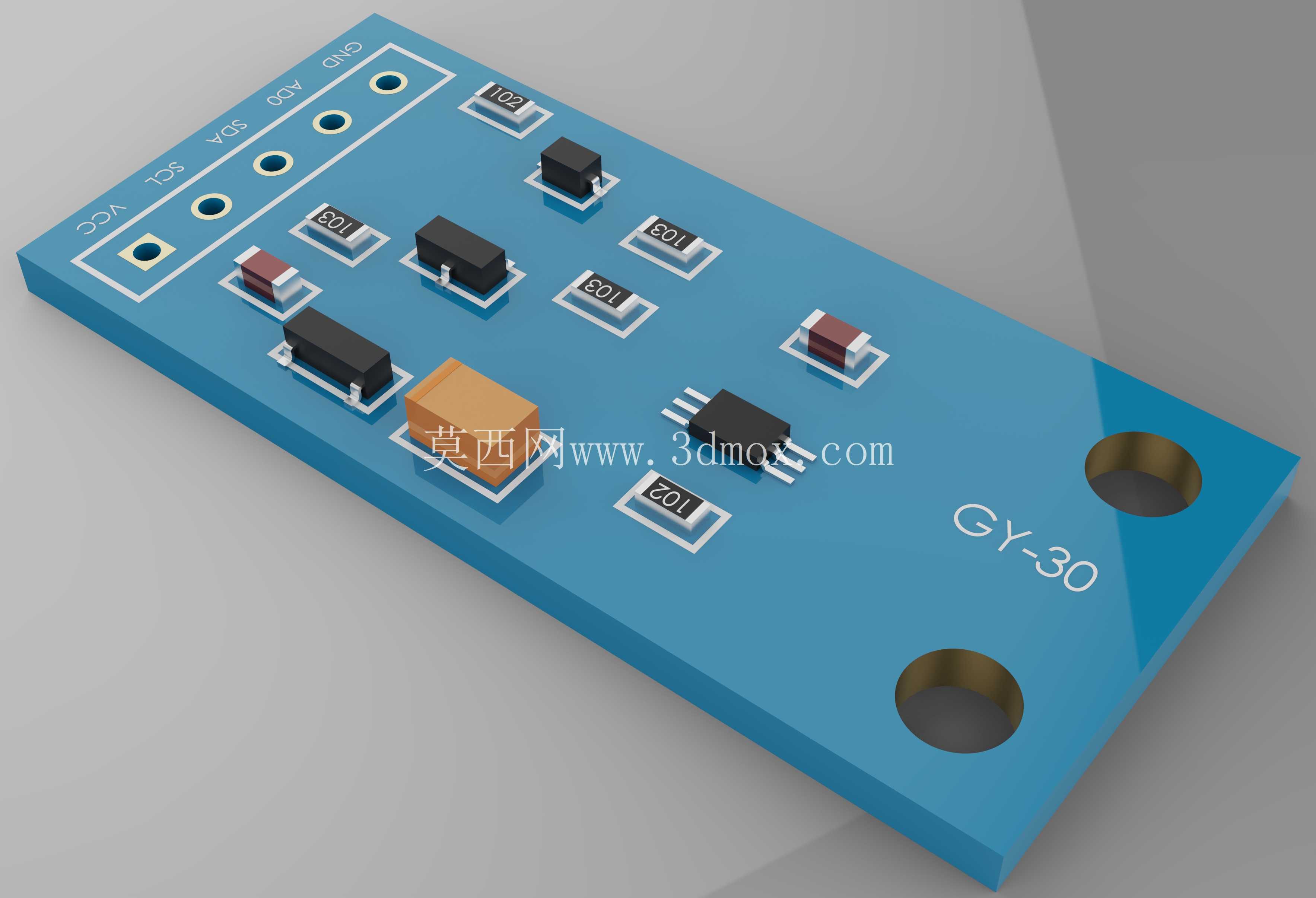

　　这款板载式光照检测单元，核心搭载BH1750数字型光敏传感芯片，整体采用FR-4环氧玻纤基板作为承载主体，板体做蓝油阻焊处理，丝印清晰标注各引脚定义与板型编号GY-30，边缘预留两个φ3.2mm的金属化安装孔，孔中心距匹配通用传感模块安装规范，可直接通过M3铜柱或螺丝固定在设备内腔、支架面板等安装位，无需额外设计转接固定结构。从电路布局来看，板载元件排布遵循信号流向逻辑，电源输入端配置贴片滤波电容与限流电阻，可抑制输入电源纹波，避免供电波动对光照采样精度造成干扰；信号通路端设置上拉电阻与ESD防护元件，适配标准I2C通讯接口电平要求，可直接对接主流单片机、工控板的IO引脚，无需额外搭建信号调理电路。

　　在实际工程应用场景中，这类模块常被集成在智能照明控制系统里，安装在灯具面板或室内吊顶位置，实时采集环境光照度数据，联动照明回路实现自动调光，避免自然光充足时段灯具满功率运行造成的电能浪费；也可嵌入农业大棚环境监测终端，固定在作物冠层高度位置，持续采集棚内光照强度参数，为遮阳网启闭、补光灯控制提供数据依据，保障作物生长所需的光照条件；在消费电子领域，该类模块还可用于显示屏自动亮度调节场景，安装在屏幕边框位置，感知环境光线变化，动态调整屏幕背光亮度，提升视觉舒适度的同时降低设备功耗。

　　设计层面上，板体外形做了圆角处理，避免尖锐边角在装配过程中划伤操作人员或相邻线束，所有贴片元件均采用回流焊工艺适配的封装尺寸，元件间距满足SMT产线贴装精度要求，不会出现元件干涉、贴装偏移的问题；引脚接口采用2.54mm标准排针间距，既可以直接插在面包板上做原型验证，也可以通过排线连接到主控板，适配不同开发阶段的使用需求。从安装边界来看，板体整体厚度不超过8mm，包含排针的总高度控制在12mm以内，可嵌入到厚度15mm以上的超薄设备壳体内部，不会因模块尺寸问题造成壳体装配间隙；安装孔位到板边的距离预留了足够的螺丝操作空间，使用普通十字螺丝刀即可完成固定，无需特殊工装。

　　电路设计上充分考虑了不同供电场景的适配性，板载稳压电路可支持3.3V与5V直流电压输入，覆盖绝大多数嵌入式系统的供电标准，用户在选型时无需额外准备电平转换模块，降低BOM成本与接线复杂度。传感芯片的感光窗口在板体上做了居中排布，周围没有布置过高的元件，避免遮挡光线入射路径，保证光照采集的角度范围符合设计预期，在±60°的入射角度范围内都能保持较高的采样精度，不会因安装角度偏差造成数据失真。板体上的丝印除了引脚定义外，还标注了各元件的位号，方便后期维修时快速定位故障元件，更换损坏的阻容或传感芯片，延长模块的整体使用寿命。在工业现场应用时，该模块可配合透明防尘罩使用，避免粉尘、水汽附着在感光窗口表面影响检测精度，安装孔位的金属化处理也能保证多次拆装后不会出现基板磨损、固定松动的问题，适配工业场景下长期稳定运行的要求。
