3D打印固定翼遥控练习飞行器结构设计

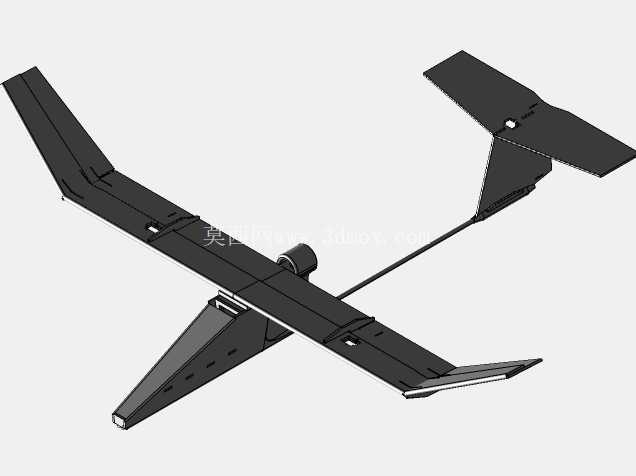

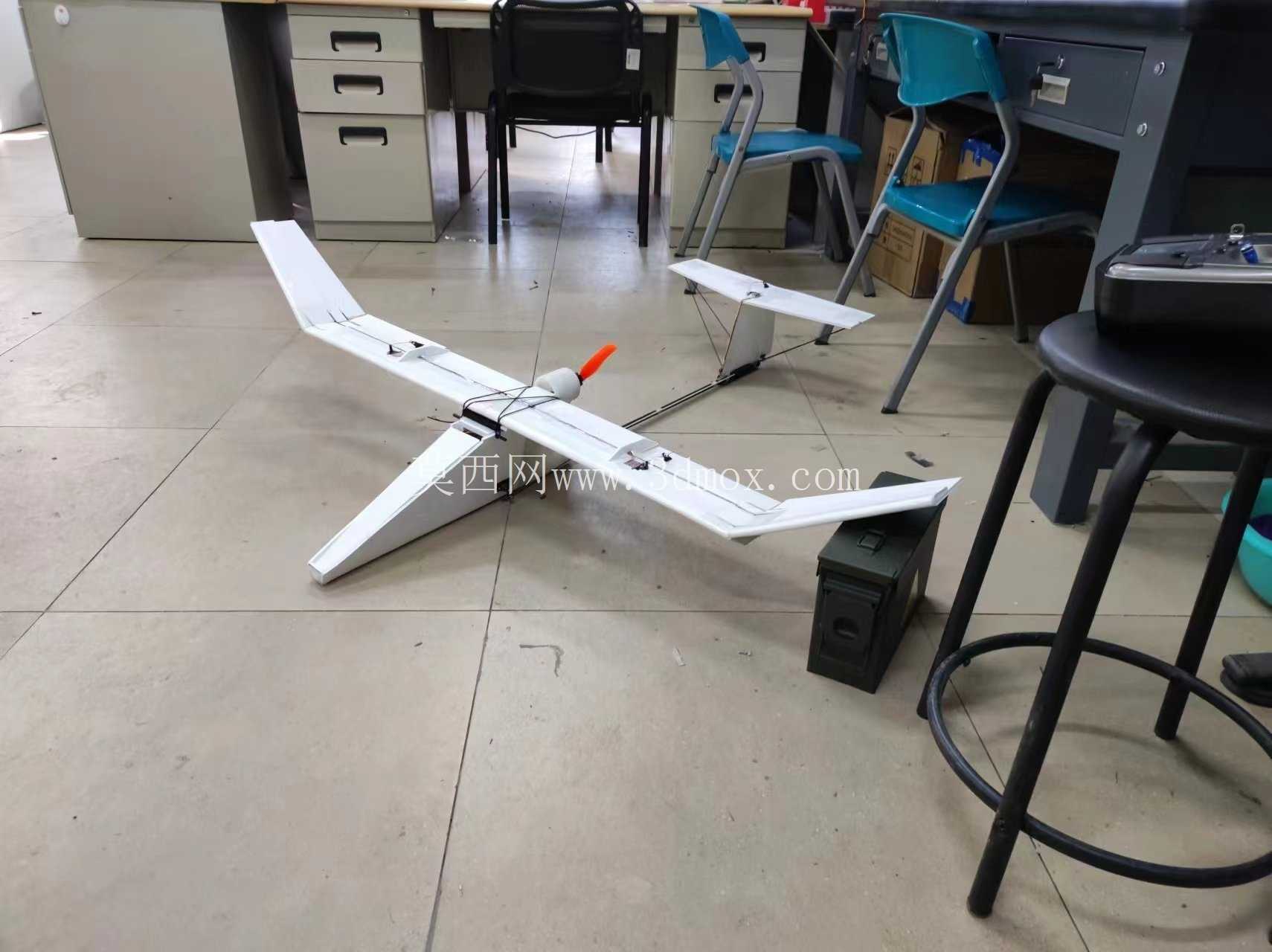

这款固定翼遥控飞行器的结构设计，核心面向航模入门练习与轻量化快速制作场景，整体采用双尾撑后推式布局，区别于常规上单翼练习机的结构形式，在保证低速飞行稳定性的前提下，尽可能压缩了整机的结构重量，适配新手练习阶段的大容错飞行需求。从实际应用场景来看，该结构既可以作为航模初学者的首飞练习机型，也可作为小型航拍、简易航测任务的低成本搭载平台，整机结构无复杂曲面成型需求，所有结构件均可通过桌面级FDM3D打印机完成制作，机翼主体采用5mm厚度Depron泡沫板材切割成型，仅在机翼受力接头、尾撑连接座、电机安装位等应力集中区域使用3D打印稀土增强材料制作承力构件，大幅降低了制作成本与加工门槛。

设计思路上，整机优先考虑抗摔性能与拆装便捷性，机翼采用分段式插接结构，左右机翼通过中央翼台的定位插槽与机身主体连接，无需额外粘接即可完成快速拆装，方便外出携带；尾翼部分通过两根碳纤维尾撑杆与主机身连接，尾翼组件同样采用插接定位，平尾与垂尾的舵面铰接位预留了标准舵机安装槽，可直接适配市面上通用的9g规格微型舵机，无需额外定制连接件。电机安装位设置在主机身中部后上方，采用后推式动力布局，一方面可以避免螺旋桨在降落擦地时出现打桨损坏，另一方面也能让整机重心更容易匹配机翼气动焦点，减少新手调试时的配平工作量。

从外形尺寸与安装边界来看，整机翼展控制在1米左右的入门级练习机常规尺寸，机身长度约0.6米，机翼采用克拉克Y翼型的简化改型，翼尖设置了小幅上反角，提升低速飞行时的横向自稳能力，不需要飞控辅助也能保持较好的飞行稳定性；机翼前缘做了3mm的倒角处理，既可以降低诱导阻力，也能在轻微擦碰时减少泡沫板材的崩边概率。所有3D打印承力构件的壁厚均设置为2mm，填充率20%即可满足飞行受力需求，电机安装座预留了16mm、19mm两种常见规格无刷电机的安装孔位，可根据自身动力配置灵活选择，电池舱设置在主机身前部，可容纳2S-3S规格的500mAh-1000mAh锂聚合物电池，通过调整电池前后位置即可完成整机重心配平，不需要额外增加配重。

结构细节上，机翼与机身的连接位设置了尼龙插销锁紧结构，飞行过程中不会出现机翼脱开的风险，尾撑杆采用直径4mm的碳纤维杆，在保证足够抗弯强度的前提下，重量仅为同尺寸ABS杆件的五分之一；舵面的传动摇臂采用内嵌式安装，突出结构少，能减少飞行过程中的气动阻力，同时也能避免降落时刮蹭地面损坏舵机连杆。整机所有棱角位置均做了R2的圆角处理，既可以减少3D打印过程中的应力集中问题，也能避免组装过程中尖锐边角划伤操作人员。需要注意的是，该结构作为练习验证方案，机身尾部的尾撑连接座在大过载机动时存在一定的强度冗余不足问题，实际制作时可根据飞行需求适当增加该部位的打印填充率，或者在连接位增加碳纤维片补强；机翼的Depron板材表面可根据需求覆盖热缩膜提升表面光洁度，进一步降低飞行阻力提升续航时间。
