剪式车载起重支撑装置结构设计

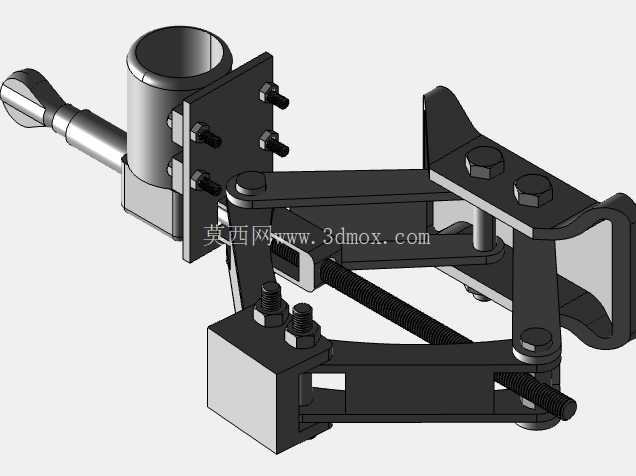

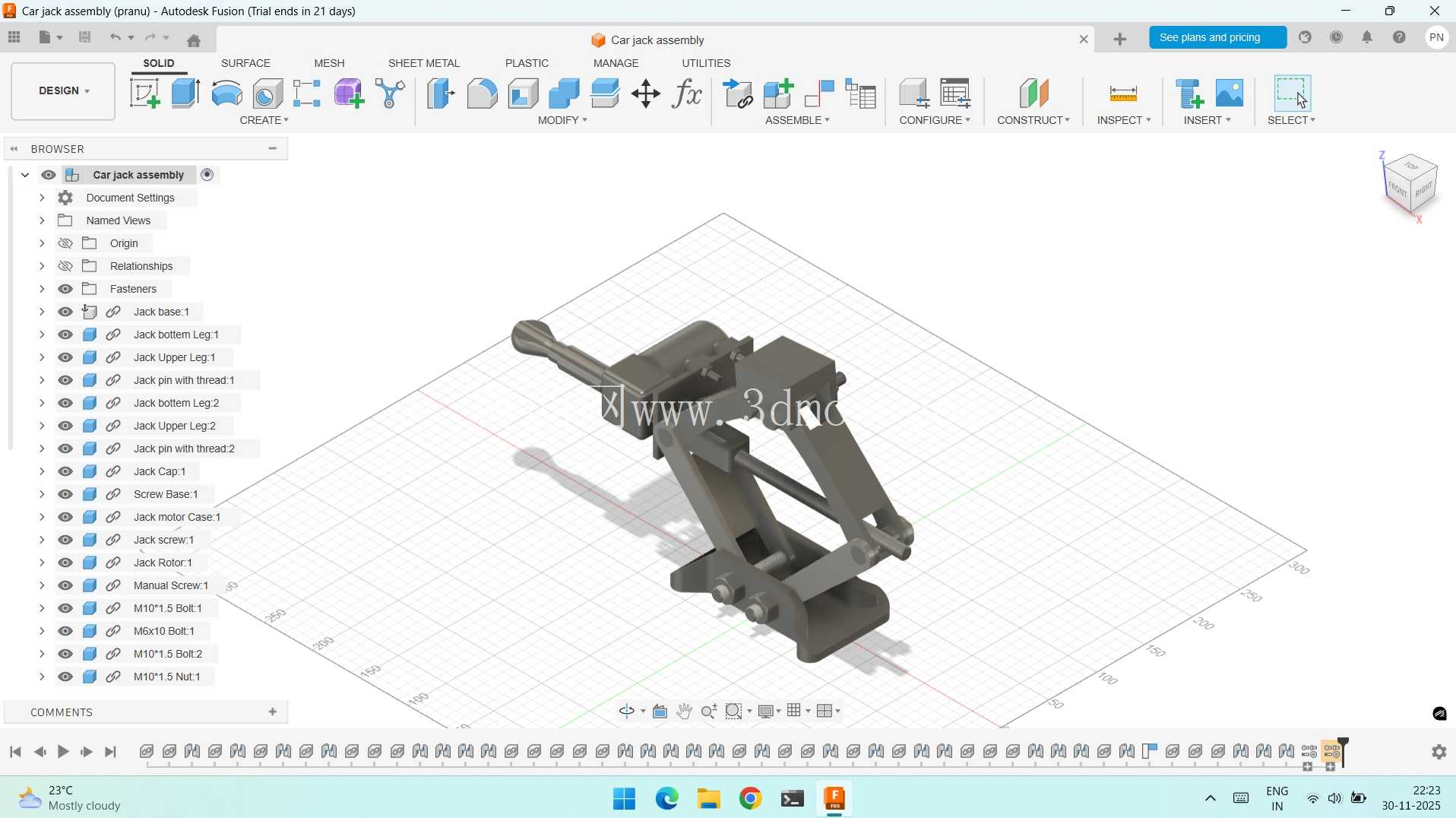

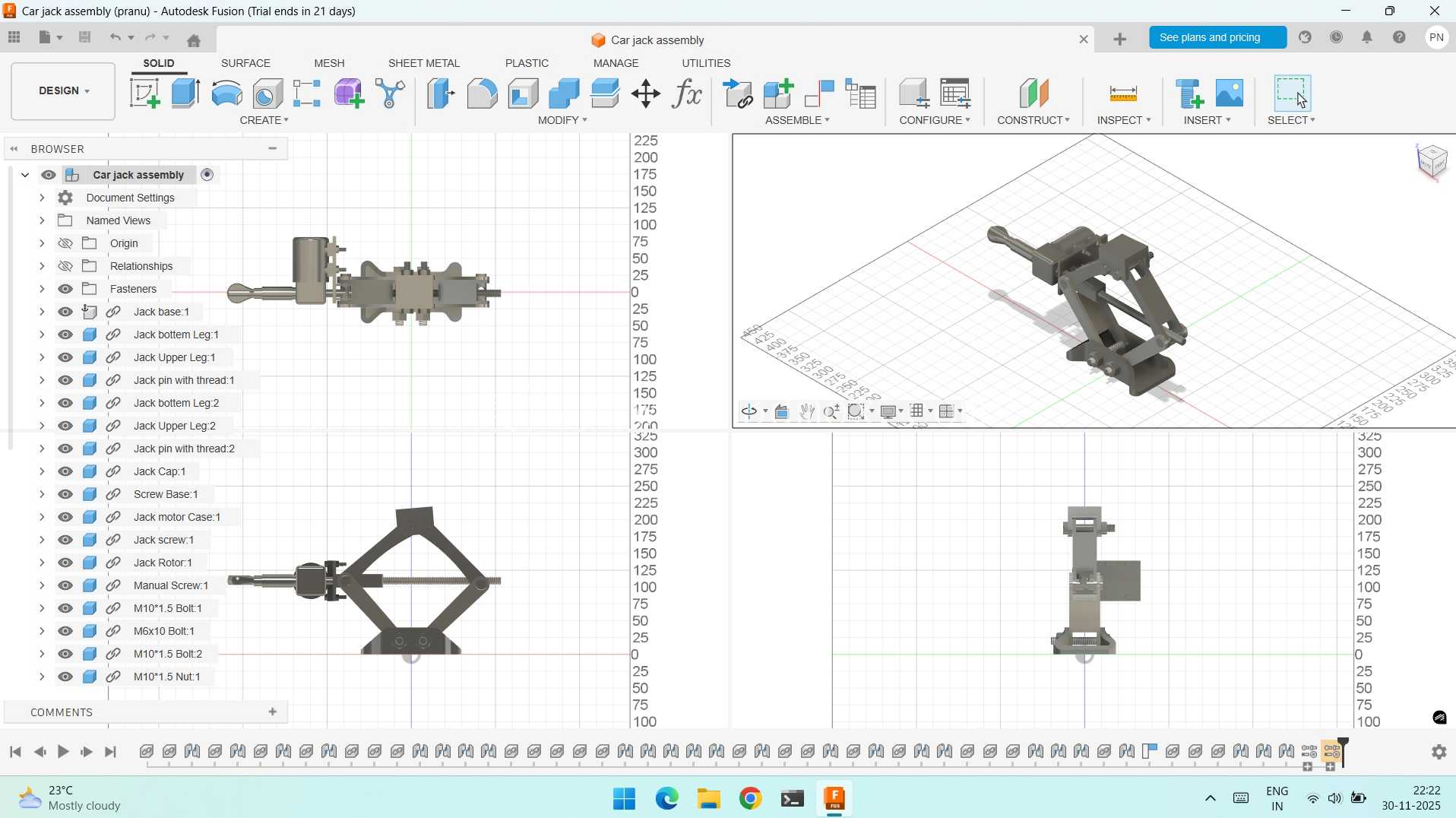

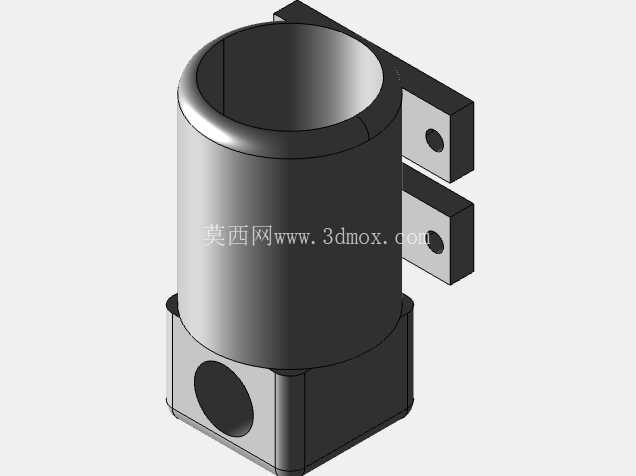

　　在乘用车日常维保、轮胎更换、底盘检修的作业场景中，这类剪式举升支撑装置是随车工具清单里的核心配置，区别于重型液压举升设备，它的核心优势是收纳后占用空间极小，可直接放置于车辆后备箱备胎槽周边，不会额外占用储物空间，适配绝大多数家用轿车、城市SUV的车载配置需求。从结构逻辑来看，这套装置采用多组铰接连杆形成剪式伸缩框架，动力输入端为梯形传动螺杆，通过端部的摇柄接口输入扭矩，螺杆转动时带动两侧铰接支座沿轴向相对位移，进而驱动剪式连杆组完成角度变化，实现顶部支撑座的垂直升降，整个传动过程具备机械自锁特性，当螺杆停止转动时，梯形螺纹的摩擦角可实现位置锁止，不会出现承重后自动回落的风险，无需额外配置锁止销或者止退结构，大幅简化了操作流程。

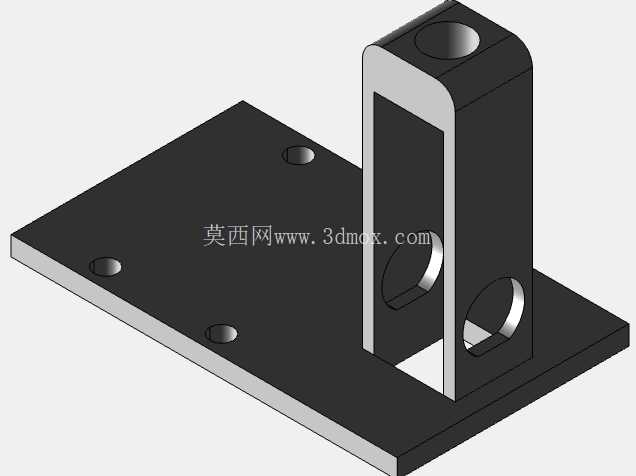

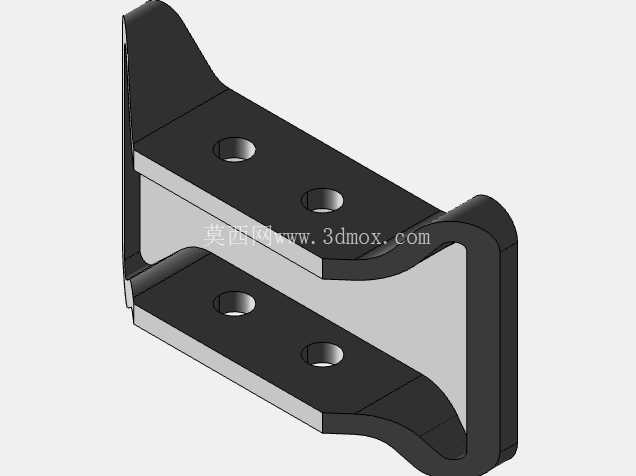

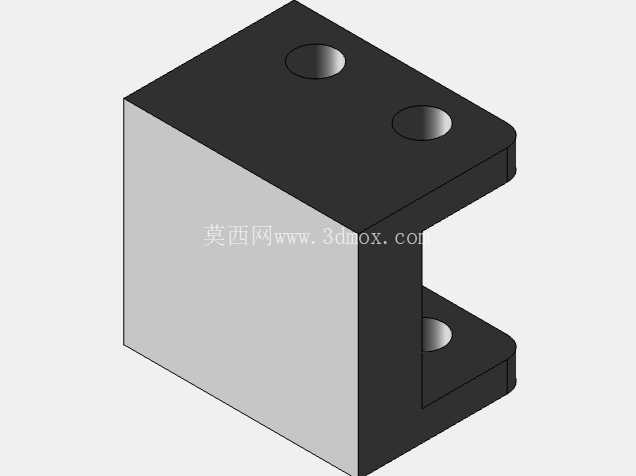

　　设计阶段首先要明确的是安装边界与尺寸约束，收纳状态下整体高度需控制在120mm以内，确保能放入常规车型的随车工具仓，完全举升后的最大行程要覆盖300mm以上，满足家用车底盘离地间隙的举升需求，顶部支撑面设计有弧形定位槽，可直接卡入车辆底盘指定的举升支撑点，避免举升过程中出现滑移脱落的风险，侧面的安装固定板可根据不同车型的工具固定位做适配调整，确保车辆行驶过程中装置不会出现晃动异响。

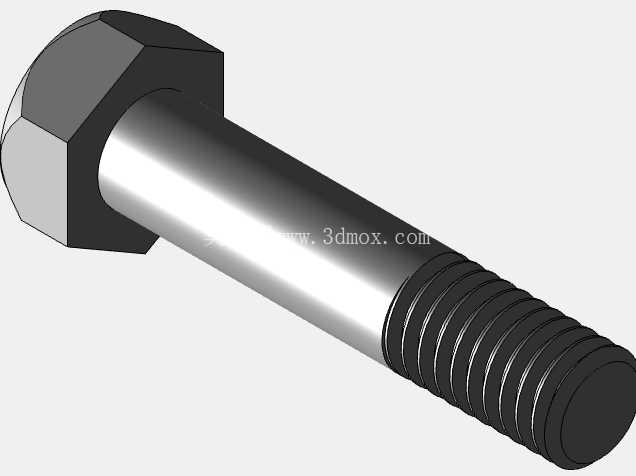

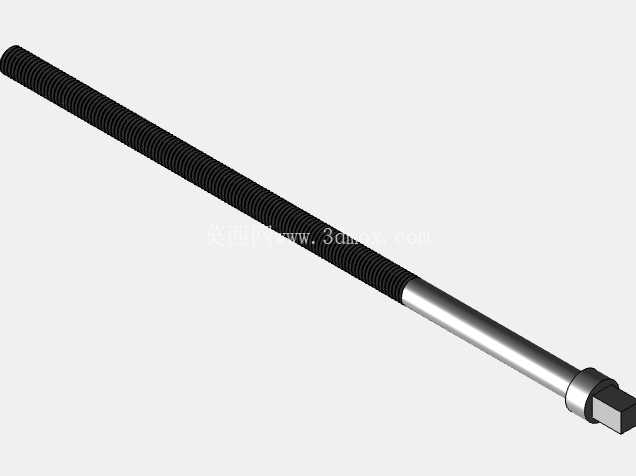

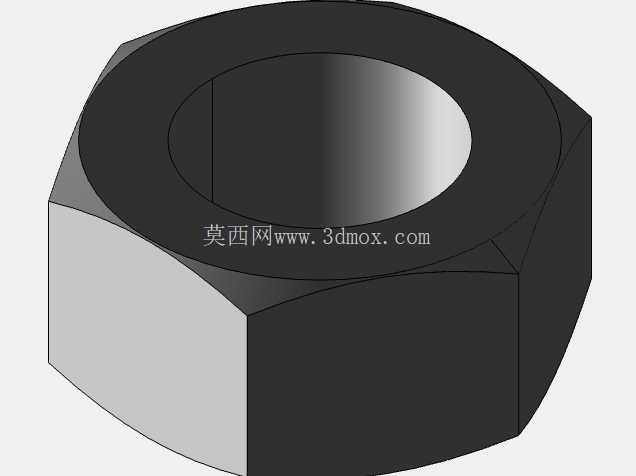

　　从功能特性上看，整套机构的受力路径经过多轮迭代优化，所有铰接点均采用销轴配合耐磨衬套的结构，减少反复举升过程中的铰接磨损，延长使用寿命，螺杆采用高强度合金钢材质，表面做发黑防锈处理，适配户外、雨天等复杂作业环境的使用需求，端部的摇柄连接位设计为通用六角接口，既可以搭配原车配套的摇把操作，也可以配合电动扳手实现快速举升，降低手动操作的劳动强度。在实际使用场景中，这类装置不需要额外的动力源，纯机械传动的结构几乎不会出现液压泄漏这类故障，维护成本极低，除了车载应急使用外，也可用于小型设备安装时的高度微调、轻型构件的临时支撑作业。

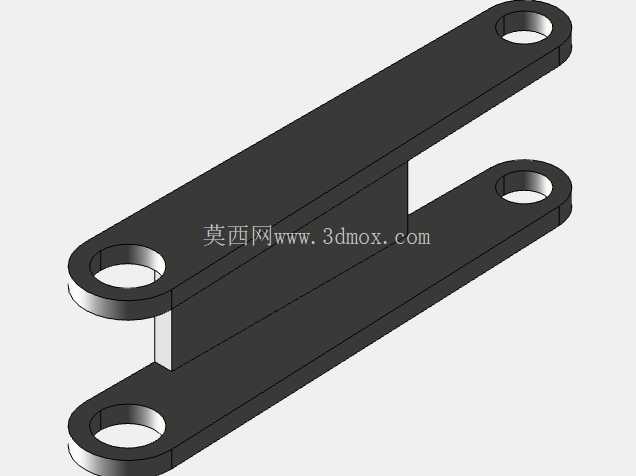

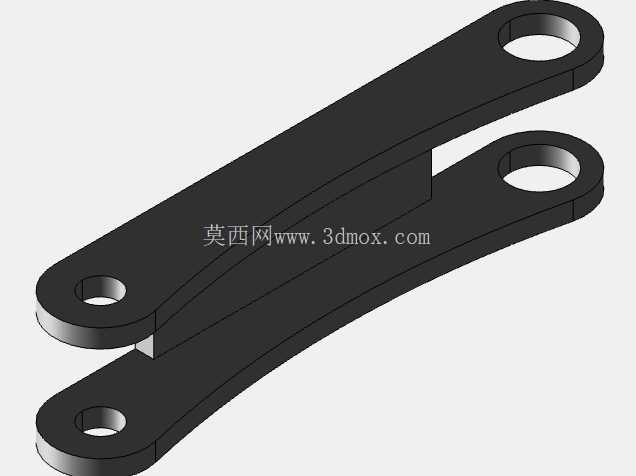

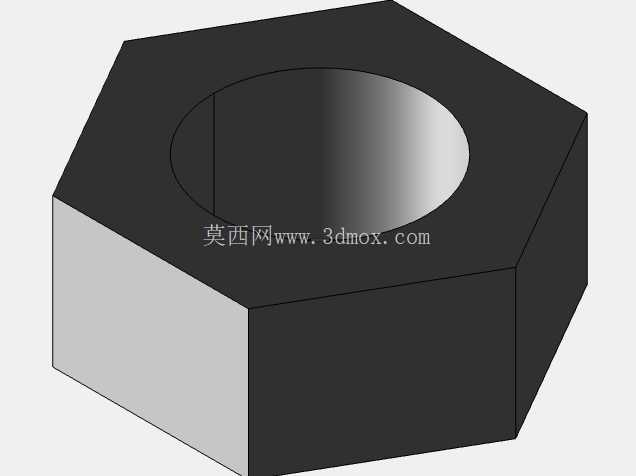

　　结构设计过程中，每处连杆的截面尺寸都经过承重校核，在额定承重范围内，连杆的弯曲变形量控制在0.2mm以内，避免举升过程中出现结构晃动，铰接点的配合间隙控制在0.1mm以内，既保证转动顺畅，又不会出现旷量导致的支撑不稳，底部支撑座做了加宽防滑处理，在沥青、水泥等不同路面条件下都能保证足够的接触面积，降低单位面积压强，避免软质路面上下陷。整套装置的所有零部件都采用模块化设计，销轴、螺杆、连杆件都具备互换性，后期如果出现单个零件磨损，可单独更换，不需要整体报废，进一步降低全生命周期的使用成本。
