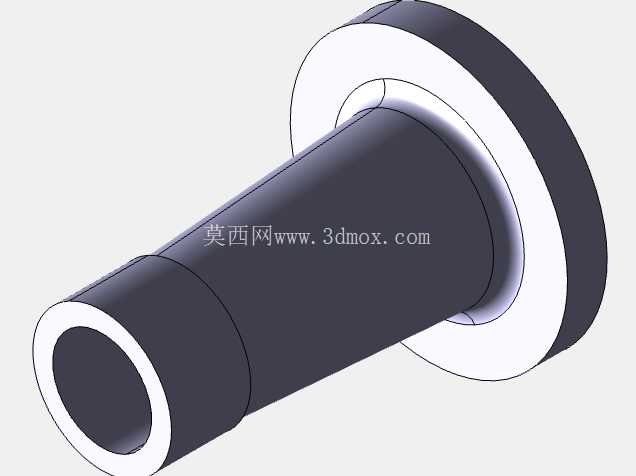

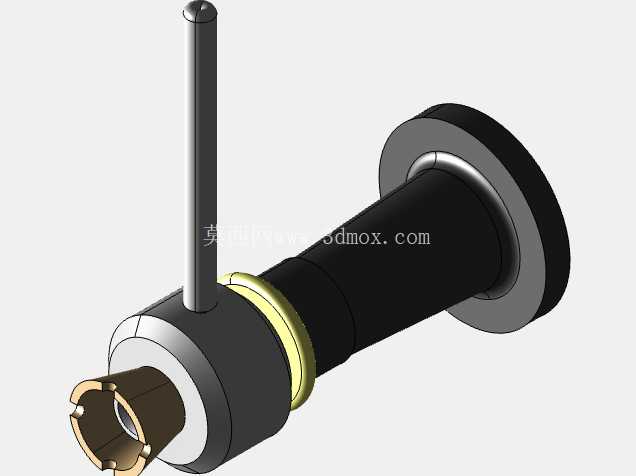

从结构功能逻辑来看,这套顶升结构的核心承重传递路径完全依托刚性机械零件完成,底座的法兰盘结构作为整个设备的承重接触面,设计时需要充分考虑接触压强的分布,大直径的盘式底座可以将顶部承载的重物压力均匀分散到支撑接触面,避免局部压强过大造成支撑面凹陷或者设备侧翻,底座与螺母套的连接采用同轴定位设计,保证螺杆升降过程中始终保持垂直姿态,不会出现偏载卡滞。核心的螺纹传动副采用梯形螺纹设计,这类螺纹的牙型角度可以承受更大的轴向载荷,相比普通连接螺纹,梯形螺纹的传动效率更适配手动顶升的操作逻辑,同时螺纹副的自锁特性可以保证在任意顶升高度下,撤去操作力之后负载不会自行下滑,不需要额外添加锁止结构就能满足承重安全要求。在设备检修、重物位移、工装调平这类需要小行程垂直承重的作业场景里,螺旋类顶升支撑结构的应用覆盖范围极广,不同于液压类顶升设备存在的密封泄漏、长期承重泄压风险,纯机械螺纹副传动的结构可以在无额外动力源的工况下完成稳定承重,哪怕是长时间保持顶升姿态,也不会出现负载回落的问题,这也是这类结构在重型设备安装对位、模具拆装支撑、野外无电源抢修场景中始终保有稳定应用占比的核心原因。

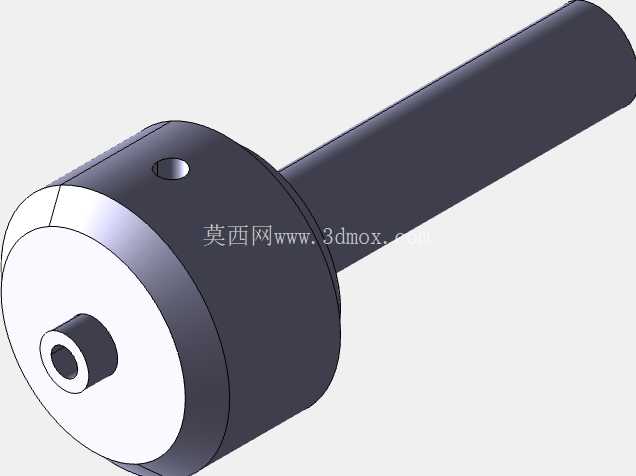

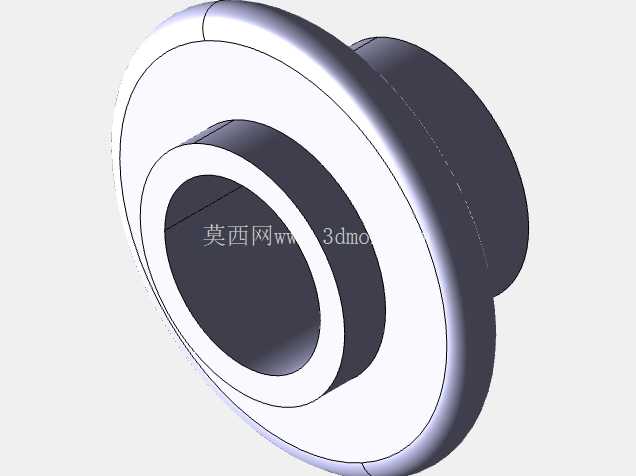

操作端的摇柄采用垂直于螺杆轴线的外置设计,力臂长度经过匹配计算,操作人员施加在手柄上的圆周力经过螺纹副的力矩放大,可以用较小的操作力撬动数吨级的负载,摇柄与螺杆头部的连接采用可拆卸的插装结构,在空间受限的作业场景里,可以调整摇柄的转动角度,避开周边的设备干涉,完成小空间内的顶升操作。顶部的承载头采用弧面接触设计,和被顶升重物的底面接触时,可以自动适配微小的角度偏差,避免硬接触造成的接触面压痕,同时承载头与螺杆顶端采用相对转动设计,顶升过程中螺杆转动不会带动顶部承载头跟转,不会刮伤被支撑设备的底面。
从安装边界尺寸来看,整个结构的径向最大尺寸集中在底座法兰位置,作业时只需要预留出摇柄转动的圆周操作空间即可,不需要额外的外接管路或者动力线路,整体结构紧凑,在设备底部的狭小间隙内也能完成放置,顶升行程覆盖常规设备检修的高度调整需求,最低放置高度可以适配多数设备底部的预留间隙,不需要额外垫高就能完成初始安装。建模过程中需要重点关注螺纹副的配合间隙,既要保证转动过程顺滑无卡滞,也要避免间隙过大造成顶升姿态晃动,各零件的同轴度公差需要严格控制,底座、螺母套、螺杆三个核心零件的同轴度偏差过大会直接造成操作力矩陡增,甚至出现螺纹咬死的故障。

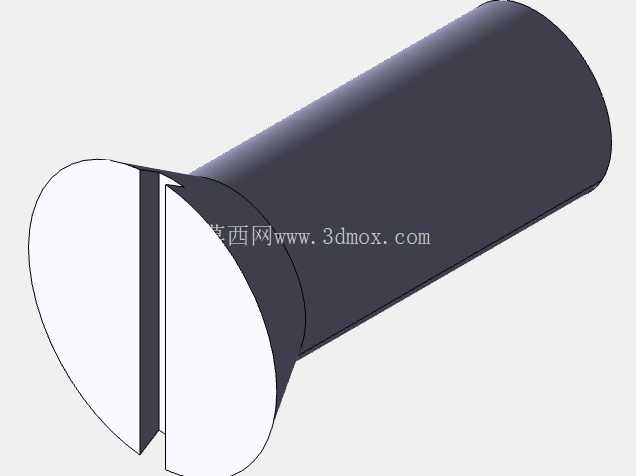

另外,手柄与螺杆头部的连接销需要具备足够的抗剪切强度,顶升过程中操作力全部通过这个连接销传递,销孔的配合间隙也需要控制在合理范围,避免操作时出现晃量。这类纯机械顶升结构的维护成本极低,只需要定期在螺纹副位置涂抹润滑脂降低操作力矩,不存在易损的密封件、液压件,哪怕在多粉尘、潮湿的恶劣作业环境下,也能保持稳定的工作状态,不会因为环境介质影响出现功能失效。在结构设计验证阶段,需要针对螺纹牙根的剪切强度、底座的抗弯强度、螺杆的压杆稳定性做对应的校核计算,尤其是当顶升高度达到最大行程时,螺杆的伸出长度最长,此时的压杆稳定系数需要满足承重安全要求,避免出现螺杆弯曲变形的风险。和其他顶升设备相比,这类结构的重量更轻,单人即可完成搬运转移,不需要配套的动力单元,在应急抢修、户外作业、无动力供应的场景下,具备不可替代的应用优势,同时结构的零件全部为常规机械加工件,加工工艺成熟,制造成本可控,备件更换也十分便捷。
