液压落地千斤顶承载框架结构设计

在起重维修类作业场景里，液压落地千斤顶的框架是整套设备的核心承载基体，直接决定设备举升过程的结构稳定性与负载传递路径合理性。日常汽修场景中车辆底盘支顶、设备维保场景中重型部件抬升、仓储场景中重载货位调整等工况，都需要框架能够承受偏载、冲击载荷的反复作用，不能出现结构形变或铰接位松旷的问题。

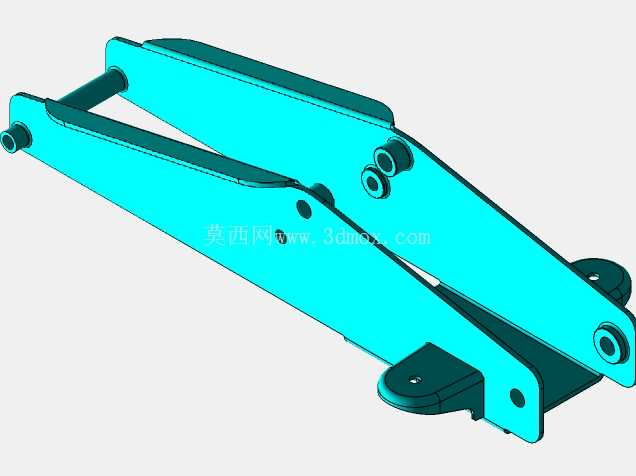

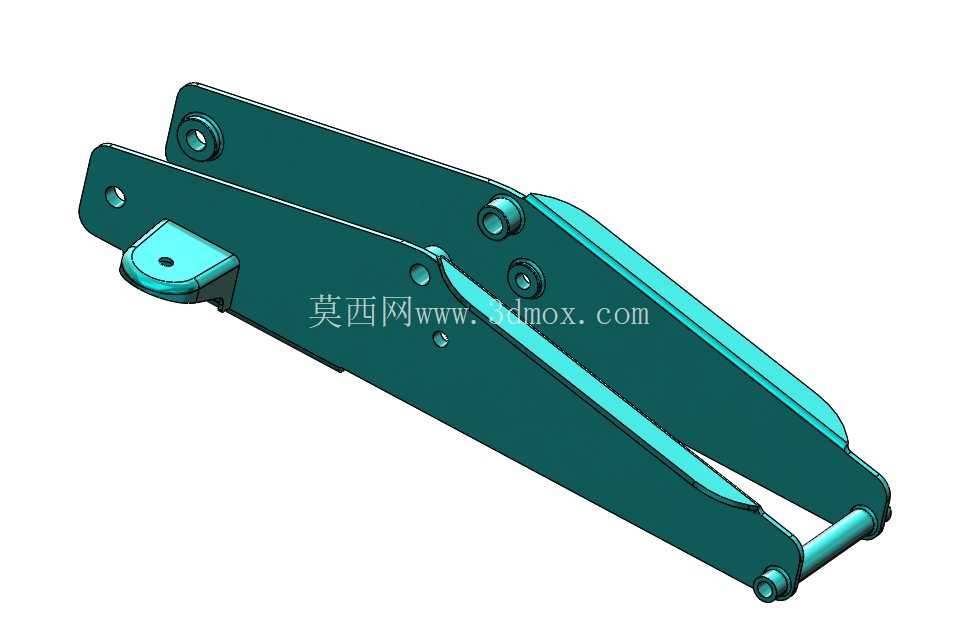

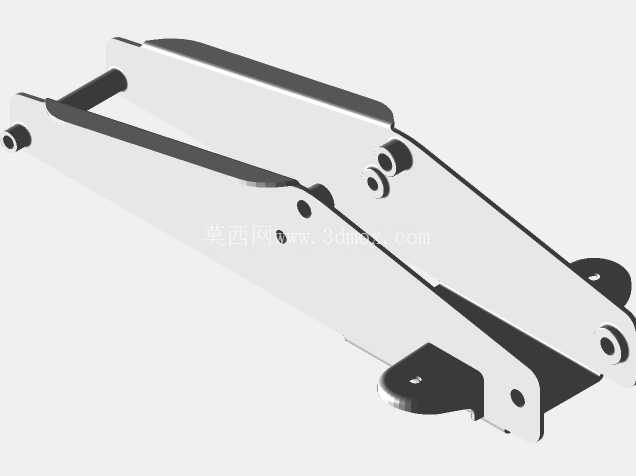

从功能特性来看，这套框架采用双平行长臂板的对称结构设计，两块主侧板作为主要承力构件，之间通过销轴铰接位预留动力臂的安装空间，前端设置的铰接凸台用于连接托举头组件，尾端的铰接孔用于匹配底座的翻转支撑结构，中部的多组销轴安装位分别对应液压油缸的铰接点、连杆锁止机构的固定点，各个安装孔位的同轴度公差需要控制在0.02mm以内，避免装配后出现运动卡滞、受力偏磨的问题。主侧板边缘做了连续的圆弧过渡处理，既可以消除板材切割后的应力集中点，也能避免作业过程中尖锐边角对操作人员造成磕碰伤害，侧板表面的减重凹槽在不降低整体结构强度的前提下，有效减少了框架自身重量，降低设备整体的搬运难度。

设计过程中首先需要匹配额定举升吨位的负载要求，按照1.5倍的安全系数核算侧板的板材厚度，举升过程中框架的受力会随着举升角度变化发生动态转移，初始低位状态下油缸推力对铰接点的力矩最大，此时主侧板中部的弯曲应力达到峰值，需要通过有限元分析对应力集中区域做加厚处理，同时预留液压管路的排布空间，避免油缸伸缩过程中管路与框架发生摩擦破损。框架上的各个销轴孔都设计了衬套安装位，采用耐磨铜衬套作为铰接副的磨损件，后期维护时仅需更换衬套即可恢复铰接精度，无需整体更换框架构件，大幅降低设备的全生命周期维护成本。

安装边界方面，框架整体的宽度需要匹配底座的支撑跨距，保证低位状态下整体重心落在底座支撑面范围内，避免举升过程中出现侧翻风险；前端托举连接位的安装尺寸需要适配通用型千斤顶托头，能够兼容不同车型底盘的支撑边、不同设备的抬升着力点；尾端与底座的铰接孔中心距需要匹配底座的安装座尺寸，保证框架翻转过程中不会与底座加强筋发生运动干涉；中部油缸铰接位的位置精度直接决定液压油缸的初始安装角度，合理的初始角度能够让油缸在举升初始阶段输出最大推力，降低低位启动时的系统压力负载。

实际作业过程中，框架的长臂结构决定了千斤顶的最低作业高度与最大举升行程，长臂的长度比例经过反复校核，既保证最低高度能够伸入低底盘车辆的底部间隙，也能让最大举升高度满足常规家用车、轻型商用车的轮胎更换、底盘检修作业需求。框架表面做了喷塑防锈处理，能够适应维修车间多油污、多水汽的作业环境，避免长期使用后出现锈蚀剥落的问题，各个铰接位的端面都设计了挡圈槽，安装轴用挡圈后可以限制销轴的轴向窜动，防止作业过程中销轴脱出引发安全事故。
