四轴无人机80mm管径铝制折叠机臂结构

这套折叠机臂结构面向中小型多旋翼航拍、巡检类无人飞行器的机架改装与整机装配场景，核心适配80mm直径碳管或铝管的机臂安装需求，解决大载重四轴飞行器机臂运输收纳不便、电机座与管体连接同轴度难保证、折叠锁止结构刚性不足的实际工程问题。日常外场作业中，多旋翼无人机往往需要随车转运到巡检点位、航拍取景地，固定式机臂的机架展开后横向占用空间极大，普通SUV后备箱甚至无法平放，拆装机臂又需要反复拧动紧固螺丝，每次起飞前都要重新核对机臂水平度、电机轴线垂直度，既耽误外场作业窗口，反复拆装还容易造成管夹螺丝滑牙、连接位出现虚位，飞行中引发机臂共振，直接影响飞控姿态解算的稳定性，这套折叠结构就是针对这类外场使用痛点做的结构优化。

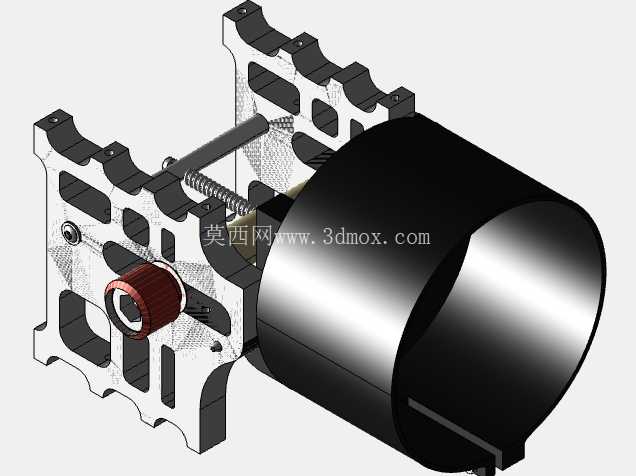

从实际功能逻辑来看，整套结构分为机臂夹持固定段、折叠铰接段、快拆锁止段、电机安装座四个核心部分。管体夹持端采用上下对合的半包式夹腔，夹腔内孔直接按80mm圆管外径做配合公差，夹持面做了细密的滚花纹理，装配时不需要在碳管表面粘贴防滑砂纸，拧紧两侧紧固螺丝后就能靠接触面的静摩擦力锁死管体，不会出现机臂沿管体轴向滑动、绕管轴线偏转的问题。夹腔外侧做了多道镂空减重槽，所有镂空位都避开了螺丝锁紧的受力路径，在保证夹持刚性的前提下把整块铝件的切削余量去掉，相比实心夹座重量降低近四成，对于对起飞重量极其敏感的多旋翼飞行器来说，每一克机架重量的降低都能直接转化为有效载荷或者续航时间的提升。

折叠铰接位采用横向贯穿的销轴结构，销轴两端用卡簧限位，铰接旋转面做了台阶配合，折叠转动时的间隙控制在0.1mm以内，既保证机臂展开、折叠时转动顺滑无卡滞，又不会因为铰接间隙过大导致展开后机臂出现旷量。锁止机构采用弹簧顶紧的楔形插销结构，机臂展开到水平工作位置时，插销会在弹簧力作用下自动卡入锁止孔，不需要额外手动扳动锁扣，外场展开机架时只要把机臂掰到水平位就能听到锁止到位的声响，快速完成机架展开；需要折叠收纳时，只要拉动侧面的红色旋钮拉环，就能把插销从锁止孔中拔出，机臂即可向下翻转折叠，贴到机身侧板侧面，折叠后整机的横向尺寸能缩减60%以上，普通双肩背包都可以收纳整套机架。

电机安装位的中心孔直接适配对应拉力级别无刷电机的安装孔距，座面加工有定位止口，电机装配时止口可以直接卡入电机底座的定位槽，不需要反复调整电机的同轴度，四个安装螺丝孔的位置精度控制在0.05mm以内，保证电机轴线和机臂管体轴线垂直，飞行时电机拉力方向不会出现偏角，避免不必要的动力损耗。整个零件采用整块铝合金CNC切削加工，所有受力转角位置都做了R角过渡，避免应力集中导致飞行中出现零件断裂的问题；结构的安装边界也做了充分适配，夹座底部的安装孔位直接对应常见航拍无人机机身侧板的安装孔距，不需要额外打孔改装，替换原有固定式机臂夹座即可完成升级。设计过程中没有沿用现成的商用机臂图纸，而是围绕80mm管径的夹持需求重新推演受力路径：把锁止插销布置在铰接点的外侧，利用杠杆原理让飞行中机臂受到的向上升力越大，插销的锁止贴合面就压得越紧，不会出现飞行中锁止销松脱的恶性故障；夹座上的镂空槽走向全部顺着零件受力的主应力方向，既去掉了多余材料，又不会切断力的传递路径，经过实际拉力测试，单个机臂挂载对应拉力电机满油门输出时，夹座和折叠位的形变位移小于0.2mm，完全满足大载重四轴飞行器的飞行刚性要求。
