低成本三轴数控雕刻机结构设计模型

本模型为面向泡沫、软木加工场景打造的低成本三轴数控雕刻机概念设计方案，完整覆盖从结构构思到多格式输出的全流程建模内容。建模阶段以SolidWorks2012为核心工具，采用自底向上的装配建模逻辑，先逐一完成线性导轨、传动光轴、主轴固定座、立式支撑板、工作台基板等单个零件的参数化绘制，对每个零件的安装孔位、配合公差、壁厚尺寸做精准约束，再按照实际装配关系完成整机配合，全程添加无干涉的装配约束，确保各运动轴的行程范围符合设计预期，可直接通过软件内置的运动仿真模块模拟X、Y、Z三个轴的进给动作，验证传动结构的运行流畅度。

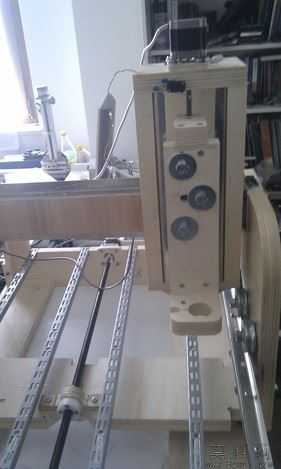

参数设计上充分考量低成本定位，整机采用常见的标准五金件搭配板材加工件，X轴有效加工行程适配小型工件加工需求，Y轴采用双侧平行光轴支撑保证运动平稳性，Z轴采用立式滑台结构搭载雕刻主轴，可适配常见的小型高速雕刻主轴，工作台采用平整木质基板作为工件装夹基础，整体结构紧凑，加工组装难度低，无需特殊定制的高成本零部件即可完成实物搭建。

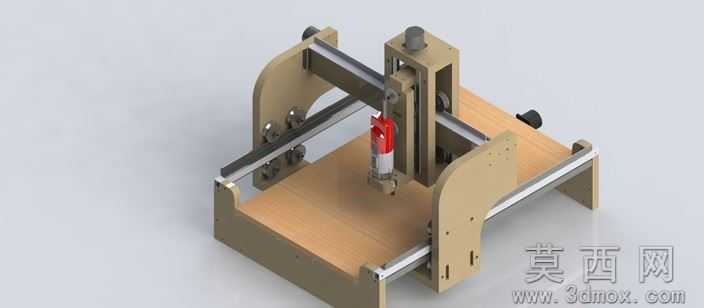

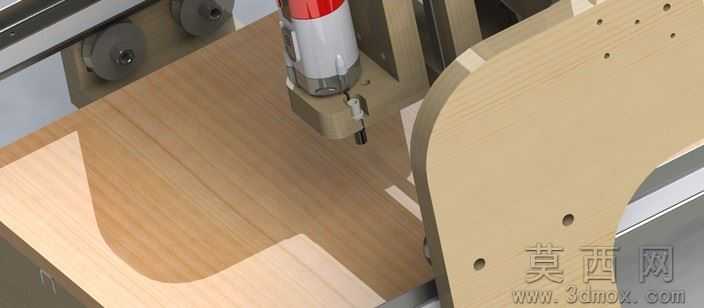

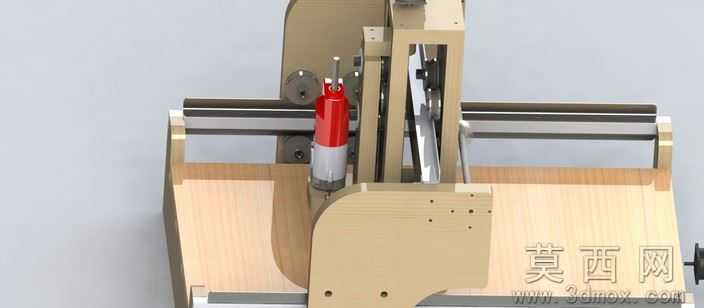

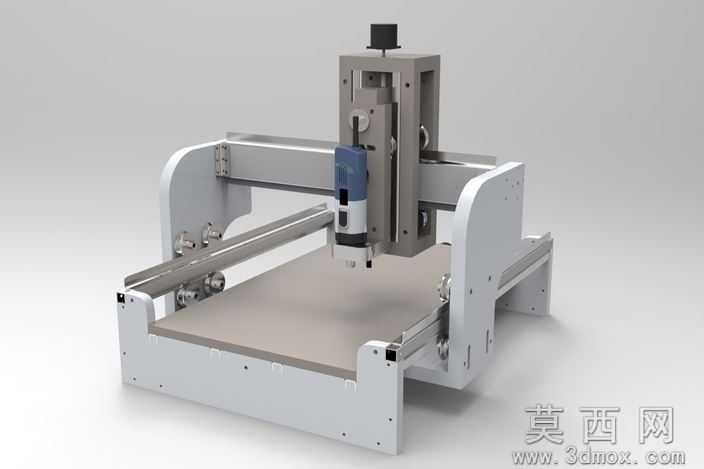

渲染材质部分针对不同零件做了对应材质赋予，两侧立式支撑板、主轴滑座等机加件赋予米黄色硬质工程塑料/电木材质质感，传动光轴、导轨赋予金属镀铬的亮面金属质感，工作台赋予原木纹理材质，雕刻主轴部分按照实物外观赋予红银配色的塑料与金属组合材质，渲染效果直观还原设备组装完成后的真实外观，清晰展示各部件的位置关系与结构形态。

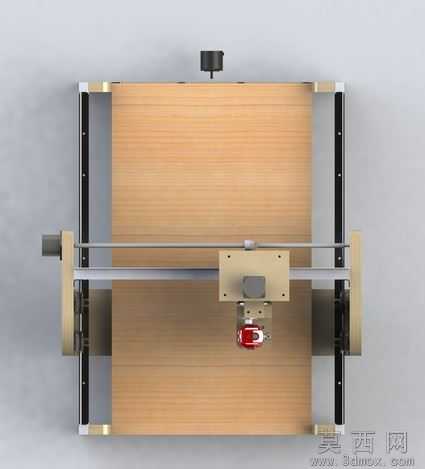

结构原理上采用经典的龙门移动三轴布局，Y轴负责带动龙门架做前后方向进给，X轴负责带动Z轴滑台做左右方向进给，Z轴负责带动雕刻主轴做上下方向进给，三个轴的运动相互独立又协同配合，通过控制系统输出脉冲信号驱动对应轴的运动部件移动，即可带动主轴完成平面雕刻、简单浮雕等加工动作，专门针对泡沫、软木这类硬度较低的材料优化了结构刚性，在控制成本的同时完全满足软质材料的加工刚性需求。

软件兼容方面，模型除原生SolidWorks2012格式文件外，还输出了STEP、IGES等通用三维中间格式，可兼容UG、Pro/E、Catia、AutoCAD等绝大多数主流三维CAD软件，不同软件平台的用户都可以直接导入模型进行编辑修改、结构优化、工程图导出等操作，无需担心版本不兼容或者格式无法识别的问题。

研发教学应用层面，该模型既可以作为数控设备爱好者DIY小型雕刻机的结构参考方案，帮助爱好者快速理解三轴数控设备的传动逻辑与结构组成，降低DIY设计的试错成本；也可以作为职业院校、高校机械设计、数控技术相关专业的教学案例，用于讲解三轴数控设备的结构原理、装配流程、运动仿真方法，帮助学生直观理解数控加工设备的设计思路，还可以作为小型加工从业者开发低成本专用雕刻设备的原型参考，根据自身加工需求调整行程、更换主轴即可快速衍生出适配特定加工场景的专用设备。
