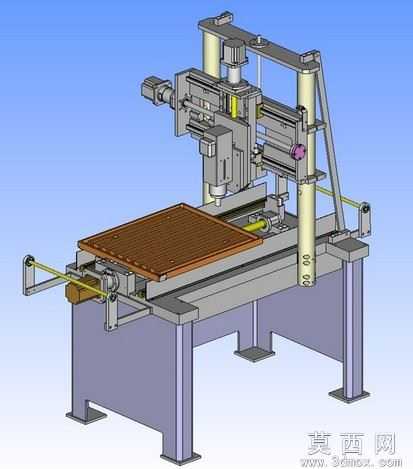

bobik桌面型数控雕刻机三维设计模型

本模型为桌面级工业数控雕刻机的完整三维设计成果，建模阶段采用自底向上的装配设计流程，首先完成直线导轨、传动丝杠、主轴安装座、龙门支撑立柱、加工工作台等单个零件的特征建模，通过拉伸、切除、扫描、阵列等基础特征命令构建零件基体，再添加倒角、圆角、安装孔位等细节特征，确保每个零件的尺寸公差与实际加工要求匹配，最后按照实际装配约束完成整机总装，验证各运动部件的行程范围无干涉。参数设计上，该机型兼顾3轴常规加工与4轴拓展加工能力，配置大尺寸加工桌面，可适配更大幅面的板材加工需求，X/Y/Z三轴的传动参数、主轴转速区间、龙门跨距均按照中小型工业加工场景设定，可满足木工、广告板材、软金属等材料的雕刻铣削加工要求。渲染材质方面，模型对不同部件赋予了对应真实材质属性，机架支撑结构采用灰铸铁材质表现厚重稳定的质感，传动导轨、丝杠赋予金属抛光材质，加工工作台面赋予防滑耐磨的酚醛树脂材质，传动同步带、线缆等部件赋予橡胶与塑料材质，配合渐变蓝色背景渲染，清晰展现整机的结构层次与部件区分。结构原理上，该雕刻机采用龙门移动式结构，工作台固定保障加工承载稳定性，X轴传动带动龙门整体沿床身纵向移动，Y轴传动带动滑板沿横梁横向移动，Z轴传动带动主轴箱完成垂直方向进给，拓展4轴功能时可在工作台端安装旋转轴实现回转体工件加工，整机通过伺服电机配合丝杠传动保障加工进给精度，两侧立柱搭配斜向支撑结构提升龙门刚性，减少高速加工时的结构震颤。软件兼容方面，模型提供STEP、IGES、STL等通用三维格式文件，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维机械设计软件，不同软件导入后可完成结构编辑、工程图导出、运动仿真等后续操作，无需担心版本兼容或特征丢失问题。研发教学应用层面，该模型可作为数控设备研发的参考原型，帮助设计人员快速验证中小型雕刻机的结构布局与传动方案，缩短产品研发周期；也可作为机械专业数控设备课程的教学案例，帮助学生理解数控雕刻机的装配关系、运动原理与结构设计要点，同时也可供数控加工从业者参考，完成设备改装、配件选型等实际工作。
