费斯托气动三轴雕刻机SolidWorks设计模型

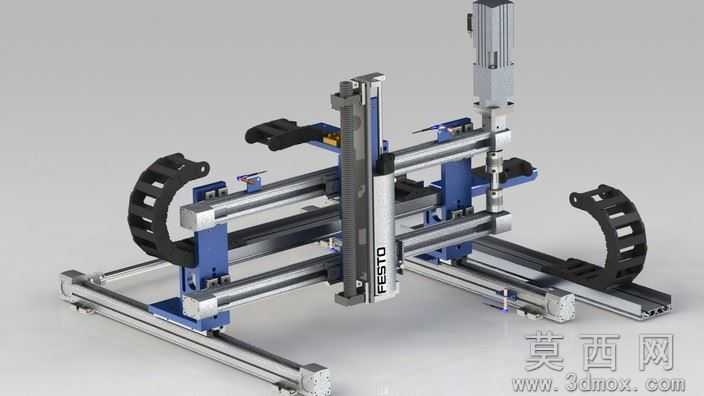

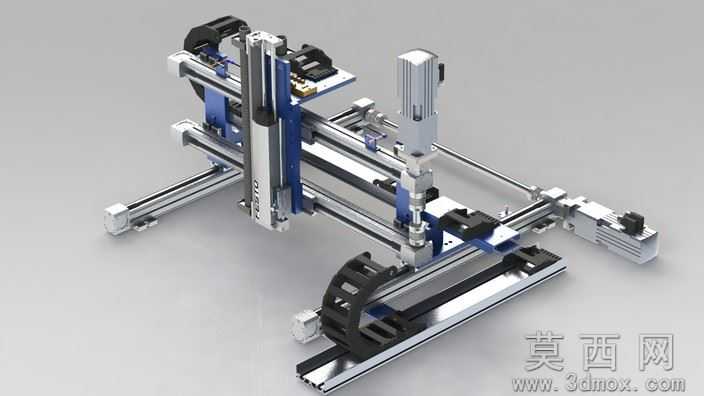

本模型为基于费斯托模块化气动与电动系统搭建的三轴气动雕刻机三维设计方案，建模阶段采用SolidWorks2011版本完成全参数化设计，首先以线性导轨的安装基准为坐标原点，依次搭建X、Y、Z三个运动轴的装配层级：X轴采用双平行圆柱导轨搭配同步带传动模组，Y轴搭载于X轴滑台之上采用丝杆传动承载工件装夹平台，Z轴垂直布置搭载气动雕刻执行头，所有零件均按照费斯托标准模组的实际尺寸绘制草图，通过拉伸、切除、阵列等基础特征完成单体零件建模，再通过同轴、重合、距离等配合关系完成总装配，过程中对传动部件添加了机械限位配合，模拟真实设备的行程限制，避免运动干涉。参数设计层面，模型严格匹配费斯托模块化组件的官方参数，X轴有效行程设定为400mm，Y轴有效行程为300mm，Z轴进给行程为150mm，气动执行头的工作压力参数设定为0.6-0.8MPa，各轴传动模组的导程、安装孔位、型材截面尺寸均与实物保持1:1比例，同时预留了工件装夹治具的安装接口，可根据不同加工需求拓展适配不同的夹具。渲染材质环节，对模型不同部件赋予了对应真实材质：线性导轨、传动丝杆等运动部件赋予抛光金属材质，铝型材机架赋予阳极氧化银灰色磨砂材质，气动管路、拖链赋予黑色工程塑料材质，驱动电机外壳赋予哑光铸铁材质，同步带赋予橡胶材质，通过环境光遮蔽、漫反射参数调整，最终渲染图清晰呈现各部件的装配关系与材质质感，直观还原设备真实外观。结构原理上，该设备采用气动加电动混合驱动方案，X、Y轴由伺服电机搭配传动模组实现平面内的进给定位，Z轴搭载气动雕刻执行头，通过气压控制实现雕刻头的下压进给与高频冲击雕刻动作，三轴运动通过控制系统联动，可按照预设路径完成平面雕刻作业，模块化的组装结构可根据加工需求拓展轴数或更换执行头，适配不同的加工场景。软件兼容方面，模型原生为SolidWorks2011格式，同时导出了通用STL格式，可兼容UG、Pro/E、Mastercam等主流三维设计与加工编程软件，STL格式可直接导入切片软件用于3D打印验证结构，也可导入CAM软件生成加工代码用于实物样机的加工制作。研发教学应用层面，该模型可作为非标自动化设备设计的教学案例，帮助学习者掌握三轴运动平台的装配逻辑、气动与电动混合驱动系统的搭建方法，也可作为小型雕刻机研发的原型参考，设计人员可在此模型基础上调整行程参数、更换驱动部件，快速衍生出适配不同加工需求的雕刻设备方案，同时也可用于气动系统、直线传动相关的课程实训，帮助学生理解模块化工业组件的选型与装配方法。
