仿烟斗造型电子雾化烟具结构设计

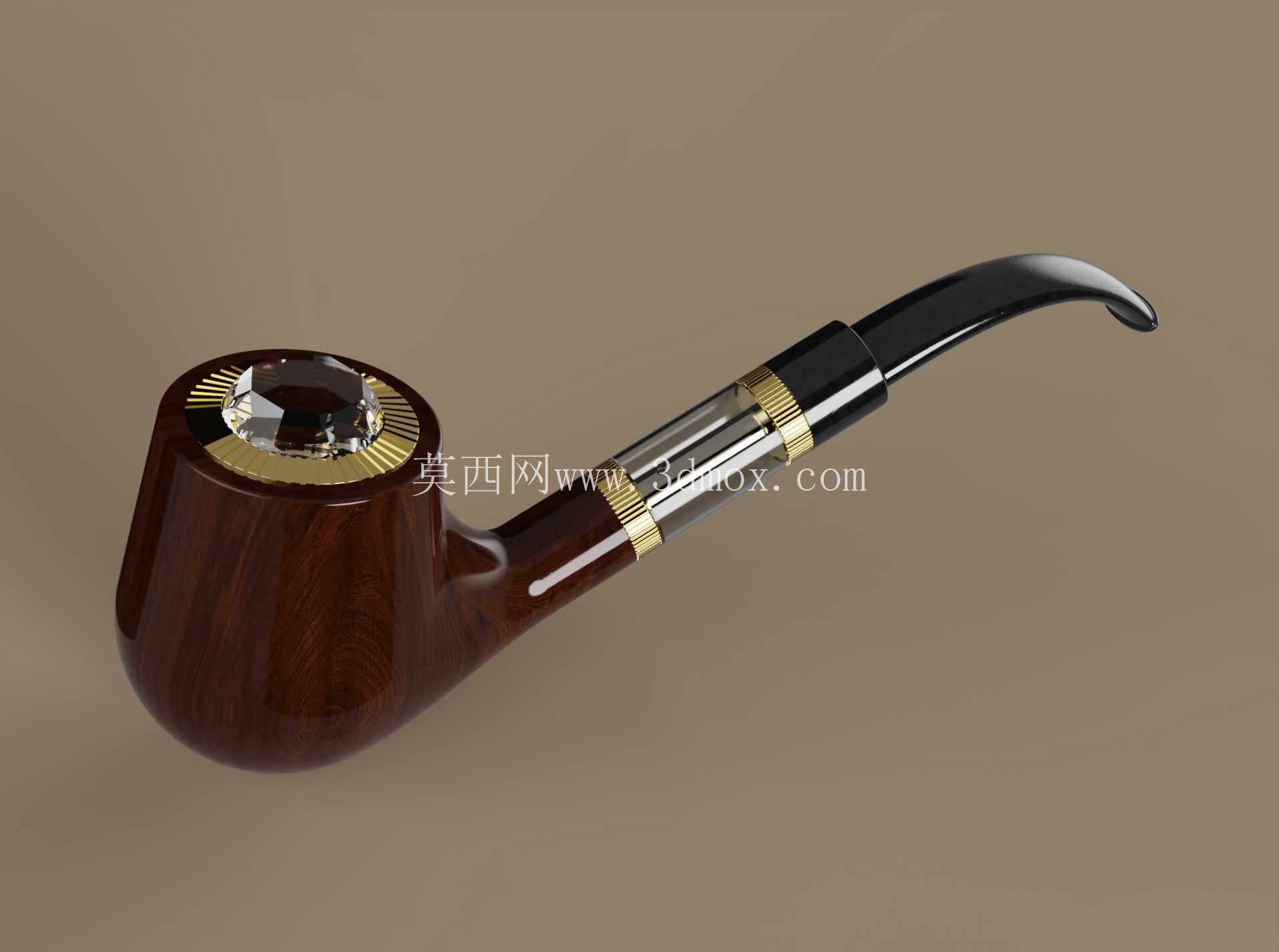

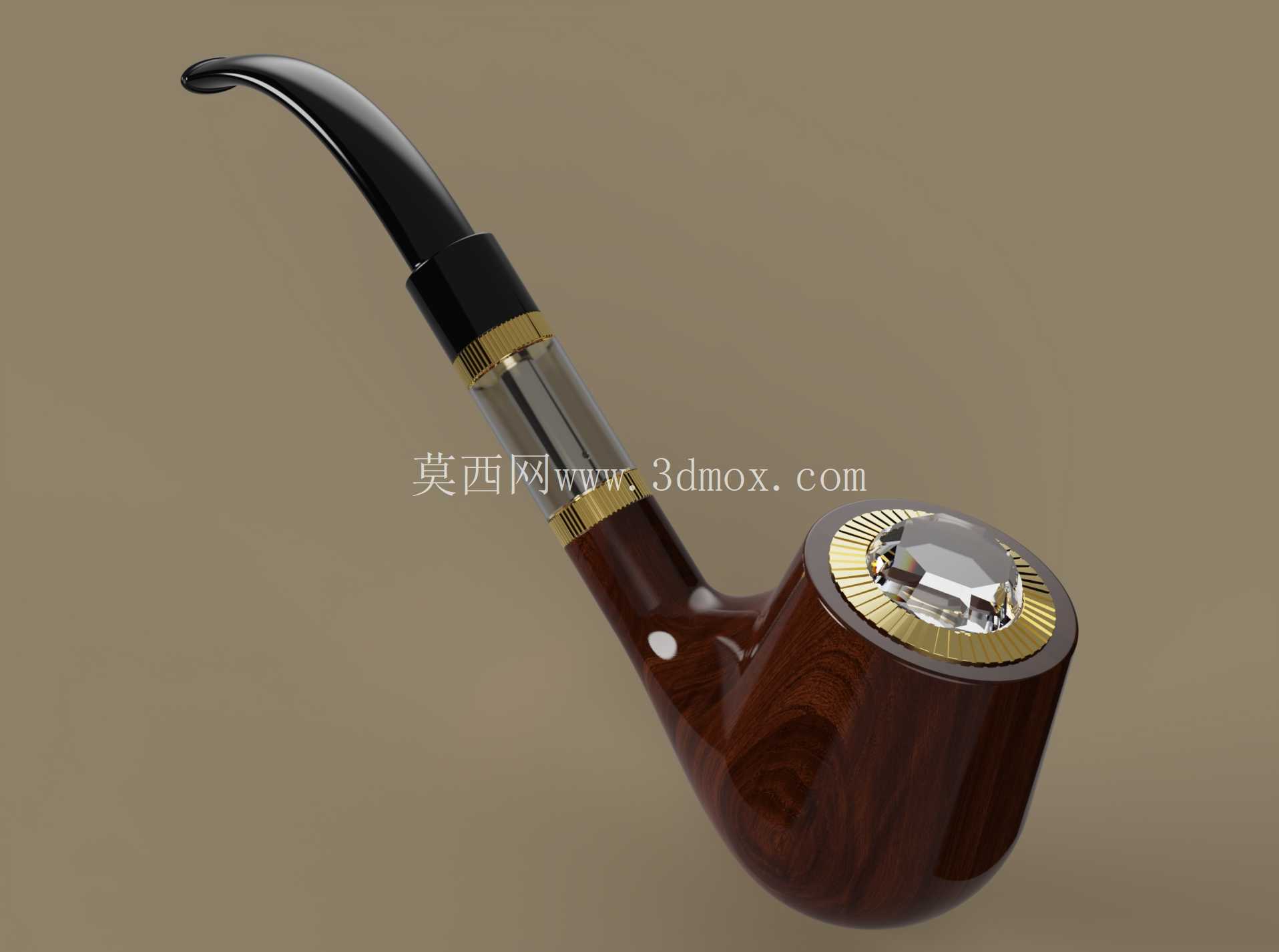

这款仿传统烟斗造型的电子雾化烟具，在结构设计阶段首先要平衡复古外观辨识度与电子元器件的安装空间约束，整体沿用弯柄烟斗的经典握持轮廓，斗钵部分采用类实木纹理的曲面壳体，内部预留雾化芯、储油仓与供电模块的分层安装位，斗钵端面的金属装饰环并非单纯装饰件，其内侧设置定位卡槽，与透明视窗段的金属接圈做过盈配合，既保证视窗段的同轴度，也能避免日常插拔烟嘴时出现连接松脱的问题。弯柄部分做了渐变曲率设计，从斗钵连接处的大直径段逐步收窄至烟嘴端，内部预留气道与走线通道，气道内壁做0.8mm的均匀壁厚设计，避免抽吸时出现气流紊流导致的异响，同时弯柄与斗钵的连接位置设置1.5mm的密封胶圈槽，安装丁腈胶圈后可阻断冷凝液渗漏路径，解决同类产品常见的漏液问题。

从实际应用场景来看，这类产品面向偏好传统烟斗握持手感的雾化烟具用户，日常使用时的握持受力点集中在斗钵侧面与弯柄下半段，因此建模阶段对斗钵壳体做了壁厚差异化设计，握持区域壁厚设置为2.2mm，非握持的装饰区域壁厚控制在1.5mm，既保证握持时的结构强度，避免跌落时出现壳体开裂，也能合理控制整体重量，长时间握持不会产生明显的负重感。斗钵顶部的仿宝石装饰件采用卡接结构固定，无需额外打胶固定，后续维修更换雾化芯时可直接撬开装饰件，取出内部的雾化组件，拆解路径无冗余结构，维修操作无需专用工具。

设计过程中针对各部件的安装边界做了反复校核，透明视窗段的长度设置为18mm，壁厚1.2mm，采用高透PC材质的设计参数预留，既可以直观观察内部储液量，也能承受雾化工作时的局部温度，不会出现高温变形问题。视窗段两端的金属接圈设置0.3mm的定位凸台，与上下塑料件装配时可自动找正同轴度，装配公差控制在±0.05mm范围内，避免出现装配错位导致的外观缝隙不均问题。烟嘴部分采用符合人体工学的弧形咬嘴设计，接触唇部的位置做R2的圆角过渡，边缘无锐边，咬嘴的气道出口直径设置为3mm，与内部气道平滑过渡，无台阶结构，减少冷凝液在气道内的附着堆积。

结构细节上，斗钵侧面的圆形装饰点采用嵌入式安装设计，与壳体表面的高度差控制在0.1mm以内，既保留外观装饰效果，也不会出现凸起硌手的问题。内部供电模块的安装仓设置了两条定位筋，电池装入后可被筋位卡住，不会因为日常晃动出现接触不良的问题，电极接触片采用弹片结构，预留0.5mm的压缩行程，即使电池尺寸存在小幅公差也能保证稳定导通。气道与储油仓之间设置隔离筋，完全阻断烟油流入气道的路径，雾化芯的安装位设置密封槽，双层胶圈密封结构可避免烟油从雾化芯与仓体的配合间隙渗漏。

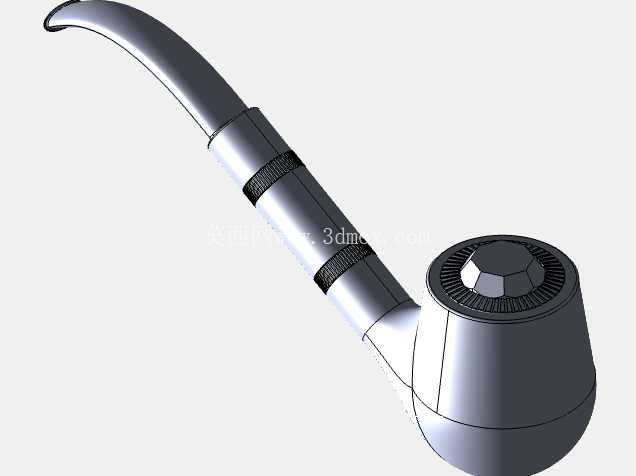

建模阶段对所有曲面做了连续性检查，斗钵的木质纹理曲面、弯柄的过渡曲面、金属装饰环的倒角面均达到G2连续，加工开模时不会出现曲面褶皱、分型线错位的问题。各部件的分型面均设置在外观非可见区域，金属装饰环的分型线设置在内侧接圈位置，组装后完全被外部结构遮挡，不会影响外观质感。针对日常使用中可能出现的跌落场景，斗钵底部做了1mm的加厚防撞区，跌落时首先接触地面的区域壁厚提升至3mm，可承受1.2米高度自由跌落的冲击载荷，不会出现壳体破裂、内部元器件移位的问题。烟嘴与弯柄的连接采用卡扣结构，插拔力控制在15N-20N之间，既可以方便拆卸清洁，也不会在日常携带时出现烟嘴脱落的问题。
