惠普宽屏液晶桌面显示器三维建模作品

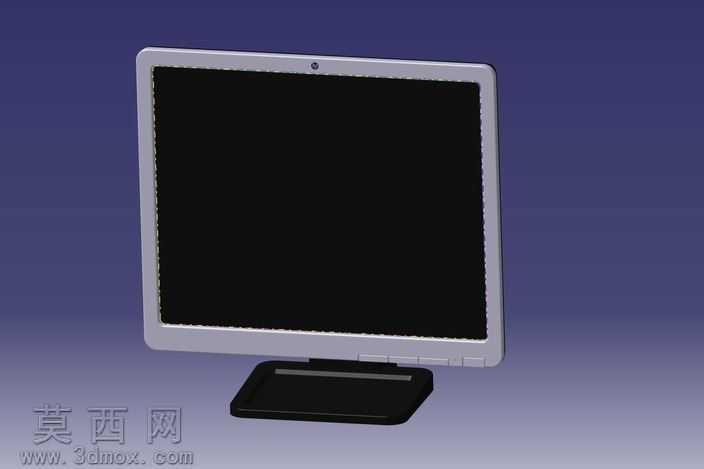

本作品为惠普品牌桌面液晶监视器的三维建模成果，建模过程依托CATIA V5平台完成，整体遵循消费类数码产品的工业设计逻辑，还原了早期家用宽屏液晶显示器的完整外观与结构特征。建模初期先梳理产品的比例关系，参考同年代HP家用显示器的实物尺寸，确定屏幕宽高比为16:10的经典宽屏规格，先绘制屏幕边框的二维轮廓草图，通过凸台命令生成边框的基础实体，针对边框正面上方的内置摄像头预留位，采用凹槽命令精准抠出安装位，同时还原边框下沿的功能按键排布区域，对每个按键的凸起弧度、间距都做了细化处理，保证外观还原度。屏幕部分单独建模，模拟液晶面板的内嵌结构，将屏幕实体设置为略低于边框正面0.8mm的位置，还原真实显示器的屏幕装配关系，屏幕表面做了哑光黑的材质处理，模拟关机状态下液晶面板的视觉效果。底座部分采用分体式建模思路，先完成连接屏幕与底座的支撑颈结构，还原支撑颈与屏幕背部的铰接连接位，再构建方形的平底底座，底座边缘做了小圆角过渡处理，避免尖锐棱角的失真，底座表面模拟磨砂塑料的质感，与亮银色的边框材质形成视觉区分。材质渲染阶段，边框采用银灰色磨砂PC塑料材质，调整材质的反光度与粗糙度参数，还原老式塑料显示器外壳的哑光质感，避免过度反光造成的廉价感；底座采用黑色ABS塑料材质，适当降低反光率，模拟桌面放置时的稳重视觉效果；屏幕部分采用低反光的黑色哑光材质，模拟关机状态下屏幕的吸光特性。建模过程中对产品的装配关系做了严谨的校验，确保屏幕、支撑颈、底座三个核心部件的连接位置无错位，各部件的壁厚都参考真实塑料外壳的生产标准设置为2mm，符合注塑件的工艺要求，整体模型无破面、无重叠面，可用于产品外观展示、数码场景搭建等用途，完整还原了早期HP家用液晶监视器的经典外观特征，兼顾了外观还原度与建模的规范性。
