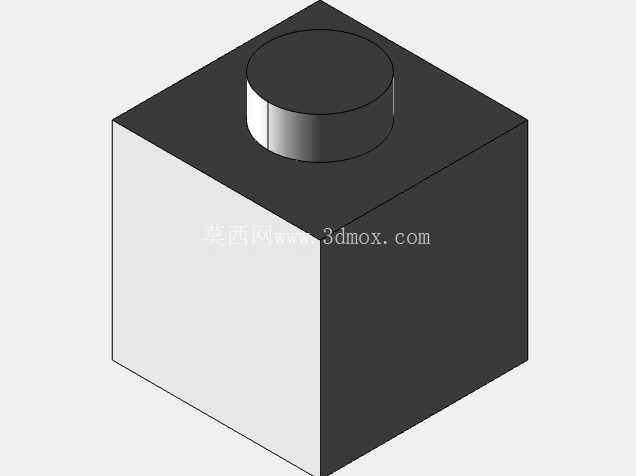

带单凸柱标准拼接式积木块结构设计

这款带单凸柱的方形拼接积木块，是模块化拼装玩具体系里最基础的通用单元件，日常在儿童益智拼装套装、创客教育结构搭建套件、工业原型快速验证拼接工装里都有高频应用，别看结构简单，其尺寸公差、配合间隙的设计直接决定了整套拼装体系的拼接手感与连接可靠性。从实际使用场景来看，这类基础块既可以作为拼装结构的基底填充单元，也能通过凸柱与凹槽的配合实现层叠堆叠、横向延展，单块可独立作为垫高件使用，多块组合后能够搭建出从简单几何造型到复杂机械结构的各类形态，在教育场景中常被用于讲解结构力学、空间几何的基础原理，在快速原型验证场景中，也常被用来快速搭建设备外壳的初始框架、工装夹具的定位支撑结构，省去前期定制机加工件的周期与成本。

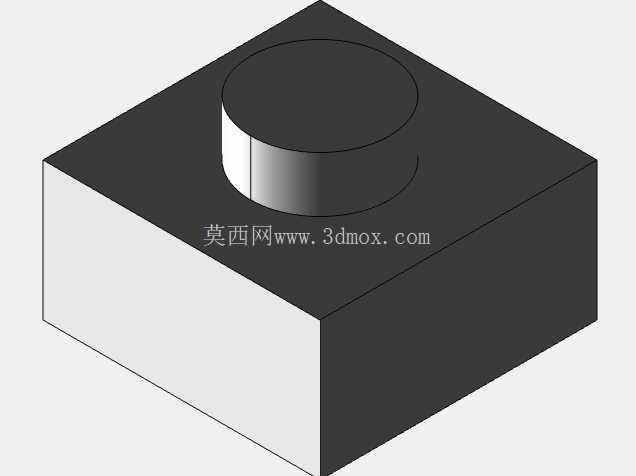

设计层面，这款积木块采用方形基体加顶部单圆柱凸柱的经典构型，基体底部预留与凸柱尺寸匹配的内凹卡槽，凸柱与卡槽的配合间隙控制在0.1-0.15mm区间，既保证拼接时能够顺畅插入，又能提供足够的静摩擦力避免拼接后松脱，凸柱根部做了R0.2的圆角过渡，避免反复插拔过程中应力集中导致的根部断裂问题，基体的所有棱边都做了0.15mm的倒角处理，既消除了锐边带来的使用安全隐患，也能在批量成型时减少模具棱边的磨损，提升成型件的外观一致性。外形尺寸上，基体采用等边长的正方形截面，边长为常规标准积木的基础模数，高度为单块标准层厚，顶部凸柱的直径与基体边长保持固定比例，凸柱高度与基体底部卡槽深度匹配，保证层叠拼接时上下块的贴合面能够完全密合，不会出现层间晃动的问题，安装边界方面，单块积木的四个侧面均为平整直面，横向拼接时相邻块的侧面可以完全贴合，不会出现干涉，凸柱的中心与基体中心完全重合，保证任意方向旋转90度后拼接的定位精度一致，不需要额外做方向识别。

从结构功能特性来看，这种单凸柱积木块的核心优势在于通用性极强，既可以和同规格的带多凸柱积木块配合实现多点定位连接，也能和带孔梁、轴类零件配合组成可动的铰接结构，凸柱的圆柱面设计使得拼接时不需要严格对齐角度，允许一定的插入角度偏差，降低了拼接对位的难度，适合低龄用户操作，同时基体的实心结构保证了块体本身的结构强度，即使承受一定的侧向挤压力也不会出现变形断裂，能够满足反复拆装使用的需求。在成型工艺适配性上，这种结构的拔模角度设计非常关键，凸柱外表面做了0.5度的拔模斜度，底部内凹卡槽的内壁也做了对应角度的拔模处理，保证开模时能够顺利脱模，不会出现粘模、拉伤的问题，分型面设置在基体顶面与凸柱的衔接位置，避免分型线出现在外观明显的侧面，提升成型件的外观质量。实际应用中，这类基础积木块的用量通常占整套拼装组件的60%以上，其尺寸一致性直接决定了整套产品的拼装体验，因此设计时对尺寸公差的管控要求极高，所有配合尺寸的公差都控制在±0.05mm以内，非配合尺寸的公差控制在±0.1mm以内，保证不同批次生产的零件都能够顺畅互换拼接，不会出现过紧插不进或者过松容易掉的问题。
