起重作业用Kanca型重载吊钩结构设计

作为常年跟起重设备结构打交道的工程师，这类吊钩构件的设计核心永远围绕载荷传递路径的合理性展开，毕竟它是起重作业里直接承接吊重的核心受力件，一旦结构设计存在应力集中缺陷，现场作业时的风险是不可估量的。先从实际应用场景说，这类吊钩普遍适配车间桥式起重机、门式起重机、流动式汽车吊的中小吨位起升机构，也可配套在电动葫芦的起升端，覆盖机械加工车间工件转运、仓储库区货物装卸、设备安装现场构件吊装等常规起重作业场景，日常作业中接触的吊重多为几吨到十几吨级的金属构件、设备总成、成件包装货物，作业过程中吊钩需要承受垂直起吊的静载荷、起升制动瞬间的动载荷，还有少量斜向吊重带来的偏载力矩。

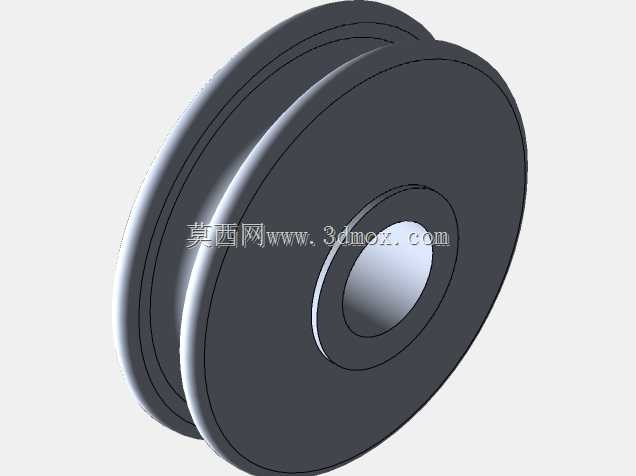

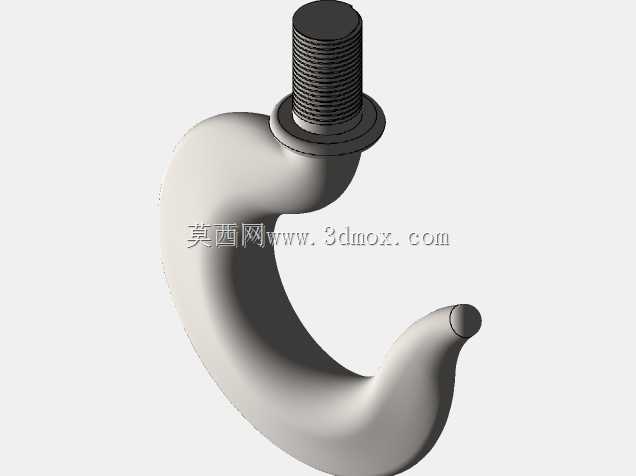

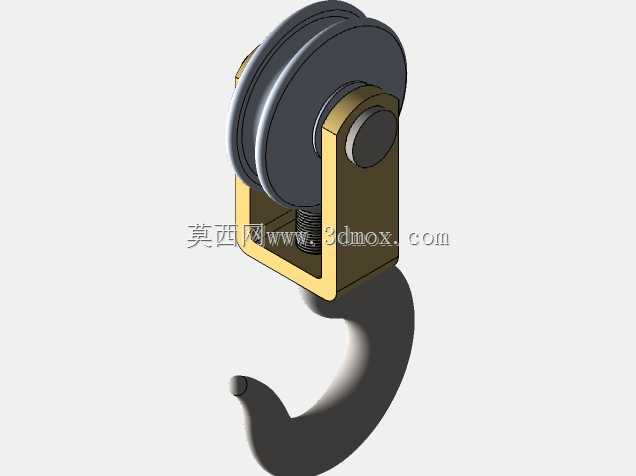

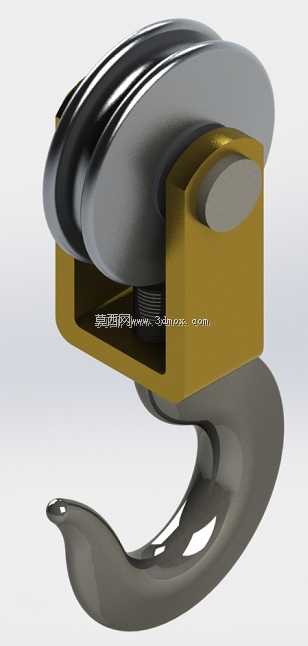

从功能特性来看，这个吊钩采用钩身与滑轮架集成的结构设计，上部的滑轮组腔直接集成在钩架的金色壳体内部，省去了额外的钩架连接转接结构，缩短了整体起升吊具的长度，能在有限的起升高度范围内拓展有效吊重行程，对于车间净空高度有限的作业场景适配性更好。钩身采用大曲率圆弧过渡的钩形设计，钩尖位置做了微翘的防脱结构雏形，配合额外加装的防脱挡板，能避免吊索具在作业过程中从钩口滑脱，钩身的截面从钩颈位置到钩尖位置做了渐变过渡，钩颈作为和上部滑轮架连接的核心受力段，截面尺寸最大，往钩尖方向逐步收窄，既保证了核心受力段的强度储备，也尽可能控制了吊钩整体的自重，降低起升机构的无效载荷。上部的滑轮槽采用多槽并列设计，能够匹配多倍率的起升钢丝绳缠绕，通过滑轮组的倍率放大，降低单根钢丝绳的受力，适配更大吨位的起升需求，滑轮槽的轮廓曲率严格匹配常用钢丝绳的直径，避免钢丝绳在槽内出现挤压变形、异常磨损的问题，滑轮架的两侧设置了钢丝绳防脱的挡边结构，防止钢丝绳在作业过程中从滑轮槽内脱出引发安全事故。

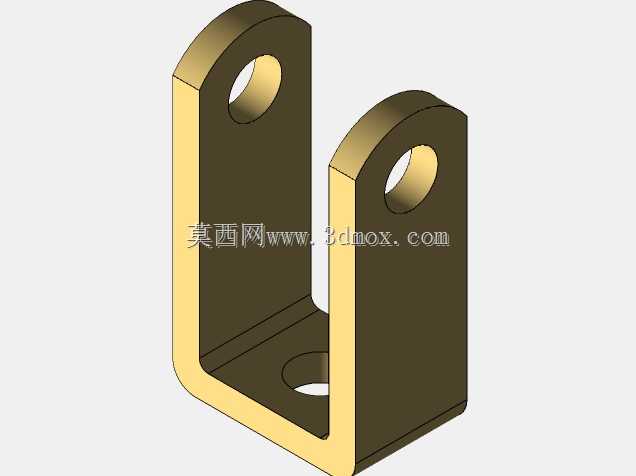

说到设计思路，整个构件的建模过程首先是从载荷计算入手的，先确定额定起重量对应的计算载荷，考虑动载系数、偏载系数的影响，算出钩颈位置的最大拉应力、弯曲应力组合值，再反推钩身各段的截面尺寸，钩身的曲率半径设计需要兼顾两个维度的需求：一是要保证常用的吊装带、钢丝绳索具能够顺利套入钩内，不会出现索具卡滞的问题；二是要控制钩身的弯曲应力水平，曲率半径过小会导致钩身内侧的应力集中系数急剧上升，容易在长期交变载荷下出现疲劳裂纹，曲率半径过大则会导致吊钩整体尺寸偏大，自重增加，占用过多的起升空间。滑轮架部分的设计重点在于轴孔的位置精度，滑轮轴的安装孔需要保证同轴度，避免滑轮转动时出现卡滞、偏磨的问题，架体的壁厚根据滑轮的支撑受力做了针对性加强，在轴孔周边做了局部加厚处理，分散轴孔位置的集中应力，架体和钩颈的连接位置采用大圆角过渡，避免直角连接带来的应力集中问题，这个位置是整个吊钩应力最高的区域之一，过渡圆角的大小直接影响构件的疲劳寿命。

再说到外形尺寸与安装边界，这类吊钩的整体高度控制在适配常规电动葫芦吊钩组的安装尺寸范围内，上部滑轮架的宽度匹配起重机小车的吊钩滑轮组安装间隙，不会在起升过程中和小车架的结构出现干涉；钩口的开口尺寸满足常规吊装索具的穿入需求，能够同时容纳2到3根不同规格的钢丝绳索具或者扁平吊装带；钩身的厚度方向尺寸经过核算，保证在额定载荷下不会出现侧向变形；上部的滑轮轴安装孔径和常用的吊钩滑轮轴尺寸匹配，不需要额外加工转接套就可以直接替换同吨位级别的常规吊钩组，安装时只需要将滑轮穿入轴内，两端加装轴向定位挡板和润滑装置即可完成装配，日常维护时可以直接通过架体上预留的注油孔给滑轮轴承加注润滑脂，不需要拆解整个吊钩组，降低现场维护的工作量。另外在细节设计上，钩身的表面做了圆滑过渡处理，没有尖锐的棱角，避免吊装作业时棱角切割损伤吊装索具，滑轮架的外侧轮廓也做了倒角处理，防止作业过程中磕碰周边设备或者划伤操作人员。整个结构的受力路径非常清晰：吊重的载荷通过钩身传递到钩颈位置，再通过钩颈传递到上部的滑轮架，滑轮架通过滑轮轴将载荷分散到每一根缠绕的钢丝绳上，最终传递到起升机构，整个传力路径没有多余的转接环节，每个受力截面的应力水平都控制在材料许用应力的合理范围内，兼顾了强度、自重和安装适配性的需求。
